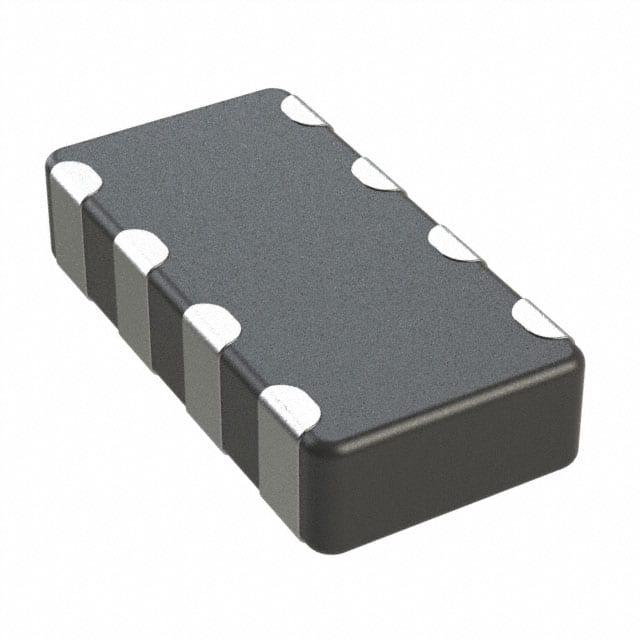

ILAS1206ER601V

产品分类: 磁珠
产品描述: 200mA 600Ω@100MHz 500mΩ 1206 板安装,贴片安装 3.2mm*1.6mm*1mm
供应商型号: 4575530
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 磁珠 ILAS1206ER601V

ILAS1206ER601V概述

    ILAS-1206 Chip Array Ferrite Bead

    产品简介


    ILAS-1206 是 Vishay Dale 生产的一款芯片阵列型滤波磁珠,主要应用于高密度电路设计。这类元件通过集成多个单体元件于一个封装内,能够显著节省电路板空间并减少装配时间。ILAS-1206 主要用于信号线路上的电磁干扰(EMI)抑制,特别适用于连接器和集成电路(IC)引脚的保护。

    技术参数


    - 阻抗值(Z):ILAS-1206 的阻抗范围为 60Ω 至 1000Ω,根据不同的型号变化。在 100 MHz 频率下,阻抗值的变化范围为 ±25%。
    - 直流电阻(DCR):最大直流电阻(DCR)为 0.25Ω 至 0.75Ω,取决于额定电流大小。
    - 额定直流电流(Rated DC Current):可承受的额定直流电流范围从 400mA 到 200mA。
    - 信号速度(Signal Speed):信号速度范围广泛,能够满足不同应用需求。

    产品特点和优势


    - 紧凑设计:集成四个单体 0603 尺寸的芯片于一个封装内,显著减少了电路板空间占用。
    - 高效应用:特别适合高密度电路应用,有效抑制电磁干扰。
    - 易用性:终端间距为 0.031 英寸 [0.8 毫米],便于应用于多种线路中,如连接器和 IC 引脚的 EMI 防护。
    - 低串扰:材料和结构设计降低了相邻电路之间的串扰风险。

    应用案例和使用建议


    - 典型应用:主要用于信号线路中的 EMI 抑制,例如,在高密度电路板上用于电源和信号线路的滤波。
    - 使用建议:由于其高效的 EMI 抑制能力,ILAS-1206 可以安装在需要高频滤波的应用场合,如高速数字电路。另外,在高密度电路板中使用时,建议进行详细的热管理设计,以避免因温度过高导致的性能下降。

    兼容性和支持


    - 兼容性:ILAS-1206 与标准的 SMD 焊接工艺兼容,可以方便地焊接在大多数 PCB 板上。
    - 支持信息:对于技术问题,Vishay 提供技术支持,可通过 magnetics@vishay.com 联系他们。同时,产品文档详细描述了操作环境要求及可靠性测试结果。

    常见问题与解决方案


    - 问题 1: 温度范围是否覆盖常见的工业应用?
    - 解决方案:ILAS-1206 可在 -55°C 至 +125°C 的温度范围内正常工作,适用于绝大多数工业环境。

    - 问题 2: 如何确保其在高频信号中的性能?
    - 解决方案:使用前需仔细参考其阻抗频率特性曲线,确保所选型号适合特定频率范围内的应用。

    总结和推荐


    ILAS-1206 芯片阵列型滤波磁珠以其紧凑设计、高效 EMI 抑制能力和低串扰的优势,成为高密度电路板中理想的选择。它特别适用于需要高密度安装和有效 EMI 防护的场合。考虑到其广泛的工作温度范围和良好的可靠性,我们强烈推荐使用 ILAS-1206 作为高品质的 EMI 滤波解决方案。

ILAS1206ER601V参数

参数
直流电阻(DCR) 500mΩ
额定电流 200mA
阻抗@频率 600Ω@100MHz
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 板安装,贴片安装
零件状态 在售
包装方式 卷带包装

ILAS1206ER601V厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
