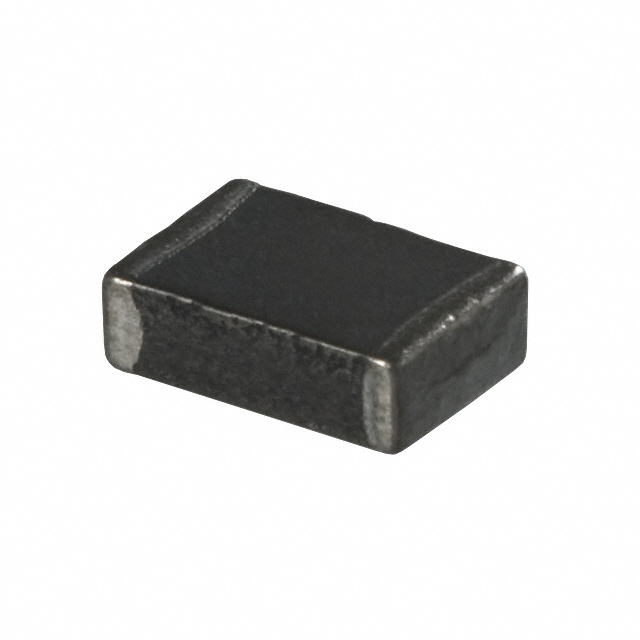

ILHB1812ER121V

产品分类: 磁珠
产品描述: 6A 120Ω@100MHz 20mΩ 1812 贴片安装 4.5mm*3.2mm*1.75mm
供应商型号: 3518685
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 磁珠 ILHB1812ER121V

ILHB1812ER121V概述

    高可靠性多层铁氧体磁珠

    产品简介


    Vishay DALE的高电流多层铁氧体磁珠(High Current Multilayer Ferrite Beads)是一种适用于表面安装的高性能电子元件,广泛应用于多种电路中,如电源线滤波、信号线保护及高频噪声抑制等。这些磁珠提供多种尺寸型号,以满足不同的电流和阻抗需求。

    技术参数


    - 机械规格:
    - 焊接能力:90%覆盖,使用符合R型助焊剂,在预热后120°C条件下5秒内浸入235°C的焊锡中
    - 抗焊接热冲击:在预热和助焊剂处理后,能在260°C焊锡中持续10秒
    - 端子强度:0603型号0.3公斤(0.66磅),0805型号0.6公斤(1.3磅),1206型号1.0公斤(2.2磅),1806型号1.0公斤(2.2磅),1812型号1.5公斤(3.3磅),持续30秒
    - 梁强度:0603型号0.3公斤(0.66磅),0805型号1.0公斤(2.2磅),1206型号2.0公斤(4.4磅),1806型号2.5公斤(5.5磅),1812型号2.5公斤(5.5磅)
    - 环境规格:
    - 工作温度范围:-55°C到+125°C
    - 热冲击:100次循环,从-40°C到+125°C
    - 带偏置湿度:85%RH,85°C,全额定电流下持续1000小时
    - 标准电气规格:
    | 零件号 | 阻抗(Ω)±25% | 测试频率(MHz) | 最大直流电阻(Ω) | 额定直流电流(mA) |

    | ILHB-0603 | 60 | 100 | 0.10 | 2000 |
    | ILHB-0603 | 120 | 100 | 0.10 | 2000 |
    | ILHB-0805 | 30 | 100 | 0.015 | 6000 |
    | ILHB-0805 | 60 | 100 | 0.03 | 3000 |
    | ILHB-0805 | 90 | 100 | 0.025 | 5000 |

    产品特点和优势


    - 高可靠性:适用于苛刻的工作环境
    - 多种尺寸选择:满足不同应用场景的需求
    - 高电流承载能力:部分型号可承载高达6A的电流
    - 磁自屏蔽:有效抑制电磁干扰
    - 镍屏障镀层:几乎完全消除银迁移问题

    应用案例和使用建议


    这些磁珠可以用于电源线路滤波和信号线保护,特别是在需要高频噪声抑制的应用中表现优异。例如,在移动通信设备中,这些磁珠可用于抑制开关电源产生的噪声。建议在使用时根据具体应用要求选择合适的型号,并注意确保良好的接地。

    兼容性和支持


    Vishay DALE提供的这些磁珠具有广泛的兼容性,可与其他标准电子组件一起使用。他们提供了详细的技术文档和支持服务,以帮助客户更好地理解和应用这些产品。

    常见问题与解决方案


    - 问题:如何判断磁珠是否损坏?
    - 解答:可以通过测量其阻抗值来判断,如果阻抗值远低于预期,可能表明磁珠已损坏。
    - 问题:如何正确安装这些磁珠?
    - 解答:按照制造商的指南进行焊接,注意保持适当的焊接温度和时间。

    总结和推荐


    总体而言,Vishay DALE的高电流多层铁氧体磁珠是一款高效可靠的电子元件,非常适合用于各种高频噪声抑制和滤波应用。它们的多样性和适应性强,适合广泛的工业和消费电子产品。强烈推荐在需要可靠高频噪声抑制的场合中使用。

ILHB1812ER121V参数

参数
额定电流 6A
阻抗@频率 120Ω@100MHz
直流电阻(DCR) 20mΩ
长*宽*高 4.5mm*3.2mm*1.75mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
