VEMD2000X01

产品分类: 光电二极管
产品描述: Vishay 光电二极管, 830nm
供应商型号: ECO-VEMD2000X01
供应商: 海外现货
标准整包数: 6000

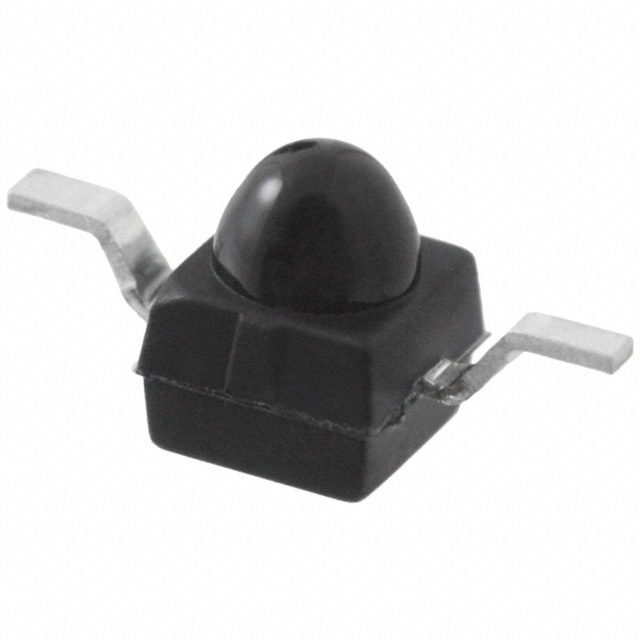

VISHAY INTERTECHNOLOGY 光电二极管 VEMD2000X01

VEMD2000X01概述

    VEMD2000X01 和 VEMD2020X01:高灵敏度和高速PIN光电二极管

    产品简介


    VEMD2000X01 和 VEMD2020X01 是由 Vishay Semiconductor 生产的高灵敏度和高速PIN光电二极管。它们具有小型表面贴装封装(SMD),并配有半球形透镜和日光阻挡滤光片。这些光电二极管适用于红外线发射器,尤其是那些工作在波长范围为830到950纳米的红外线发射器。其光敏区域面积为0.23平方毫米,适合多种应用场合。

    技术参数


    - 封装类型:表面贴装
    - 外形:GW、RGW
    - 尺寸(L x W x H,单位:毫米):2.3 x 2.3 x 2.8
    - AEC-Q101认证
    - 高辐射灵敏度
    - 日光阻挡滤光片,匹配830到950纳米的红外线发射器
    - 快速响应时间
    - 半敏感角度:φ = ± 15°
    - 封装匹配VSMB2000X01系列的红外发射器
    - 底板寿命:4周,MSL 2a,符合J-STD-020
    - 无铅回流焊接
    - 符合RoHS指令2002/95/EC和WEEE 2002/96/EC规定

    产品特点和优势


    - 高灵敏度和快速响应:能够在广泛的光谱范围内提供精确的光敏度,适用于各种高精度光检测应用。
    - 抗日光干扰:配备的滤光片可以有效阻挡日光,确保在各种光照条件下稳定工作。
    - 高可靠性:符合AEC-Q101标准,具有良好的抗老化和高温稳定性。

    应用案例和使用建议


    - 高精度光检测:适合于需要高灵敏度光检测的应用,例如红外遥控器和红外数据传输。
    - 红外传感器:适用于需要日光过滤的应用,如光电断续器和轴编码器。
    - 建议使用:在使用时,确保光电二极管周围没有强光源干扰,以避免影响其性能。

    兼容性和支持


    - 兼容性:这些光电二极管与VSMB2000X01系列的红外发射器相匹配,易于集成到现有的系统中。
    - 技术支持:Vishay提供了全面的技术支持,包括文档和技术咨询服务。

    常见问题与解决方案


    - Q: 光电二极管长时间暴露在空气中会导致什么问题?
    - A: 推荐采用DRYPACK包装来保护产品免受湿气侵袭。如果出现湿度吸收问题,应先进行烘烤处理再进行回流焊接。
    - Q: 光电二极管的最大反向电压是多少?
    - A: 最大反向电压为60V。注意不要超过此值以避免损坏器件。

    总结和推荐


    VEMD2000X01 和 VEMD2020X01 是高性能的光电二极管,具备高灵敏度和快速响应的特点,适用于多种高精度光检测应用。通过其出色的抗日光干扰能力和符合多项标准的可靠设计,使其在市场上具有较强的竞争力。推荐用于需要精确光检测的应用场景。
    对于希望提高光电检测系统性能的工程师来说,这两个型号是值得考虑的选择。

VEMD2000X01参数

参数
光灵敏度 -
二极管类型 引脚
颜色 - 增强 -
最大反向电压 60V(DC)
响应时间 100ns
波长 940nm
暗电流 1nA
辐射有效面积 0.23mm2
频谱范围 750nm~1.05μm
视角 30°
长*宽*高 2.3mm*2.3mm*2.77mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VEMD2000X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD2000X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电二极管 VISHAY INTERTECHNOLOGY VEMD2000X01 VEMD2000X01数据手册

VEMD2000X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
