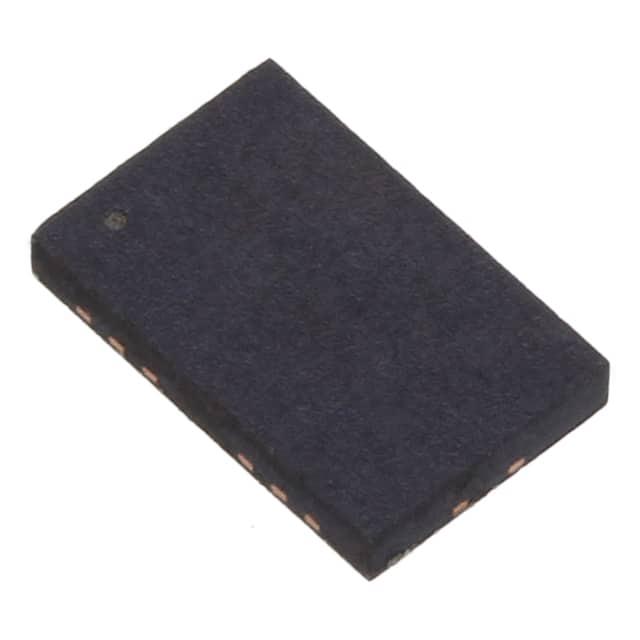

TB-35.328MBD-T

产品分类: 可编程振荡器
厂牌: TXC/台湾晶技
产品描述: CMOS 25mA 15pF ±25ppm 35.328MHz QFN 贴片安装 5mm*3.2mm*800μm
供应商型号: DECI-TB-35.328MBD-T
供应商: 海外现货
标准整包数: 1
TXC/台湾晶技 可编程振荡器 TB-35.328MBD-T

TB-35.328MBD-T概述

    高品质MEMS振荡器技术手册

    产品简介


    本篇技术手册旨在详细介绍一款高品质的硅基MEMS振荡器——TXC A025D。这类振荡器属于表面贴装(SMD)振荡器,专为高精度、低功耗及广泛的频率需求而设计。其主要功能包括产生稳定的时钟信号,频率范围涵盖1MHz至150MHz,适用于多个领域的电子设备,如光纤网络(GPON、EPON)、平板电脑、固态硬盘(SSD)、串行ATA(SATA)、数字录像机(DVR)、数码相机(DSC)等。

    技术参数


    | 参数 | 值 |

    | 封装类型 | 塑料封装 |
    | 尺寸 | 5.0 x 3.2 x 0.75 mm (TB系列) |
    | 输出频率范围 | 1~150 MHz |
    | 输出类型 | CMOS |
    | 供电电压 | 1.8V, 2.5V, 2.8V, 3.3V |
    | 频率稳定性 | ±20ppm / ±25ppm / ±50ppm |
    | 工作温度范围 | -20°C ~ +70°C / -40°C ~ +85°C |
    | 最大输出负载 | 15 pF |
    | 最大供电电流 | 15.0 mA (1.0~60.0 MHz, Vdd=3.3V)
    20.0 mA (60.0~150 MHz, Vdd=3.3V) |
    | 逻辑电平 | VOL (Max.) / VOH (Min.) = 0.1 VDD / 0.9 VDD |
    | 对称性 | 45%~55% (1~75 MHz)
    40%~60% (75~150 MHz) |
    | 上升/下降时间 | 5 ns. Max. |
    | 启动时间 | 10 msec Max. |
    | 存储温度范围 | -55°C ~ +125°C |

    产品特点和优势


    这款TXC A025D MEMS振荡器具有以下独特优势:
    1. 高频稳定:频率范围宽广,提供高达150 MHz的稳定输出。
    2. 低功耗:采用先进的硅基MEMS技术,确保在不同频率下均能实现低功耗运行。
    3. 环保材料:符合RoHS标准,无铅,环保友好。
    4. 多功能性:适用于多种电子设备,包括高带宽通信设备和消费电子。

    应用案例和使用建议


    应用案例:
    - 在高速数据传输应用中,如GPON和EPON,TXC A025D可以确保时钟信号的精确性,从而提高数据传输速率和可靠性。
    - 在移动计算设备如平板电脑中,它的低功耗特性有助于延长电池寿命。
    使用建议:
    - 在选择供电电压时,考虑具体的频率需求和工作环境,以确保最佳性能。
    - 根据具体应用场景,合理配置输出负载,避免过载导致性能下降。
    - 对于极端环境下的应用,可考虑定制存储温度范围,以确保长期可靠运行。

    兼容性和支持


    TXC A025D SMD振荡器在设计上充分考虑了兼容性,可广泛应用于各种电路板设计中。TXC公司提供全面的技术支持,包括详细的安装指南和售后服务,以确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳 | 检查供电电压是否在额定范围内,重新校准输出频率 |
    | 功耗过高 | 确认输出负载不超过最大值,调整频率以降低功耗 |
    | 启动时间过长 | 检查电源电压是否符合要求,确保电路布局合理 |

    总结和推荐


    TXC A025D是一款高性能的硅基MEMS振荡器,以其宽频率范围、低功耗、高稳定性和环保材料成为市场上的一大亮点。无论是用于高带宽通信还是移动设备,它都能提供卓越的性能表现。综上所述,我强烈推荐这款产品给需要稳定时钟信号的各种电子设备制造商和设计师。

TB-35.328MBD-T参数

参数
最大工作电压 -
最小工作电压 -
输出格式 CMOS
负载电容 15pF
最大电源电流 25mA
频率稳定性 ±25ppm
扩频带宽 -
频率 35.328MHz
长*宽*高 5mm*3.2mm*800μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

TB-35.328MBD-T数据手册

厂牌 PDF简要描述 下载
TXC/台湾晶技 可编程振荡器 TXC/台湾晶技 TB-35.328MBD-T TB-35.328MBD-T数据手册

TB-35.328MBD-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
