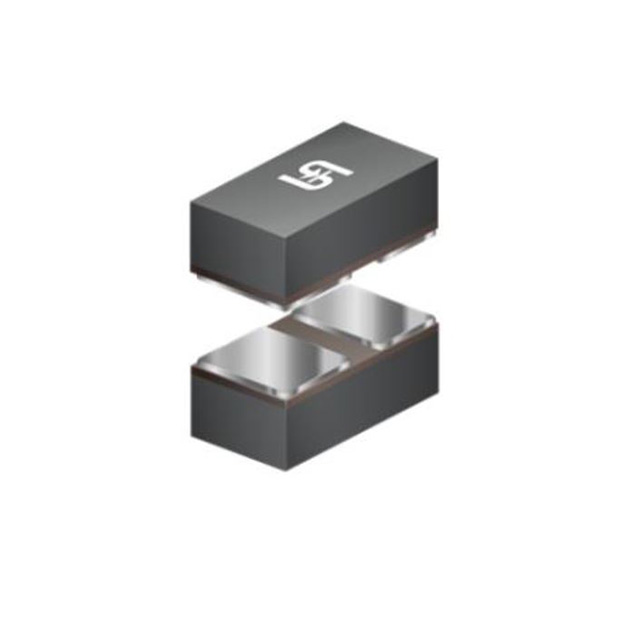

TESD5V0L1UC RJG

产品分类: 电路保护套件
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ESD Suppressor Diode TVS Bi-Dir 5V 2-Pin DFN T/R
供应商型号: SCE-TESD5V0L1UC
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TESD5V0L1UC RJG

TESD5V0L1UC RJG概述

    # TESD5V0L1UC 技术手册解读

    产品简介


    TESD5V0L1UC 是由台湾半导体(Taiwan Semiconductor)生产的一款高性能静电保护二极管(ESD Protection Diode),专为高速数据线和敏感电子设备设计。该产品的主要功能是通过提供卓越的静电放电(ESD)防护能力,保护连接设备免受高电压冲击。TESD5V0L1UC广泛应用于笔记本电脑、台式机、服务器以及触摸屏面板等场合。

    技术参数


    以下是TESD5V0L1UC的主要技术参数:
    | 参数 | 描述 |

    | 工作电压 | 5V |
    | 静态击穿电压(VBR) | 6至9.8V(测试电流:1mA) |
    | 反向漏电流 | 最大0.1µA(测试电压:5V) |
    | 额定峰值脉冲功耗 | 100W |
    | 峰值脉冲电流 | 3A |
    | 持续电压 | 5V |
    | 钳位电压(IPP=1A) | ≤10V |
    | 钳位电压(IPP=3A) | ≤15V |
    | 结电容 | ≤2pF(测试频率:1MHz,测试电压:0V) |
    | 温度范围 | 工作温度:-55°C至+150°C |
    | 封装形式 | DFN1006L |

    产品特点和优势


    1. 卓越的ESD防护能力
    TESD5V0L1UC符合IEC61000-4-2标准,能够承受空气放电±15kV和接触放电±8kV,确保在高压环境下的稳定运行。

    2. 低钳位电压
    在典型工作条件下,钳位电压仅为10V(IPP=1A),有效减少瞬态过压对后端电路的影响。

    3. 小体积与轻量化设计
    DFN1006L封装的超小型设计(1.0×0.6mm),使其非常适合空间受限的应用场景。

    4. 绿色环保材料
    罗氏符合法规(RoHS Compliant),无卤素,满足环保要求。

    5. 可靠性高
    模塑化合物达到UL 94 V-0阻燃等级,同时通过JESD 201 whisker测试,确保长期使用的可靠性。

    应用案例和使用建议


    应用案例
    - USB 2.0接口保护:保护主机与外围设备之间的数据传输免受静电干扰。
    - 触摸屏面板:在触控显示屏上提供可靠的ESD防护,提升用户体验。
    - 工业服务器:用于数据中心及服务器内部的高速信号线路保护。
    使用建议
    1. 确保TESD5V0L1UC正负极性正确安装,避免反接导致损坏。
    2. 在高电流冲击场景下,注意散热设计以防止过热。
    3. 结合板级设计时,尽量缩短器件与被保护区域的PCB走线长度,降低寄生电感。

    兼容性和支持


    兼容性
    TESD5V0L1UC与多种主流芯片组和接口(如USB 2.0、VGA、DVI等)兼容,适用于广泛的电子系统设计。
    支持和服务
    台湾半导体提供全面的技术支持和售后服务,包括样品申请、测试指导和技术文档下载。购买者可通过官方网站获取详细的订购和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查安装方向是否正确,确认焊接质量。 |
    | 防护效果不佳 | 增加ESD防护网络,优化布线设计。 |
    | 产品运行过程中过热 | 改善散热措施,降低功耗负载。 |

    总结和推荐



    总结


    TESD5V0L1UC凭借其出色的ESD防护能力、紧凑的设计和高可靠性,成为高速数据线和敏感设备的理想选择。该产品的额定电压、钳位电压及结电容均表现出色,在实际应用中能有效保障系统安全。
    推荐
    综上所述,我们强烈推荐TESD5V0L1UC用于需要高可靠性的电子设备中,特别是对ESD防护有严格要求的场景。它的市场竞争力、兼容性和环保特性使其成为同类产品的标杆之一。

TESD5V0L1UC RJG参数

参数
1.05mm(Max)
SOD-882
通用封装 DFN-1006L
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

TESD5V0L1UC RJG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TAIWAN SEMICONDUCTOR/台湾半导体 TESD5V0L1UC RJG TESD5V0L1UC RJG数据手册

TESD5V0L1UC RJG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.5183
500+ ¥ 0.4111
2500+ ¥ 0.3375
5000+ ¥ 0.3243
库存: 10000
起订量: 800 增量: 100
交货地:
最小起订量为:500
合计: ¥ 205.55
