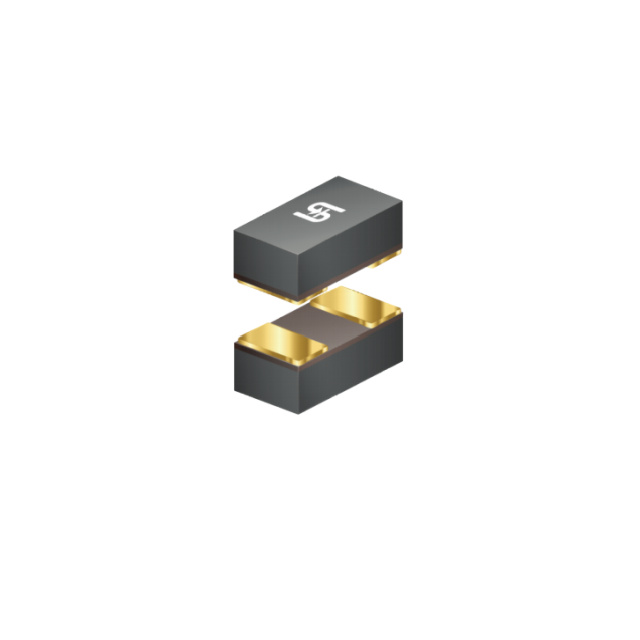

TESDU5V0 RGG

产品分类: 电路保护套件
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: ESD Suppressor Diode TVS Bi-Dir 5V 2-Pin Case 0603(1608Metric) T/R
供应商型号: SCE-TESDU5V0
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TESDU5V0 RGG

TESDU5V0 RGG概述


    产品简介


    TESDU5V0/TESDU12V/TESDU24V 是由台湾半导体(Taiwan Semiconductor)生产的小型信号产品,专为双向输入/输出(I/O)线路提供静电放电(ESD)保护。这些器件广泛应用于手机手柄和配件、笔记本电脑、台式机、服务器、键盘、侧键、USB 2.0接口、液晶显示器(LCD)、便携式仪器以及触摸面板等领域。产品型号包括 TESDU5V0(适用于5V电压)、TESDU12V(适用于12V电压)和 TESDU24V(适用于24V电压)。

    技术参数


    | 参数 | 值 |

    | 工作电压 | 5V, 12V, 24V |
    | 峰值脉冲功率 (tp=8/20μs) | TESDU5V0:75W, TESDU12V:25W, TESDU24V:47W |
    | ESD防护(空气) | ±15kV |
    | ESD防护(接触) | ±8kV |
    | 工作温度范围 | -55°C 到 +150°C |
    | 反向击穿电压 (IR = 1mA) | TESDU5V0:5.1V, TESDU12V:13V, TESDU24V:25V |
    | 反向泄漏电流 (VR = 5V, 12V, 24V) | TESDU5V0:2μA, TESDU12V:25μA, TESDU24V:25μA |
    | 阻断电压 (VRWM) | TESDU5V0:5V, TESDU12V:12V, TESDU24V:24V |
    | 节点电容 (VR = 0V, f = 1.0MHz) | TESDU5V0/TESDU12V/TESDU24V:15pF |

    产品特点和优势


    - 高ESD防护能力:满足IEC 61000-4-2标准,具备高达±15kV(空气)和±8kV(接触)的防护等级。
    - 小尺寸封装:采用0603封装,适合表面安装。
    - 高可靠性:符合RoHS和WEEE指令,无卤素设计,具有良好的高温焊接耐受性。
    - 低漏电流:在不同电压下表现出极低的反向泄漏电流,确保在低功耗设备中高效工作。
    - 优越的电气特性:具有较低的钳位电压,相较于多层压敏电阻(MLVs)没有设备退化问题。
    - 便携应用的理想选择:结合了小尺寸和高ESD防护能力,特别适合便携设备。

    应用案例和使用建议


    应用案例:
    - 手机和电脑:为各种输入/输出端口提供ESD保护,包括USB接口和键盘。
    - 便携式设备:适用于各种便携式仪表和触摸屏设备,确保设备在运输过程中免受静电损坏。
    使用建议:
    - 电路布局:将ESD保护二极管放置在靠近输入端口或连接器处,以减少瞬态耦合。
    - 路径最小化:尽可能缩短ESD保护二极管与被保护线路之间的路径长度。
    - 接地优化:保持ESD瞬态返回到地面的路径尽可能短,并尽量避免在板边沿布设关键信号线。

    兼容性和支持


    - 兼容性:这些器件与常见的电路板设计和制造工艺高度兼容,能够很好地与各种电子产品配合使用。
    - 技术支持:台湾半导体提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题1:如何正确焊接这些器件?
    - 解决方案:遵循制造商提供的焊接温度曲线(260°C/10s),确保焊接过程稳定且不会导致器件损坏。

    - 问题2:这些器件在什么条件下可以正常工作?
    - 解决方案:在-55°C至+150°C的工作温度范围内,器件能正常运行。超出该范围可能导致性能下降或损坏。

    - 问题3:如何测试ESD防护效果?
    - 解决方案:使用标准的IEC 61000-4-2测试方法进行测试,确保ESD防护达到设计要求。

    总结和推荐


    总体评价:TESDU5V0/TESDU12V/TESDU24V系列ESD保护二极管是专为便携式设备设计的高性能器件。它们不仅具备出色的ESD防护能力,还拥有优秀的电气特性和可靠的高温焊接耐受性。这些产品非常适合需要高效ESD防护的应用场合,如手机、笔记本电脑和便携式仪表等。
    推荐使用:鉴于其卓越的性能和广泛的适用范围,我们强烈推荐这些器件用于各类需要ESD防护的电子设备中。

TESDU5V0 RGG参数

参数
1.8mm(Max)
1mm(Max)
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TESDU5V0 RGG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TAIWAN SEMICONDUCTOR/台湾半导体 TESDU5V0 RGG TESDU5V0 RGG数据手册

TESDU5V0 RGG封装设计

查看详情并下载
Symbol
Footprint
3D Model
