2905472

产品分类: 电路保护套件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,1+2类组合式电涌保护器,FLT-SEC-P-T1-N/PE-350/100-FM,
供应商型号: 2905472-ND
供应商: Digi-Key
标准整包数: 1

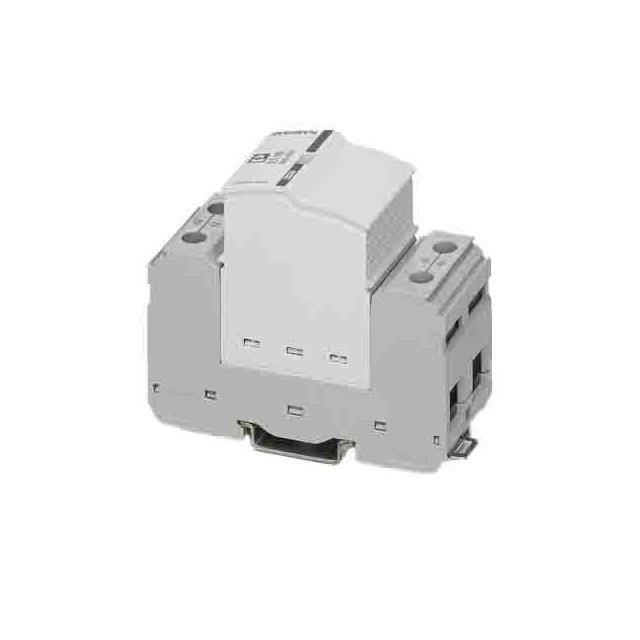

PHOENIX CONTACT 电路保护套件 2905472

2905472概述

    # 插件型防雷浪涌保护器 2905472 技术手册

    产品简介


    插件型防雷浪涌保护器(型号:FLT-SEC-P-T1-N/PE-350/100-FM)是一种符合Type 1/Class I标准的装置,适用于电力供应网络中的N和PE之间。该产品能够为电源网络提供全面的防雷浪涌保护,确保电力系统的稳定运行。其主要功能包括对高能闪电电流进行有效的防护,降低设备故障风险,并具备远程指示和机械/视觉状态显示等功能。

    技术参数


    | 参数类型 | 参数名称 | 参数值 |
    |
    | 电气特性 | 额定电压 | 240 V AC (仅限N-PE) |
    最大连续电压 | 350 V AC |
    额定负载电流 | 125 A (<55°C) |
    残余电流 | ≤ 0.01 mA |
    额定放电电流 | 100 kA (8/20 μs) |
    冲击放电电流 | 50 As (10/350 μs) |
    峰值冲击放电电流 | 100 kA (10/350 μs) |
    随后电流中断能力 | 100 A |
    电压保护水平 | ≤ 1.5 kV |
    残余电压 | ≤ 0.8 kV (3 kA) |
    前沿放电电压 | ≤ 1.5 kV (6 kV/1.2/50 μs)|
    | 环境条件 | 工作温度范围 | -40°C ... 80°C |
    存储/运输温度 | -40°C ... 80°C |
    湿度范围 | 5% ... 95% |

    产品特点和优势


    1. 统一适用的防雷家族:此产品具有从防雷保护到设备保护的最优能量协调,确保全系列应用的一致性和可靠性。
    2. 易于维护:采用可插拔的保护模块设计,方便维护操作。
    3. 信息透明:机械/视觉状态指示器和远程指示接触点提供了高水平的信息透明度。
    4. 低残余电压:采用火花间隙技术,能够有效降低高能闪电电流下的残余电压,提供卓越的防护效果。
    5. 低电压保护:直接保护末端设备,尤其适用于主配电区。

    应用案例和使用建议


    该产品广泛应用于工业和商业环境中,例如数据中心、工厂、楼宇自动化系统等。为了充分发挥其功能,建议在安装时注意以下几点:
    1. 正确连接:根据手册提供的接线图,确保所有电气连接准确无误。
    2. 环境适应:确保安装环境的温度和湿度在规定的范围内,以保证最佳性能。
    3. 定期检查:定期检查设备状态和远程指示器,确保及时发现并处理潜在问题。

    兼容性和支持


    该产品适用于各种电源系统,并且已经通过了多项国际认证,如UL、IECEE CB Scheme、EAC等。此外,制造商还提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:如何判断设备是否正常工作?
    解决方案:观察机械/视觉状态指示器的状态。若指示灯亮起,表明设备正在正常工作。如果指示灯未亮起,则需进一步检查接线是否正确,或者考虑更换设备。
    问题2:设备的电压保护水平是多少?
    解决方案:根据手册提供的数据,该产品的电压保护水平(Up)为≤1.5 kV。
    问题3:如何处理设备报警?
    解决方案:首先确认报警原因,然后根据需要更换损坏的部件或重新调整设置。如有必要,联系技术支持部门获取进一步的帮助。

    总结和推荐


    这款插件型防雷浪涌保护器以其卓越的性能和广泛的适用性在市场上具有很高的竞争力。它不仅能够有效保护设备免受高能闪电电流的侵害,而且其便捷的维护和高信息透明度使其成为用户首选。因此,强烈推荐在电力供应网络中使用该产品,以保障系统的稳定运行。

2905472参数

参数
长*宽*高 35.6mm(宽度)*95.2mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2905472厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2905472数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护套件 PHOENIX CONTACT 2905472 2905472数据手册

2905472封装设计

查看详情并下载
Symbol
Footprint
3D Model
