首页  >  产品百科  >  2800116

2800116

产品分类: 电路保护套件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,1+2类组合式电涌保护器,FLT-PLUS,菲尼克斯 避雷器, FLT-PLUS 系列, 最大浪涌电流50kA, 避雷器
供应商型号: Q-2800116
供应商: 期货订购
标准整包数: 1

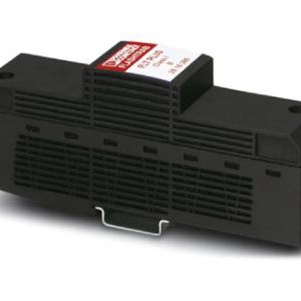

PHOENIX CONTACT 电路保护套件 2800116

2800116概述

    Lightning Arrester Type 1 - FLT-PLUS (Product No. 2800116)

    1. 产品简介


    产品类型: 避雷器
    主要功能: 提供过电压保护,通过电弧斩波火花间隙来削减瞬态浪涌电流,适用于各类电力系统的过电压防护。
    应用领域: 广泛应用于工业控制系统、建筑设施、通信系统等,以防止雷击或其他电涌引起的损坏。

    2. 技术参数


    | 参数名称 | 值 |

    | 产品型号 | FLT-PLUS |
    | 高度 | 150 mm |
    | 宽度 | 35.5 mm |
    | 深度 | 65.5 mm |
    | 额定连续运行电压 (L-PEN) | 440 V AC |
    | 额定频率 (fN) | 50 Hz (60 Hz) |
    | 额定负载电流 (IL) | 80 A |
    | 残余电流 (IPE) | ≤ 0.1 mA |
    | 等待功率消耗 (PC) | ≤ 44 mVA |
    | 标称放电电流 (In (8/20) µs) | 50 kA |
    | 冲击放电电流 (10/350 µs) | 25 As |
    | 冲击放电电流 (10/350 µs), 特定能量 | 625 kJ/Ω |
    | 响应时间 (L-PEN) | ≤ 100 ns |
    | 最大后备保险丝 (分线布线) | 500 A AC (gG) |
    | 最大后备保险丝 (V型直通布线) | 80 A AC (gG) |
    | 短路电阻 IP (最大后备保险丝有效) | 25 kA (440 V AC) |
    | 保护电路连接方式 | 螺丝连接 |
    | 连接类型 IN | 双连接螺丝端子 |
    | 连接类型 OUT | 双连接螺丝端子 |

    3. 产品特点和优势


    高浪涌吸收能力: FLT-PLUS 的设计使其能够处理高达 50 kA 的标称放电电流,适合处理强电涌。
    单通道设计: 单通道避雷器设计,减少了复杂性并提高了可靠性。
    广泛适用范围: 支持多种电源系统(如 TN-C、TN-S 和 IEC TT),符合多个国家和地区的标准。
    安装简便: 采用 DIN 导轨安装方式,易于快速安装在控制柜内。

    4. 应用案例和使用建议


    应用案例:
    FLT-PLUS 避雷器常用于工业控制系统中,确保生产设备的安全可靠运行。例如,在一座大型数据中心中,FLT-PLUS 被用于保护关键的 IT 设备免受雷击和电涌的影响。
    使用建议:
    - 在安装时,请确保所有连接点都正确固定,并检查接地是否牢固。
    - 定期进行维护检查,确保避雷器正常工作。
    - 当与其它电子元器件搭配使用时,需确保其额定参数匹配,避免不匹配造成的损害。

    5. 兼容性和支持


    兼容性: FLT-PLUS 适用于 DIN 导轨安装方式,可以与其它同类产品轻松连接。
    支持: 凤凰接触公司提供全方位的技术支持和售后服务,包括安装指导、故障诊断和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 避雷器触发频繁 | 检查电网是否存在持续电涌问题,必要时安装额外的滤波器。|
    | 设备无法正常工作 | 确认连接是否正确,查看是否有过载现象。 |
    | 无保护电路信号反馈 | 确保所有组件正常且正确连接,确认是否有任何错误设置。|

    7. 总结和推荐


    总体评价: FLT-PLUS 是一款性能卓越的避雷器,具备强大的浪涌吸收能力和广泛的适用范围。其简易的安装过程和高可靠性使其成为工业控制系统和其它电力应用领域的理想选择。
    推荐理由: 推荐使用 FLT-PLUS 避雷器,特别是在需要高性能过电压保护的应用环境中。凭借其出色的技术指标和凤凰接触公司的强大技术支持,该产品是值得信赖的选择。

2800116参数

参数
长*宽*高 35.5mm*35.5mm*150mm
安装方式 DIN导轨安装

2800116厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2800116数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电路保护套件 PHOENIX CONTACT 2800116 2800116数据手册

2800116封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1738.8214
10+ ¥ 1723.4336
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1738.82
