TESD5V0V4UA RDG

产品分类: 电路保护套件
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述:
供应商型号: 821-TESD5V0V4UARDG
供应商: Mouser
标准整包数: 1

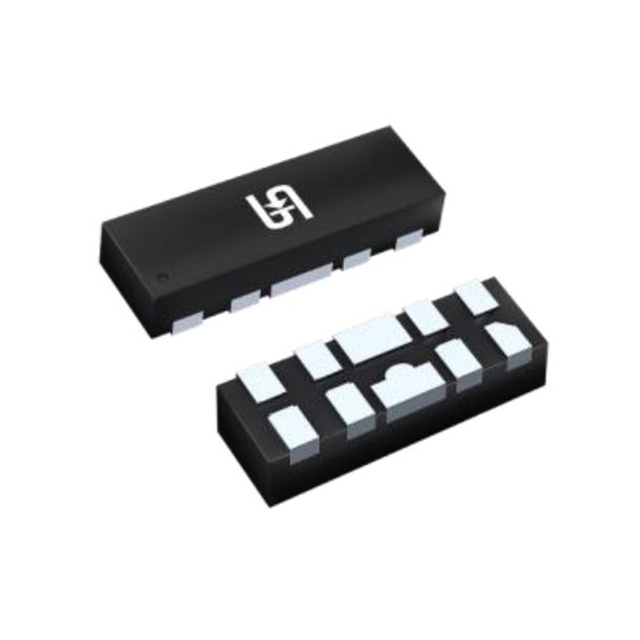

TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TESD5V0V4UA RDG

TESD5V0V4UA RDG概述


    产品简介


    产品名称:TESD5V0V4UA
    制造商:台湾半导体
    版本:A1705
    TESD5V0V4UA是一款由台湾半导体生产的瞬态电压抑制二极管(TVS),主要用于保护电子设备免受静电放电(ESD)的影响。该产品广泛应用于USB 2.0/3.0/3.1和HDMI 1.3/1.4/2.0接口等高带宽数字通信设备中,以确保信号传输的稳定性和可靠性。

    技术参数


    绝对最大额定值
    - 额定随机重复峰值脉冲功耗(\(tp\) = 8/20μs波形):\(P{PSM}\) = 95 W
    - 峰值脉冲电流(\(tp\) = 8/20μs波形):\(I{PP}\) = 5 A
    - ESD(空气):±17 kV
    - ESD(接触):±12 kV
    - 结温范围:\(TJ\) = -55°C 至 +125°C
    - 存储温度范围:\(T{STG}\) = -55°C 至 +125°C
    电气规格
    - 正向电压(每个二极管,IR = 1 mA):\(V(BR)\) = 6 V
    - 额定工作耐压:\(V{WM}\) = 5 V
    - 反向电流(\(VR\) = 5 V,任何输入/输出引脚到地):\(IR\) < 1 µA
    - 拉伸电压(\(IP\) = 1 A):\(VC\) < 15 V
    - 拉伸电压(\(IP\) = 5 A):\(VC\) < 19 V
    - 结电容(1 MHz,\(VR\) = 0 V,任何输入/输出引脚到地):\(CJ\) = 0.8 pF
    - 结电容(1 MHz,\(VR\) = 0 V,输入/输出引脚间):\(CJ\) = 0.4 pF

    产品特点和优势


    1. 卓越的ESD防护能力:满足IEC 61000-4-2标准,具备±17 kV(空气)和±12 kV(接触)的ESD防护能力,确保在严苛环境下依然能提供可靠的保护。
    2. 符合RoHS标准:完全符合RoHS 2011/65/EU指令,无卤素,对环境友好。
    3. 优异的热稳定性:可在-55°C至+125°C的宽广温度范围内正常工作。
    4. 低电容设计:结电容仅为0.8 pF(1 MHz下),有效减少信号衰减,特别适合高带宽通信应用。
    5. 阻燃材料:外壳采用符合UL 94 V-0等级的阻燃材料,保证使用安全。

    应用案例和使用建议


    应用案例
    - USB接口保护:在USB 2.0/3.0/3.1接口上,能够有效防止因静电放电导致的数据传输错误或损坏。
    - HDMI接口保护:在HDMI 1.3/1.4/2.0接口上,提供可靠保护,确保高清视频传输的质量。
    使用建议
    1. 正确安装:确保按照产品手册的建议进行正确的焊接和布局,以确保最佳的电气和机械性能。
    2. 合理布线:建议将TVS二极管尽可能靠近需要保护的电路端口安装,以降低寄生电感和电容的影响。
    3. 匹配负载:根据实际应用需求选择合适的负载电阻,确保不会对信号产生不必要的干扰。

    兼容性和支持


    兼容性
    - 该产品适用于广泛的数字通信设备,如USB和HDMI接口,具有良好的兼容性。
    - 支持绿色复合材料,无卤素,与各种环保标准相符合。
    支持
    - 制造商提供详尽的技术文档和应用指南,方便用户查阅和使用。
    - 厂家技术支持团队随时准备解答用户的疑问,并提供必要的帮助。

    常见问题与解决方案


    1. 问题:如何确定正确的TVS二极管型号?
    - 解决方案:选择符合应用要求的工作电压和防护能力的型号。参考产品手册中的技术规格表进行选择。
    2. 问题:如何判断TVS二极管是否损坏?
    - 解决方案:使用万用表测量二极管的正向和反向电压,确保在规定的范围内。若测量结果异常,可能表示二极管已经损坏。
    3. 问题:如何避免TVS二极管在安装过程中受到静电损害?
    - 解决方案:使用防静电手环和工具,在操作前确保身体和设备已接地。存放时,应使用抗静电包装袋进行保护。

    总结和推荐


    综上所述,TESD5V0V4UA TVS二极管在提供卓越的ESD防护能力和广泛适用性方面表现出色。它不仅符合国际标准,而且在热稳定性和低电容设计方面也表现出色。对于需要在复杂环境中提供保护的应用,特别是USB和HDMI接口的设备,这款产品是一个理想的选择。
    我们强烈推荐这款产品用于各类高带宽通信设备的ESD防护。

TESD5V0V4UA RDG参数

参数
2.6mm(Max)
10-UFDFN
600μm(Max)
通用封装 UFDFN-10
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

TESD5V0V4UA RDG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TAIWAN SEMICONDUCTOR/台湾半导体 TESD5V0V4UA RDG TESD5V0V4UA RDG数据手册

TESD5V0V4UA RDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
10+ $ 0.2668 ¥ 2.2545
100+ $ 0.1852 ¥ 1.5645
500+ $ 0.1749 ¥ 1.4779
1000+ $ 0.1663 ¥ 1.4054
3000+ $ 0.1015 ¥ 0.8578
9000+ $ 0.0788 ¥ 0.6662
45000+ $ 0.0735 ¥ 0.6211
库存: 34681
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
