TESDU12V RGG

产品分类: 电路保护套件
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述:
供应商型号: SCE-TESDU12V
供应商: 海外现货
标准整包数: 100

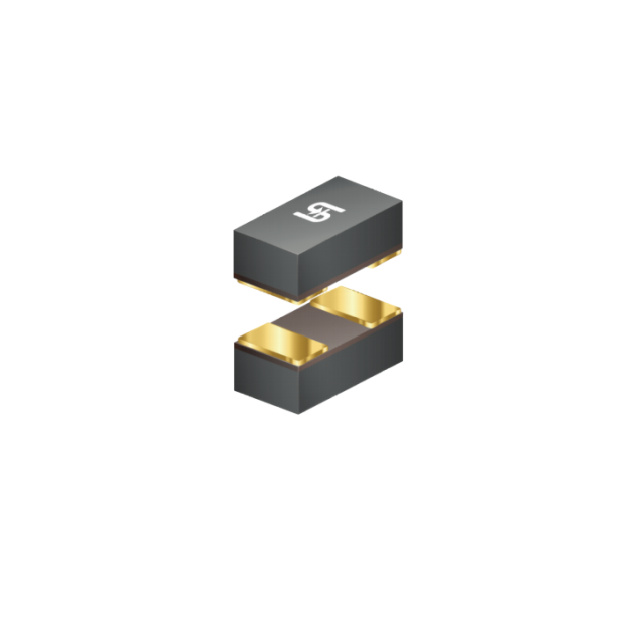

TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TESDU12V RGG

TESDU12V RGG概述


    产品简介


    TESDU5V0/TESDU12V/TESDU24V Bi-directional ESD Protection Diode
    制造商:Taiwan Semiconductor
    产品类型:小型信号产品
    主要功能:保护单向双向I/O线路免受静电放电(ESD)的影响
    应用领域:手机手持设备及配件、笔记本电脑、台式机、服务器、键盘、侧键、USB 2.0接口、LCD显示器、便携式仪器、触摸面板

    技术参数


    | 参数 | TESDU5V0 | TESDU12V | TESDU24V |
    ||
    | 工作电压 | 5V | 12V | 24V |
    | 峰值脉冲功率 (tp=8/20μs波形) | 75W | 25W | 47W |
    | 静电放电(空气) | ±15kV
    | 静电放电(接触) | ±8kV
    | 反向击穿电压 (IR = 1 mA) | 5.1V | 13V | 25V |
    | 反向漏电流 (VR = 5V) | <2μA
    | 反向漏电流 (VR = 12V) <2μA
    | 反向漏电流 (VR = 24V) <25μA |
    | 封装类型 | 0603
    | 环境温度范围 | -55至+150°C|

    产品特点和优势


    - 高抗静电能力:满足IEC 61000-4-2标准,ESD防护等级高达±15kV(空气)和±8kV(接触)
    - 小型化设计:采用0603小封装,适用于表面贴装
    - 高性能参数:低反向漏电流,低钳位电压,保证电路的可靠运行
    - 绿色无卤素材料:符合IEC 61249-2-21标准
    - 兼容RoHS和WEEE规范:无铅,环保设计
    - 高可靠性焊接:最高耐温260°C/10秒
    - 适用于多种应用:适用于各种便携式和非便携式电子设备

    应用案例和使用建议


    应用案例
    - 手机、平板电脑、笔记本电脑等移动设备中的键盘、侧键和USB接口的ESD保护
    - 桌面电脑和服务器中的I/O接口保护
    - 便携式仪表、触摸屏等设备的ESD防护
    使用建议
    - 在设计PCB布局时,将ESD保护二极管放置在输入端口或连接器附近,以减少瞬态耦合
    - 最小化保护线路上的路径长度
    - 避免在关键信号路径中使用边缘区域
    - 尽可能使用接地平面来减少电感效应

    兼容性和支持


    - 兼容性:该产品与标准的0603封装兼容,易于与其他电子元件集成
    - 支持服务:Taiwan Semiconductor提供全面的技术支持,包括在线资源和客户支持团队

    常见问题与解决方案


    1. 问题:如何正确安装ESD保护二极管?
    - 解决方法:确保ESD保护二极管放置在输入端口或连接器附近,遵循推荐的PCB布局建议
    2. 问题:产品的工作电压范围是多少?
    - 解决方法:TESDU5V0为5V,TESDU12V为12V,TESDU24V为24V
    3. 问题:如何测试ESD保护效果?
    - 解决方法:可以使用静电发生器按照IEC 61000-4-2标准进行测试

    总结和推荐


    该产品以其优异的抗静电能力和紧凑的设计,在便携式设备和其他对空间有严格要求的应用中表现出色。其低钳位电压和低反向漏电流确保了电路的安全和稳定。因此,强烈推荐用于需要高度可靠的ESD防护的场合。
    请注意,本文档仅供参考,详细信息请参阅官方技术手册。

TESDU12V RGG参数

参数
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TESDU12V RGG数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 电路保护套件 TAIWAN SEMICONDUCTOR/台湾半导体 TESDU12V RGG TESDU12V RGG数据手册

TESDU12V RGG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.84
1000+ ¥ 0.6664
4000+ ¥ 0.5786
8000+ ¥ 0.5572
库存: 75300
起订量: 400 增量: 100
交货地:
最小起订量为:100
合计: ¥ 84
