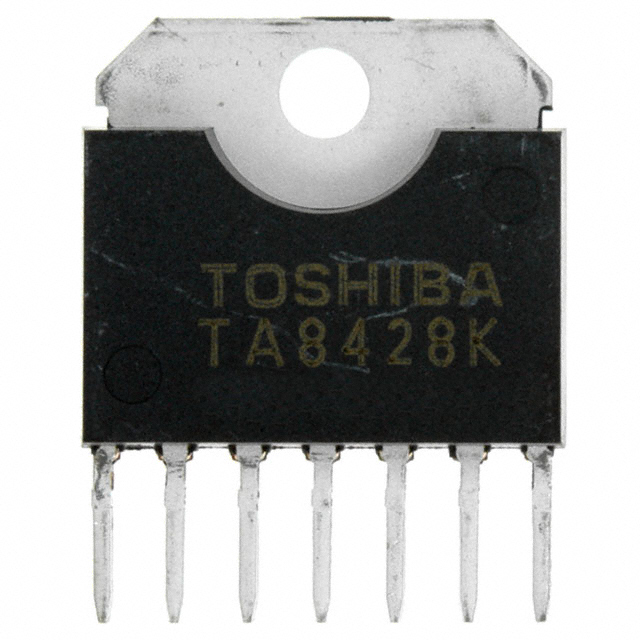

TA8428K(O,S)

产品分类: 其他稳压器
厂牌: TOSHIBA
产品描述: Full Bridge Motor Driver 7-Pin(7+Tab) HSIP
供应商型号: CSJ-ST68970993
供应商: 海外现货
标准整包数: 1
TOSHIBA 其他稳压器 TA8428K(O,S)

TA8428K(O,S)概述


    产品简介


    TA8428K(S) 和 TA8428F/FG 是由东芝生产的全桥驱动集成电路(Bipolar Linear Integrated Circuit),专用于直流电机旋转控制。这两个型号可以实现电机的正转、反转、停止及制动操作。该系列产品集成了热关断和短路电流保护功能,具有较高的可靠性。

    技术参数


    - 输出电流:TA8428K(S) 平均值 1.5 A,峰值 3.0 A;TA8428F/FG 平均值 0.8 A,峰值 2.4 A。
    - 输入电压范围:-0.3 V 到 VCC V。
    - 电源电压:最高 30 V。
    - 热关断温度:150°C。
    - 绝对最大功率耗散:TA8428K(S) 为 10.0 W,TA8428F/FG 为 2.5 W。
    - 工作温度范围:-30°C 至 85°C。
    - 存储温度范围:-55°C 至 150°C。

    产品特点和优势


    TA8428K(S) 和 TA8428F/FG 具有多模式驱动能力(正转、反转、短路制动和停止),适用于各种电动机控制场景。其中:
    - 多保护系统:热关断和短路电流保护功能确保了系统的安全运行。
    - 高集成度:内建自由轮二极管简化电路设计。
    - 轻量:封装重量仅约 1.88 g (HSIP7-P-2.54) 或 0.79 g (HSOP20-P-450-1.00),便于安装。

    应用案例和使用建议


    应用场景:
    - 在各种需要控制直流电机旋转的应用中,如工业自动化、家电控制等。
    使用建议:
    - 在设计电路时,要特别注意避免输出、VCC、VM 和 GND 线路之间的短路。
    - 推荐在输入端加入约 100 μs 的死区时间,以保证可靠操作。
    - 对于大电流负载,需加装过流保护电路。

    兼容性和支持


    - 兼容性:与其他 TTL 兼容的控制器兼容,便于集成到现有系统中。
    - 支持:东芝提供详细的使用指南和技术文档,确保用户能正确安装和使用该产品。

    常见问题与解决方案


    - 问题:电机在启动或关闭时出现异常电流。
    - 解决方法:确认电路连接无误,检查并排除电源线路可能存在的短路现象。
    - 问题:电机无法正常转动。
    - 解决方法:检查控制信号是否正确传递,确保无外部电磁干扰。

    总结和推荐


    总体而言,TA8428K(S) 和 TA8428F/FG 集成了多种保护机制,具备优良的热稳定性和强大的电流驱动能力,非常适合需要高性能、高可靠性的直流电机控制应用。尽管其热稳定性较高,但仍需合理设计散热系统以确保长期稳定运行。因此,我强烈推荐在直流电机控制领域考虑选用这款产品。

TA8428K(O,S)参数

参数
拓扑 -
长*宽*高 17mm*3mm*11.2mm
通用封装 HSIP-7
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 托盘,管装

TA8428K(O,S)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TA8428K(O,S)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 其他稳压器 TOSHIBA TA8428K(O,S) TA8428K(O,S)数据手册

TA8428K(O,S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
