TC78B009FTG,EL

产品分类: 电机驱动器
厂牌: TOSHIBA
产品描述: NMOS 无刷直流电机(BLDC) 多相电机 5.5V 27V I²C,PWM Controller - Commutation,Direction Management QFN 贴片安装,黏合安装 5mm*5mm*800μm
供应商型号: TC78B009FTG,EL
供应商: 国内现货
标准整包数: 1
TOSHIBA 电机驱动器 TC78B009FTG,EL

TC78B009FTG,EL概述


    产品简介


    TC78B009FTG 是由东芝电子设备及存储公司生产的一款专为无传感器无刷直流电机设计的三相PWM斩波预驱动器。这款IC芯片能够实现电机速度的控制,通过PWM占空比、模拟电压或I²C通信方式选择控制方法。它内置非易失性存储器(NVM),可以根据不同电机和使用方向进行配置。同时,它还可以实现实现闭环速度控制功能,无需外部微处理器。此款预驱动器通常与六个外部MOSFET逆变器配合使用,适用于输出范围广泛的无传感器无刷电机。

    技术参数


    - 操作电压范围:5.5V至27V(绝对最大额定值为30V)
    - 驱动能力:可驱动Delta或Wye配置的电机
    - 门极驱动电流:八级可选
    - 速度控制方式:可通过模拟电压、PWM占空比或I²C通信实现
    - 其他特性:
    - 串行接口(I²C)用于各种设置
    - 待机模式(通过STBY引脚)
    - 电流监测输出(PHBF引脚)
    - 顺时针/逆时针控制(CWCCW引脚)
    - 刹车输入引脚(BRAKE引脚)
    - 转速输出(FG引脚)
    - 异常检测输出(ALERT引脚)
    - 热关断保护(TSD)
    - 欠压锁定(UVLO)
    - 充电泵低压检测(CPVSD)
    - 输出电流限制(OCP)
    - 过电流检测(ISD)
    - 封锁保护

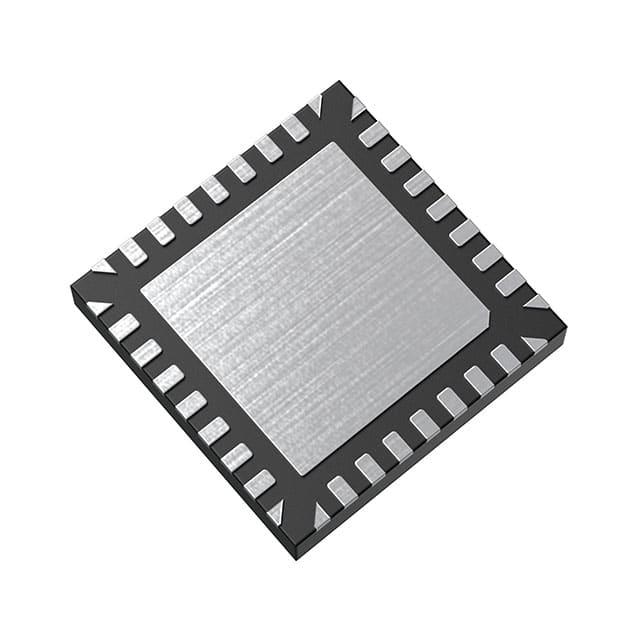

    - 封装形式:QFN36,重量约为0.06克

    产品特点和优势


    - 无传感器PWM驱动:简化系统结构,减少成本。
    - 多重驱动选项:可以驱动Delta或Wye配置的电机,提高了产品的适应性和通用性。
    - 多功能引脚:提供多种控制和监控接口,便于不同应用需求的定制化设计。
    - 低功耗待机模式:有效降低电机不工作状态下的功耗。
    - 丰富的保护功能:具备热关断、欠压锁定等保护机制,增强产品可靠性。

    应用案例和使用建议


    应用案例:
    TC78B009FTG广泛应用于风扇、水泵和便携式真空电机等领域。例如,在风扇应用中,可以通过调整PWM占空比来精确控制风扇转速,以满足不同的散热需求。
    使用建议:
    - 硬件连接:正确连接所有外部MOSFET,确保电路安全稳定运行。
    - 参数设置:根据电机型号和使用环境,合理设置NVM中的参数,特别是电流限制和保护阈值。
    - 软件开发:充分利用I²C接口提供的灵活性,通过编程实现更复杂的控制逻辑。

    兼容性和支持


    - 兼容性:适用于与本预驱动器配套使用的外部MOSFET,具体需参考相应的电机驱动电路图。
    - 支持和服务:东芝提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电机无法启动 | 检查电源电压是否在5.5V到27V范围内;检查连接线和硬件配置是否正确 |
    | 电流限制触发频繁 | 调整NVM中的电流限制参数;检查电机负载是否过大 |

    总结和推荐


    综上所述,TC78B009FTG 是一款高效且功能强大的无传感器三相PWM预驱动器,特别适合于需要高精度控制的应用场合。其多功能性、高可靠性和低功耗使其成为市场上极具竞争力的产品之一。对于需要构建高性能电机控制系统的开发者来说,这是一款值得考虑的选择。

TC78B009FTG,EL参数

参数
最小工作供电电压 5.5V
功能 Controller - Commutation,Direction Management
接口类型 I²C,PWM
最大工作供电电压 27V
电压 - 负载 -
功率 -
电机类型 - AC,DC 无刷直流电机(BLDC)
拓扑 -
额定电流 -
工艺 NMOS
电机类型 多相电机
长*宽*高 5mm*5mm*800μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
