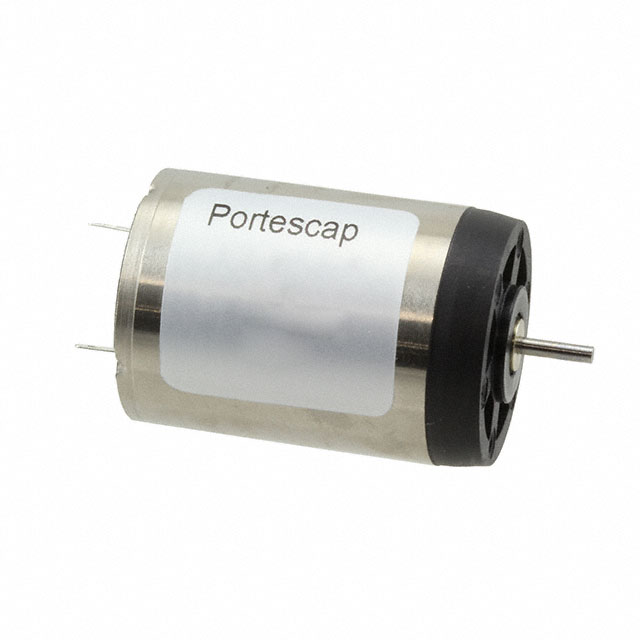

22N28-216E.286

产品分类: 电机驱动器
厂牌: PORTESCAP
产品描述: Portescap 4.2 W直流有刷电机 直流电动机, 6 V 直流, 5580 rpm, 1.5mm轴直径, 8.4 mNm最大输出
供应商型号: 8929123
供应商: 欧时
标准整包数: 1

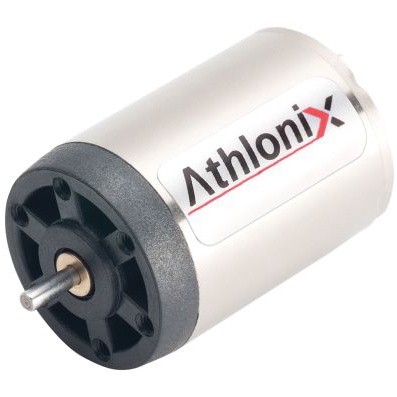

PORTESCAP 电机驱动器 22N28-216E.286

22N28-216E.286概述

    Miniature Motors: 22N28/48

    1. 产品简介


    产品类型: 电机
    主要功能: 高精度控制和驱动系统
    应用领域: 工业自动化、机器人技术、医疗设备、航空航天、精密仪器

    2. 技术参数


    - 连续工作范围:
    - 电压:3.0V 至 18.0V
    - 额定电流:0.14A 至 1.50A
    - 最大扭矩:4.3 mNm 至 10.9 mNm
    - 临时工作范围:
    - 最高转速:5200 rpm 至 7000 rpm
    - 最大推荐速度:根据不同型号有所不同
    - 输出轴参数:
    - 扭矩:8.1 mNm 至 10.9 mNm
    - 转速:3600 rpm 至 5900 rpm
    - 热特性:
    - 热阻(转子-本体):6°C/W
    - 热阻(本体-环境):22°C/W
    - 热时间常数(转子/定子):9 s / 550 s
    - 最大额定线圈温度: 100°C (210°F)
    - 推荐环境温度范围: -30°C 至 +65°C
    - 粘性阻尼常数: 0.1 x 10^-6 Nms
    - 最大轴向静态力: 150 N
    - 端面间隙: ≤ 150 µm
    - 径向间隙: ≤ 30 µm
    - 轴偏移量: ≤ 1 µm
    - 最大侧载荷:
    - 套筒轴承:3 N
    - 滚珠轴承:6 N
    - 最大螺钉扭矩: 130 mNm
    - 最大牵引力: 300 N

    3. 产品特点和优势


    - 高精度: 精度可达 ±0.5%,适用于高精度控制需求。
    - 高性能: 能够在宽泛的工作条件下保持稳定性能。
    - 多功能: 可选择单轴或多轴执行机构。
    - 轻量化设计: 重量仅 53 克,便于集成到紧凑的空间内。
    - 高可靠性: 具备良好的热管理能力,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 工业自动化: 在自动装配线中用于精密控制。
    - 机器人技术: 用于机器人的关节驱动,实现精准运动控制。
    - 医疗设备: 在手术机器人和检测设备中提供动力源。
    - 使用建议:
    - 根据应用需求选择合适的电压和电流。
    - 确保安装过程中的轴对齐,以避免不必要的磨损。
    - 定期检查散热系统,确保电机正常运行。

    5. 兼容性和支持


    - 兼容性: 支持多种执行机构和轴承类型,易于与其他电子元件集成。
    - 支持和维护:
    - 提供详尽的技术文档和用户手册。
    - 客户服务热线和技术支持团队随时解答用户疑问。


    6. 常见问题与解决方案


    - 问题:电机过热。
    - 解决方案:检查散热系统是否工作正常,适当降低工作负载。
    - 问题:电机噪音增大。
    - 解决方案:检查电机安装是否稳固,轴对齐是否准确。
    - 问题:电机无法启动。
    - 解决方案:检查电源电压是否符合要求,检查接线是否正确。

    7. 总结和推荐


    这款Miniature Motors 22N28/48 电机以其高精度、高性能和多功能性在多个领域表现出色。它在工业自动化、机器人技术和医疗设备中的应用广泛,提供了卓越的性能和可靠性。我们强烈推荐使用此款电机,特别是在需要高精度和可靠性的应用中。

22N28-216E.286参数

参数
最小工作供电电压 6 V 直流
功率 3.8W
最大工作供电电压 6 V 直流
工艺 -
电机类型 有刷电机
额定电流 7mA
拓扑 -
电机类型 - AC,DC -
功能 Standard
电压 - 负载 -
接口类型 -
长*宽*高 45mm(长度)*22mm(宽度)
零件状态 在售
包装方式 托盘

22N28-216E.286厂商介绍

Portescap是一家全球领先的微型电机制造商,专注于设计和生产高品质的电机解决方案。公司的产品主要分为以下几类:

1. 无刷直流电机:适用于需要高效率和长寿命的应用,如医疗设备、工业自动化和家用电器。
2. 有刷直流电机:适用于需要简单控制和成本效益的应用,如玩具、个人护理设备和便携式电子产品。
3. 步进电机:适用于需要精确位置控制的应用,如打印机、扫描仪和机器人。
4. 伺服电机:适用于需要高精度和快速响应的应用,如自动化生产线、精密仪器和****设备。

Portescap的产品广泛应用于医疗、工业、消费电子和汽车等多个领域。

Portescap的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 定制解决方案:能够根据客户需求提供定制化的电机解决方案。
- 全球网络:在全球设有生产基地和销售网络,提供快速响应和本地化服务。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。

22N28-216E.286数据手册

厂牌 PDF简要描述 下载
PORTESCAP 电机驱动器 PORTESCAP 22N28-216E.286 22N28-216E.286数据手册

22N28-216E.286封装设计

查看详情并下载
Symbol
Footprint
3D Model
