首页  >  产品百科  >  6SL32105BE322CV0

6SL32105BE322CV0

产品分类: 电机驱动器
厂牌: SIEMENS/西门子
产品描述: 400V~480V 交流电机 380V~480VAC 380V~480VAC 底座安装
供应商型号: 3529717
供应商: element14
标准整包数: 1

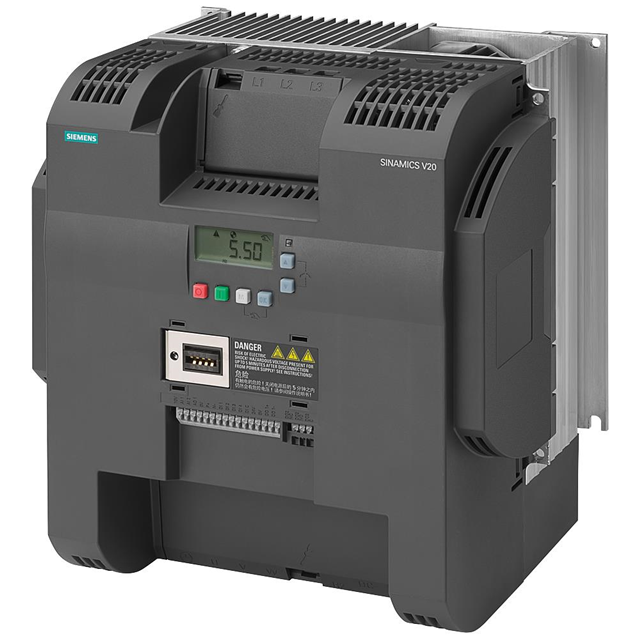

SIEMENS/西门子 电机驱动器 6SL32105BE322CV0

6SL32105BE322CV0概述

    SINAMICS V20 技术手册



    产品简介



    SINAMICS V20 是一款高性能的三相交流变频器,适用于多种工业应用。它具备广泛的功能和高可靠性,能够在各种恶劣环境下稳定运行。主要应用于泵、风机、传送带和其他机械设备的控制与驱动。


    技术参数



    - 输入参数:
    - 相数:3相
    - 线电压范围:380 V 至 480 V(-15% 至 +10%)
    - 频率范围:47 Hz 至 63 Hz
    - 输出参数:
    - 相数:3相
    - 额定电压:400 V IEC / 480 V NEC
    - 额定功率(低过载 LO):30.00 kW / 40.00 hp
    - 额定功率(高过载 HO):22.00 kW / 30.00 hp
    - 额定电流(低过载 LO):60.00 A
    - 额定电流(高过载 HO):45.00 A
    - 脉冲频率:4.00 kHz
    - 输出频率范围:0 Hz 至 550 Hz
    - 过载能力:
    - 低过载(LO):110% 额定输出电流持续60秒,周期时间300秒
    - 高过载(HO):150% 额定输出电流持续60秒,周期时间300秒
    - 一般技术规格:
    - 功率因数(λ):0.72
    - 移相因子(cos φ):0.95
    - 效率(η):0.98
    - 滤波等级(集成):A类
    - 通信接口:
    - USS、Modbus RTU
    - 输入/输出:
    - 数字输入:4个
    - 数字输出:继电器转换触点1个,晶体管1个
    - 模拟输入:2个(可作为额外数字输入)
    - 模拟输出:1个
    - 环境条件:
    - 冷却方式:外部风扇
    - 安装海拔高度:1000米(3280.84英尺)
    - 工作温度范围:-10°C 至 60°C(14°F 至 140°F)
    - 存储温度范围:-40°C 至 70°C(-40°F 至 158°F)
    - 最大湿度:95%
    - 连接要求:
    - 屏蔽电机电缆最大长度:50米(164.04英尺)
    - 非屏蔽电机电缆最大长度:100米(328.08英尺)
    - 机械数据:
    - 安装位置:通孔安装/壁挂式安装/并排安装
    - 防护等级:IP20 / UL开放式
    - 外形尺寸:FSE
    - 净重:6.99公斤(15.41磅)
    - 尺寸:宽度 245.0毫米(9.65英寸),高度 264.5毫米(10.41英寸),深度 209.0毫米(8.23英寸)


    产品特点和优势



    SINAMICS V20 具备以下特点和优势:
    - 高性能:额定功率范围广,可满足不同应用场景需求。
    - 高效能:高效率(η = 0.98),确保能耗更低,更环保。
    - 多功能性:支持多种通信接口(USS、Modbus RTU),易于集成到各种控制系统。
    - 可靠性:广泛的工作温度范围和防护等级,确保在恶劣环境下稳定运行。


    应用案例和使用建议



    - 应用案例:SINAMICS V20 广泛应用于水泵、风机和传送带系统。例如,在风力发电系统中,SINAMICS V20 可用于控制发电机的转速,提高整体系统效率。
    - 使用建议:
    - 在高温环境下使用时,应注意根据说明书进行适当的降额使用。
    - 定期检查电机电缆的连接,确保信号传输稳定可靠。
    - 在特定场合下,可以考虑使用高级选项组件来进一步提升性能。


    兼容性和支持



    SINAMICS V20 支持多种通信协议(如USS、Modbus RTU),方便与不同品牌的PLC和上位机系统对接。此外,厂商提供全面的技术支持和售后服务,确保用户能够顺利使用和维护产品。


    常见问题与解决方案



    - 问题1:电机在启动时噪音较大。
    - 解决方案:检查电机电缆的连接是否良好,调整电机电缆长度,必要时增加滤波器。
    - 问题2:变频器频繁跳闸。
    - 解决方案:检查环境温度是否超过限制,确保通风良好;检查负载是否超负荷,适当调整输出功率。


    总结和推荐



    SINAMICS V20 是一款高性能的变频器,具备广泛的适用性和可靠的性能。它的高效率、多功能性和良好的兼容性使其成为众多工业应用的理想选择。我们强烈推荐使用 SINAMICS V20,特别是在需要高精度和稳定性的场合。

6SL32105BE322CV0参数

参数
功能 -
最小工作供电电压 380V~480VAC
电压 - 负载 400V~480V
接口类型 -
额定电流 -
最大工作供电电压 380V~480VAC
拓扑 -
功率 -
电机类型 - AC,DC -
电机类型 交流电机
工艺 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

6SL32105BE322CV0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6SL32105BE322CV0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电机驱动器 SIEMENS/西门子 6SL32105BE322CV0 6SL32105BE322CV0数据手册

6SL32105BE322CV0封装设计

查看详情并下载
Symbol
Footprint
3D Model
