25105

产品分类: 电机驱动器
厂牌: KITRONIK
产品描述: Kitronik, 数字伺服
供应商型号: 3922046
供应商: 海外现货
标准整包数: 1

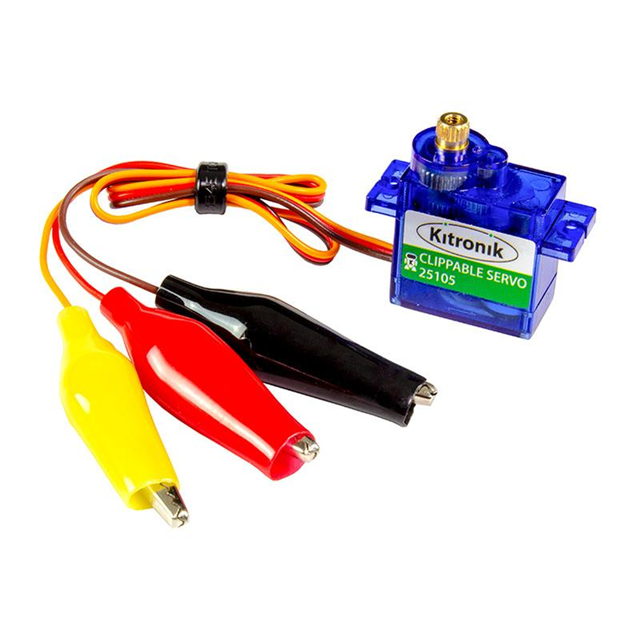

KITRONIK 电机驱动器 25105

25105概述

    6V 2.2kg.cm 数码舵机技术手册

    1. 产品简介


    6V 2.2kg.cm 数码舵机(Model No. FS90MG-CL)是一种用于精密控制系统的小型伺服电机。它广泛应用于机器人、模型飞机、无人机、玩具以及自动化设备中。这种数码舵机具备高精度、响应速度快和抗干扰能力强的特点,能够在复杂的工作环境中保持稳定的性能。

    2. 技术参数


    以下是6V 2.2kg.cm 数码舵机的主要技术规格和性能参数:
    | 项目 | 规格 |

    | 使用环境条件
    | 存储温度 | -30℃~80℃ |
    | 运行温度 | -15℃~70℃ |
    | 测试环境
    | 温度 | 25℃ ±5℃ |
    | 湿度 | 65%±10% |
    | 机械特性
    | 尺寸 | A:22.5mm, B:12.1mm, C:26.7mm |
    | 重量 | 12.5g |
    | 齿轮类型 | 金属齿轮 |
    | 机构极限角度 | 180度 |
    | 轴承 | 无球轴承 |
    | 出力轴 | 21T型 |
    | 摆臂 | 塑料,POM材料 |
    | 外壳 | ABS塑料 |
    | 舵机线 | 250mm+鳄鱼夹(可定制) |
    | 马达 | 金属刷电机 |
    | 防水性能 | 不防水 |
    | 电气特性
    | 工作电压 | 4.8V~6V |
    | 静态电流 | 5mA~6mA |
    | 空载速度 | 0.10秒/60度,0.09秒/60度 |
    | 空载电流 | 190mA~220mA |
    | 堵转扭矩 | 2.2kg·cm(30.6oz·in) |
    | 堵转电流 | 800mA |
    | 控制特性
    | 控制信号 | PWM脉冲宽度调制 |
    | 放大器类型 | 数字比较器 |
    | 脉冲宽度范围 | 500~2500μs |
    | 中立位置 | 1500μs |
    | 旋转角度 | 180度 |
    | 死区宽度 | 8μs |
    | 旋转方向 | 顺时针(1500~900μs),逆时针(1500~2100μs) |

    3. 产品特点和优势


    - 高精度和稳定性:采用金属齿轮和数字比较器放大器,使得产品具有较高的精度和稳定的工作性能。
    - 耐用性好:金属齿轮设计提升了产品的耐用性和使用寿命。
    - 广泛的控制范围:脉冲宽度调节范围广(500~2500μs),适应多种应用场景。
    - 抗干扰能力强:数字化控制信号和宽死区设置,使其在复杂环境下依然能够保持良好的控制性能。

    4. 应用案例和使用建议


    - 机器人:适用于小型四足机器人或六足机器人的关节控制,以实现精确的运动。
    - 模型飞机和无人机:为模型飞机和无人机提供精确的舵面控制。
    - 自动化设备:适用于需要精确角度控制的自动化设备,如传送带调节装置。
    使用建议:
    - 在选择电源时,确保输出电压在4.8V~6V范围内,以保证最佳运行状态。
    - 定期检查和维护齿轮系统,避免因磨损导致的性能下降。
    - 在高湿度或极端温度条件下使用时,注意加强防水和隔热措施。

    5. 兼容性和支持


    - 兼容性:6V 2.2kg.cm 数码舵机与市面上大多数遥控接收器兼容,易于集成到现有控制系统中。
    - 支持:厂商提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 舵机反应迟钝 | 检查电源电压是否稳定;更换新电池。|
    | 舵机发出异常声音 | 确认齿轮系统是否正常,必要时更换齿轮。|
    | 无法达到指定角度 | 检查控制信号是否符合标准;调整PWM参数。|

    7. 总结和推荐


    6V 2.2kg.cm 数码舵机是一款高性能的伺服电机,适用于多种精密控制场合。其高精度、稳定性和耐用性使它在市场上具备较强的竞争力。对于需要精确角度控制的应用,推荐使用此款舵机。同时,厂商提供的技术支持和服务也为用户的使用提供了可靠的保障。

25105参数

参数
额定电流 -
功率 -
接口类型 -
最大工作供电电压 -
电机类型 -
功能 Servomotor,RC (Hobby)
拓扑 -
工艺 -
电机类型 - AC,DC -
电压 - 负载 -
最小工作供电电压 -
长*宽*高 22.5mm(长度)*12.1mm(宽度)
包装方式 散装

25105厂商介绍

Kitronik是一家英国公司,专注于为教育和制造领域提供创新的电子和编程工具。他们的主要产品包括:

1. 电子套件和模块:提供各种电子组件,如传感器、电机和LED,用于构建和编程电子项目。

2. 编程工具和软件:包括编程板和软件,支持多种编程语言,如Python和MicroPython,适用于不同年龄段和技能水平的学习者。

3. 教育资源:提供课程计划、项目指南和在线教程,帮助教师和学生更好地理解和应用电子和编程知识。

4. 物联网(IoT)解决方案:提供物联网设备和平台,支持远程监控和控制,适用于智能家居和工业自动化项目。

Kitronik的优势在于:

- 创新性:不断推出新的产品和工具,以适应快速变化的技术环境。
- 教育导向:产品和资源设计考虑到教育需求,易于理解和使用。
- 社区支持:拥有活跃的用户社区,提供技术支持和创意分享。
- 定制服务:提供定制解决方案,满足特定项目和教育需求。

25105数据手册

厂牌 PDF简要描述 下载
KITRONIK 电机驱动器 KITRONIK 25105 25105数据手册

25105封装设计

查看详情并下载
Symbol
Footprint
3D Model
