25111

产品分类: 电机驱动器
厂牌: KITRONIK
产品描述: Kitronik 蓝色 机器人组件
供应商型号: 3922047
供应商: element14
标准整包数: 1
KITRONIK 电机驱动器 25111

25111概述

    Kitronik Clippable 360 Degree Servo 技术手册

    产品简介

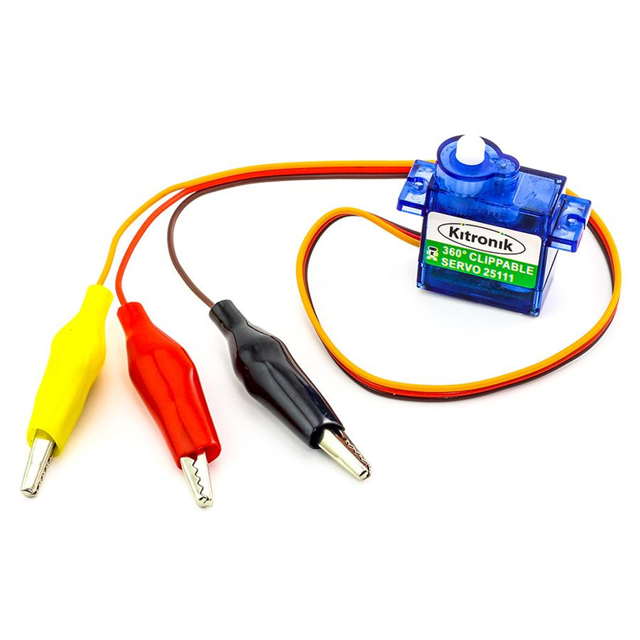

    Kitronik Clippable 360 Degree Servo 是一款用于机器人和自动化项目的小型伺服电机。其型号为FS90R,主要应用于教育、DIY制作及小型自动化装置。这款连续旋转伺服电机能够在4.8V到6V的电压范围内正常工作,具有1.3kg.cm的峰值扭矩,能够实现360度无限制旋转。塑料齿轮结构使得它既耐用又经济,适用于各种轻负载应用场景。

    技术参数


    - 存储温度范围:-30℃至80℃
    - 操作温度范围:-15℃至70℃
    - 标准测试环境:
    - 温度范围:25℃ ±5℃
    - 湿度范围:65% ±10%
    - 机械规格:
    - 尺寸(A:22.5mm B:12.1mm C:27.7mm)
    - 重量:9g ±0.2
    - 齿轮类型:塑料齿轮(尼龙与POM)
    - 霍尔齿轮:21T(4.86mm)
    - 行程角度:无限制
    - 轴承:无球轴承
    - 外壳:尼龙与玻璃纤维
    - 连接线长:250mm ±5mm
    - 电机类型:金属刷电机
    - 电气规格:
    - 操作电压范围:4.8V至6V
    - 空载电流:5mA至6mA
    - 空载转速:80RPM至100RPM
    - 额定运行电流:110mA至130mA
    - 峰值扭矩:1.3kg.cm(18.09oz.in)
    - 峰值堵转电流:700mA至800mA
    - 控制规格:
    - 控制信号:脉冲宽度调制
    - 放大器类型:模拟比较器
    - 脉冲宽度范围:700至2300µsec
    - 停止位置:1500µsec
    - 运行角度:360度连续旋转
    - 死区宽度:90µsec
    - 旋转方向:正转(1500至700µsec);反转(1500至2300µsec)

    产品特点和优势


    - 无限制行程角度:这款伺服电机可以实现360度的连续旋转,非常适合需要全方位运动的应用。
    - 经济实惠:使用塑料齿轮而不是金属齿轮,成本较低,同时保持了良好的耐用性。
    - 易于安装和调试:紧凑的设计便于安装,且提供了详细的控制信号规格,方便调试。
    - 广泛应用:适合于教育项目、小型机器人和自动化装置等领域。

    应用案例和使用建议


    - 教育项目:这款伺服电机非常适合作为教学工具,学生可以轻松理解脉冲宽度调制(PWM)的原理及其对电机控制的影响。
    - 小型机器人:可以在小型机器人项目中使用,实现灵活的运动控制。
    - 自动化装置:适合用于各种自动化装置,如自动门、玩具车等,实现精确的位置控制。

    兼容性和支持


    - 兼容性:此伺服电机可以通过脉冲宽度调制(PWM)信号进行控制,与大多数Arduino和其他微控制器板兼容。
    - 支持和维护:厂商提供详细的技术手册和技术支持,帮助用户解决安装和调试过程中的问题。

    常见问题与解决方案


    - Q1:如何调节电机的旋转速度?
    - A1:通过改变PWM信号的频率和占空比来调节电机的旋转速度。
    - Q2:电机不能正常工作怎么办?
    - A2:检查电源电压是否在4.8V至6V之间,确保连接线无短路。如果仍无法解决问题,可以联系厂商获取技术支持。
    - Q3:电机的旋转方向如何设置?
    - A3:根据所需的旋转方向,调整PWM信号的占空比。具体可通过查看技术手册中的控制规格部分进行设置。

    总结和推荐


    Kitronik Clippable 360 Degree Servo FS90R是一款高性能的连续旋转伺服电机,适用于多种应用场景。它的无限制行程角度、低成本设计和广泛的兼容性使其在市场上具备很强的竞争优势。对于需要灵活旋转运动的应用,强烈推荐使用这款产品。

25111参数

参数
电机类型 - AC,DC -
功率 -
功能 Servomotor,RC (Hobby)
接口类型 -
最大工作供电电压 -
电机类型 -
电压 - 负载 -
工艺 -
拓扑 -
额定电流 -
最小工作供电电压 -
长*宽*高 22.5mm(长度)*12.1mm(宽度)
零件状态 在售
包装方式 散装

25111厂商介绍

Kitronik是一家英国公司,专注于为教育和制造领域提供创新的电子和编程工具。他们的主要产品包括:

1. 电子套件和模块:提供各种电子组件,如传感器、电机和LED,用于构建和编程电子项目。

2. 编程工具和软件:包括编程板和软件,支持多种编程语言,如Python和MicroPython,适用于不同年龄段和技能水平的学习者。

3. 教育资源:提供课程计划、项目指南和在线教程,帮助教师和学生更好地理解和应用电子和编程知识。

4. 物联网(IoT)解决方案:提供物联网设备和平台,支持远程监控和控制,适用于智能家居和工业自动化项目。

Kitronik的优势在于:

- 创新性:不断推出新的产品和工具,以适应快速变化的技术环境。
- 教育导向:产品和资源设计考虑到教育需求,易于理解和使用。
- 社区支持:拥有活跃的用户社区,提供技术支持和创意分享。
- 定制服务:提供定制解决方案,满足特定项目和教育需求。

25111数据手册

厂牌 PDF简要描述 下载
KITRONIK 电机驱动器 KITRONIK 25111 25111数据手册

25111封装设计

查看详情并下载
Symbol
Footprint
3D Model
