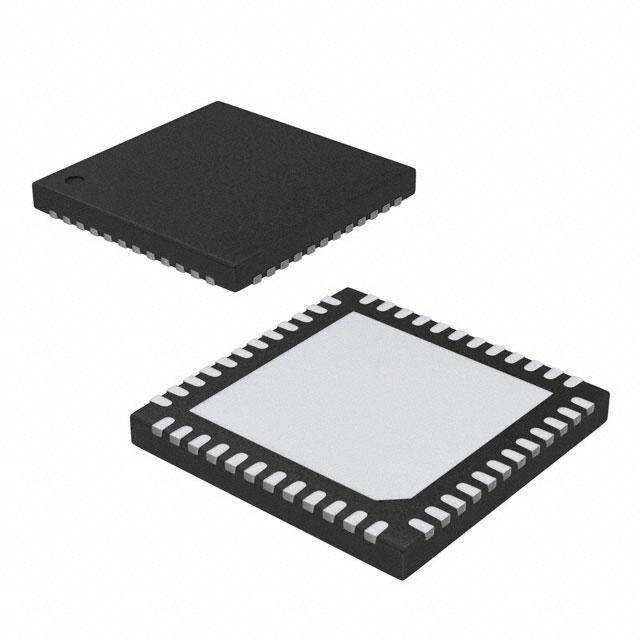

TB67S209FTG(O,EL)

产品分类: 电机驱动器
厂牌: TOSHIBA
产品描述: 10V~47V 半桥(4) Power MOSFET 双极电机 4.75V 5.25V Parallel Control and Power Stage,Driver - Fully Integrated QFN 贴片安装,黏合安装
供应商型号: TB67S209FTG(O,EL)
供应商: 国内现货
标准整包数: 4000
TOSHIBA 电机驱动器 TB67S209FTG(O,EL)

TB67S209FTG(O,EL)概述

    TB67S209FTG 双极步进电机驱动器技术手册

    产品简介


    TB67S209FTG 是东芝公司推出的一款用于控制双极步进电机的驱动器,采用PWM斩波技术。该芯片集成了时钟输入解码器,采用BiCD工艺制造,适用于高达50V/4.0A的工作环境。它广泛应用于机器人、自动化设备、打印机、扫描仪等领域,因其高效的电流控制能力和丰富的功能而备受青睐。

    技术参数


    - 工作电压范围:VM:10V 至 47V
    - 输出电流:最高可达4.0A
    - 斩波频率:由外部电阻和电容定制
    - 工作温度范围:Ta:-20°C 至 85°C
    - 最大工作温度:Tj(max) 为120°C
    - PWM恒流控制:通过Vref 和Rs设定电流值
    - 内部电路监测:VCC调节器监控
    - 故障检测:过温保护(TSD)、过流保护(ISD)和欠压锁定(UVLO)

    产品特点和优势


    1. 集成化设计:BiCD工艺的单片集成IC,简化系统设计。
    2. 高精度控制:PWM斩波技术,保证电流控制的稳定性。
    3. 灵活的分辨率选择:可实现全步、半步(A/B)、四分之一步、八分之一步、十六分之一步及三十二分之一步等多种操作模式。
    4. 低导通电阻:MOSFET输出级低至0.49Ω(典型值),有效降低功耗。
    5. 多重保护机制:内置过温保护(TSD)、过流保护(ISD)和欠压锁定(UVLO)等功能,确保系统稳定运行。

    应用案例和使用建议


    TB67S209FTG 驱动器常用于需要高精度控制的应用场景,如自动机械臂、3D打印机和精密测量设备。在实际使用中,需特别注意热管理,确保良好的散热条件,避免由于热积聚导致的性能下降或损坏。

    兼容性和支持


    TB67S209FTG 与多种步进电机兼容,可通过改变外部电阻和电容调整斩波频率以适应不同电机的需求。东芝公司提供了详细的技术文档和应用指南,用户可以从中获得充分的技术支持。

    常见问题与解决方案


    - 问题1:过温保护(TSD)激活。
    - 解决办法:检查散热系统是否正常工作,必要时增加散热片。
    - 问题2:过流保护(ISD)激活。
    - 解决办法:检查电机负载是否超出额定范围,调整电流阈值设置。
    - 问题3:欠压锁定(UVLO)激活。
    - 解决办法:确认电源电压是否稳定,避免供电不足的情况发生。

    总结和推荐


    综上所述,TB67S209FTG 双极步进电机驱动器以其高精度、高可靠性以及丰富功能成为市场上的一大热门产品。尽管需要关注热管理并合理设置工作参数,但其出色的性能使其成为众多高端应用的理想选择。因此,强烈推荐在需要精确控制和高效驱动的应用中使用 TB67S209FTG。

TB67S209FTG(O,EL)参数

参数
最大工作供电电压 5.25V
拓扑 半桥(4)
接口类型 Parallel
额定电流 -
功能 Control and Power Stage,Driver - Fully Integrated
工艺 Power MOSFET
电机类型 双极电机
最小工作供电电压 4.75V
电压 - 负载 10V~47V
功率 -
电机类型 - AC,DC -
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

TB67S209FTG(O,EL)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TB67S209FTG(O,EL)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 电机驱动器 TOSHIBA TB67S209FTG(O,EL) TB67S209FTG(O,EL)数据手册

TB67S209FTG(O,EL)封装设计

查看详情并下载
Symbol
Footprint
3D Model
