17N78210E.1

产品分类: 电机驱动器
厂牌: PORTESCAP
产品描述: Portescap 3.1 W直流有刷电机 直流电动机, 12 V 直流, 8460 rpm, 1.5mm轴直径, 4.8 mNm最大输出
供应商型号: 403-1073-ND
供应商: Digi-Key
标准整包数: 1

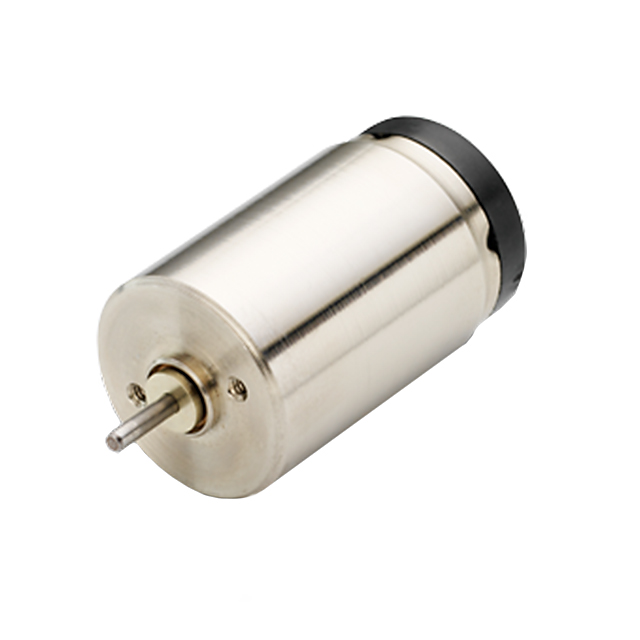

PORTESCAP 电机驱动器 17N78210E.1

17N78210E.1概述

    17N78 Precious Metal Commutation Electronic Motor 技术手册

    产品简介


    17N78是一款精密的小型电动机,采用贵金属换向设计,直径为17毫米。它以其高性能和广泛的应用范围而著称,特别适用于需要精确控制和高效率的应用场景。这种电机不仅体积小巧,而且具备高输出功率和较低的摩擦力矩,使其在各种自动化设备、机器人、医疗器械和精密仪器中得到广泛应用。

    技术参数


    以下是17N78的主要技术参数:
    | 参数 | 值 | 单位 |
    |
    | 额定电压 | 2, 6, 12, 18, 24 | Volt |
    | 空载速度 | 7,000, 8,480, 8,460, 8,460, 8,900 | rpm |
    | 空载电流 | 60.0, 16.0, 7.7, 4.9, 3.5 | mA |
    | 端子电阻 | 0.7, 3.2, 17.3, 38.4, 65.0 | W |
    | 最大输出功率 | 3.0, 3.6, 3.1, 3.2, 3.1 | W |
    | 堵转扭矩 | 7.6 (1.08), 12.5 (1.78), 9.3 (1.32), 9.4 (1.34), 9.4 (1.34) | mNm (oz-in) |
    | 最大效率 | 73, 82, 80, 81, 81 | % |
    | 最大连续速度 | 12,000 | rpm |
    | 最大连续扭矩 | 4.8 (0.81), 5.7 (0.81), 4.8 (0.68), 4.9 (0.7), 4.8 (0.68) | mNm (oz-in) |
    | 最大连续电流 | 1.84, 0.86, 0.37, 0.25, 0.19 | A |
    | 反电动势常数 | 0.28, 0.70, 1.40, 2.10, 2.67 | mV/rpm |
    | 扭矩常数 | 2.67, 6.70, 13.40, 20.10, 25.50 | mNm/A |
    | 电机调节率 | 98.2, 71.3, 96.3, 95.05, 99.96, 103 | /Nm² |
    | 摩擦扭矩 | 0.16 (0.03), 0.1 (0.02), 0.1 (0.02), 0.1 (0.02), 0.09 (0.02) | mNm (oz-in) |
    | 转子电感 | 0.10, 0.11, 0.40, 0.90, 1.41 | mH |
    | 机械时间常数 | 6.9, 7.8, 7.7, 7.2, 7.2 | ms |
    | 转子惯量 | 0.70, 1.10, 0.80, 0.76, 0.72 | g.cm² |
    | 热阻(转子/主体) | 10 / 30 | °C/W |
    | 热时间常数(转子/定子) | 7 /400 | °C/W |
    | 工作温度范围 | -30°C to 85°C (-22°F to 185°F) | °C (°F) |

    产品特点和优势


    1. 高效能:17N78的最高效率可达82%,使其在多种应用中表现出色。
    2. 低功耗:空载电流极低,有助于延长电池寿命。
    3. 高精度控制:利用贵金属换向设计,提供更稳定的运行性能和更高的精度。
    4. 坚固耐用:采用耐用材料和先进的制造工艺,确保长期稳定运行。

    应用案例和使用建议


    1. 工业自动化:适用于各种工业自动化设备,提高生产线效率。
    2. 医疗器械:可用于精密医疗器械,如手术机器人等。
    3. 精密仪器:适用于需要精确控制和高精度的应用场合。
    使用建议:
    - 在选择合适的电源电压时,需考虑电机的额定电压范围。
    - 确保电机的工作环境温度符合其工作温度范围。
    - 定期检查电机的安装情况,确保轴向和径向负载不超过最大允许值。

    兼容性和支持


    17N78与多种电子元器件和设备兼容,且提供全面的技术支持。制造商Portescap承诺为用户提供优质的售后服务和技术支持,帮助解决任何潜在问题。

    常见问题与解决方案


    1. 问题:电机发热严重
    - 解决方案:检查散热系统是否正常工作,确保电机处于适宜的工作温度范围内。

    2. 问题:电机转速不稳定
    - 解决方案:检查电源电压是否稳定,调整负载以保持适当的平衡。
    3. 问题:电机无法启动
    - 解决方案:确认电源连接正确,检查是否有外部干扰影响电机启动。

    总结和推荐


    17N78以其卓越的性能、稳定可靠的操作和广泛的适用范围,在市场上具有很高的竞争力。其低功耗、高效率和精密控制等特点使其成为众多应用的理想选择。我们强烈推荐使用17N78电机来满足您的特定需求。

17N78210E.1参数

参数
最大工作供电电压 12 V 直流
电机类型 有刷电机
功率 3.1W
额定电流 370mA
功能 Standard
最小工作供电电压 12 V 直流
电机类型 - AC,DC -
接口类型 -
电压 - 负载 -
拓扑 -
工艺 -
长*宽*高 38.9mm(长度)*17mm(宽度)
零件状态 在售
包装方式 散装

17N78210E.1厂商介绍

Portescap是一家全球领先的微型电机制造商,专注于设计和生产高品质的电机解决方案。公司的产品主要分为以下几类:

1. 无刷直流电机:适用于需要高效率和长寿命的应用,如医疗设备、工业自动化和家用电器。
2. 有刷直流电机:适用于需要简单控制和成本效益的应用,如玩具、个人护理设备和便携式电子产品。
3. 步进电机:适用于需要精确位置控制的应用,如打印机、扫描仪和机器人。
4. 伺服电机:适用于需要高精度和快速响应的应用,如自动化生产线、精密仪器和****设备。

Portescap的产品广泛应用于医疗、工业、消费电子和汽车等多个领域。

Portescap的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 定制解决方案:能够根据客户需求提供定制化的电机解决方案。
- 全球网络:在全球设有生产基地和销售网络,提供快速响应和本地化服务。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。

17N78210E.1数据手册

厂牌 PDF简要描述 下载
PORTESCAP 电机驱动器 PORTESCAP 17N78210E.1 17N78210E.1数据手册

17N78210E.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 146.6608 ¥ 1227.3676
5+ $ 134.7861 ¥ 1127.991
10+ $ 129.9719 ¥ 1087.7025
25+ $ 123.8698 ¥ 1036.6356
50+ $ 123.2271 ¥ 1031.2568
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1227.36
直接购买
加入购物车
