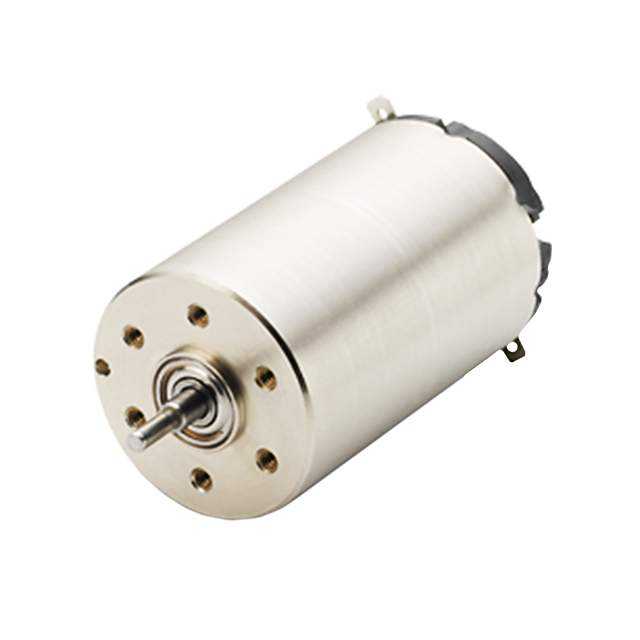

25GST2R82-216P.1

产品分类: 电机驱动器
厂牌: PORTESCAP
产品描述: Portescap 24 W直流有刷电机 直流电动机, 24 V 直流, 10320 rpm, 3mm轴直径, 30 mNm最大输出
供应商型号: 8929139
供应商: 海外现货
标准整包数: 1
PORTESCAP 电机驱动器 25GST2R82-216P.1

25GST2R82-216P.1概述


    产品简介


    产品名称:Brush DC电机
    产品类型: 直流电机
    主要功能: Brush DC电机(有刷直流电机)是通过电刷和换向器实现电能转换的一种电机。它具有良好的调速性能和控制性能,适用于需要高扭矩、高精度和可控转速的应用场景。
    应用领域:
    - 工业自动化设备
    - 医疗器械
    - 家用电器
    - 机器人技术
    - 汽车工业

    技术参数


    以下是25GST2R82型号的具体技术参数:
    | 参数 | 值 |

    | 额定电压 | 18V (228E, 230E), 24V (216P), 35V (216E) |
    | 空载转速 | 11,125rpm (228E), 11,450rpm (230E), 10,320rpm (216P), 7,850rpm (216E) |
    | 空载电流 | 110mA (228E, 230E), 70mA (216P), 40mA (216E) |
    | 终端电阻 | 1.6Ω (228E), 1.3Ω (230E), 3.3Ω (216P), 12.5Ω (216E) |
    | 最大输出功率 | 23.8W (228E), 26.0W (230E), 24.0W (216P), 23.3W (216E) |
    | 堵转转矩 | 172mNm (228E), 206mNm (230E), 160mNm (216P), 118mNm (216E) |
    | 最高效率 | 81% (228E), 83% (230E), 81% (216P), 78% (216E) |
    | 最大连续转速 | 10,000rpm (所有型号相同) |
    | 最大连续转矩 | 30mNm (228E, 230E, 216P), 30mNm (216E) |
    | 最大连续电流 | 2.10A (228E), 2.30A (230E), 1.45A (216P), 0.75A (216E) |
    | 反电动势常数 | 1.60mV/rpm (228E), 1.56mV/rpm (230E), 2.30mV/rpm (216P), 4.40mV/rpm (216E) |
    | 扭矩常数 | 15.30mNm/A (228E), 14.90mNm/A (230E), 22.00mNm/A (216P), 42.00mNm/A (216E) |
    | 调节率 | 6.9%/Nms (228E), 5.9%/Nms (230E), 6.8%/Nms (216P), 7.10%/Nms (216E) |
    | 摩擦转矩 | 1.68mNm (228E, 230E, 216P, 216E) |
    | 转子电感 | 0.10mH (228E, 230E, 216P), 0.80mH (216E) |
    | 机械时间常数 | 6.9ms (228E), 5.9ms (230E), 6.8ms (216P), 7.1ms (216E) |
    | 转子惯量 | 10.00g.cm² (所有型号相同) |
    | 热阻 | 不适用 |
    | 热时间常数 | 不适用 |
    | 工作温度范围 | -30°C到85°C (-22°F到185°F) |
    | 轴承负载 | 100°C (212°F) |
    | 轴承最大负荷 | 径向12.0N (43.2oz), 轴向680N (2,445.9oz) |
    | 轴隙 | 径向<0.03mm (<0.0012in),轴向0.15mm (0.0059in) |
    | 重量 | 111g (3.92oz) |

    产品特点和优势


    - 高效节能:高效率设计,有效降低能源消耗。
    - 强大转矩:在不同电压条件下都能提供出色的堵转转矩,适用于重载应用。
    - 精准控制:通过反电动势常数和扭矩常数可以精确调节电机的工作状态。
    - 宽泛的工作温度范围:适应各种极端环境,提高可靠性和耐用性。
    - 易于集成:具备多种接口和尺寸选择,便于安装和使用。

    应用案例和使用建议


    应用案例:
    - 工业机器人手臂的驱动:利用高扭矩特性进行精细定位。
    - 医疗设备中的泵送系统:确保稳定性和精度,减少噪声。
    使用建议:
    - 在选择电机时,需根据具体应用场景匹配合适的电压等级。
    - 使用过程中注意散热,避免长时间满负荷运行导致过热损坏。
    - 根据负载情况调整电机转速和扭矩,以达到最佳性能。

    兼容性和支持


    - 该产品支持多种电源输入和输出接口,兼容市面上常见的控制系统。
    - 厂商提供详尽的技术支持文档和售后服务,确保用户在使用过程中遇到问题能够得到及时的帮助。

    常见问题与解决方案


    常见问题:
    1. 电机发热严重怎么办?
    - 解决方案:确保良好的散热条件,避免长时间满载运行;检查是否有异常负载。
    2. 电机运行时噪音大如何处理?
    - 解决方案:检查安装是否稳固,轴承是否磨损,必要时更换新的轴承。
    3. 电机转速不稳定是什么原因?
    - 解决方案:检查电源电压是否稳定,重新校准电机参数,确认负载是否均匀分布。

    总结和推荐


    产品评估:
    25GST2R82型号的Brush DC电机在工业、医疗等领域表现优异,特别是在需要高扭矩和稳定性的应用场景中展现出色性能。它的高效节能、稳定控制等特点使其在市场上具有很强的竞争优势。
    推荐使用:
    鉴于其广泛的应用范围和卓越的性能,强烈推荐在高要求的工业自动化、医疗器械和其他对电机性能有严格要求的应用场景中采用此产品。

25GST2R82-216P.1参数

参数
功率 24W
工艺 -
功能 Standard
电压 - 负载 -
最小工作供电电压 24 V 直流
额定电流 1.45A
拓扑 -
电机类型 - AC,DC -
电机类型 有刷电机
接口类型 -
最大工作供电电压 24 V 直流
长*宽*高 61.5mm(长度)*25mm(宽度)
零件状态 在售
包装方式 托盘

25GST2R82-216P.1厂商介绍

Portescap是一家全球领先的微型电机制造商,专注于设计和生产高品质的电机解决方案。公司的产品主要分为以下几类:

1. 无刷直流电机:适用于需要高效率和长寿命的应用,如医疗设备、工业自动化和家用电器。
2. 有刷直流电机:适用于需要简单控制和成本效益的应用,如玩具、个人护理设备和便携式电子产品。
3. 步进电机:适用于需要精确位置控制的应用,如打印机、扫描仪和机器人。
4. 伺服电机:适用于需要高精度和快速响应的应用,如自动化生产线、精密仪器和****设备。

Portescap的产品广泛应用于医疗、工业、消费电子和汽车等多个领域。

Portescap的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 定制解决方案:能够根据客户需求提供定制化的电机解决方案。
- 全球网络:在全球设有生产基地和销售网络,提供快速响应和本地化服务。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。

25GST2R82-216P.1数据手册

厂牌 PDF简要描述 下载
PORTESCAP 电机驱动器 PORTESCAP 25GST2R82-216P.1 25GST2R82-216P.1数据手册

25GST2R82-216P.1封装设计

查看详情并下载
Symbol
Footprint
3D Model
