24452

产品分类: 电机驱动器
厂牌: LITTELFUSE
产品描述: 12V 有刷直流电机 12VDC 12VDC 底座安装
供应商型号: 24452
供应商: Master
标准整包数: 1
LITTELFUSE 电机驱动器 24452

24452概述

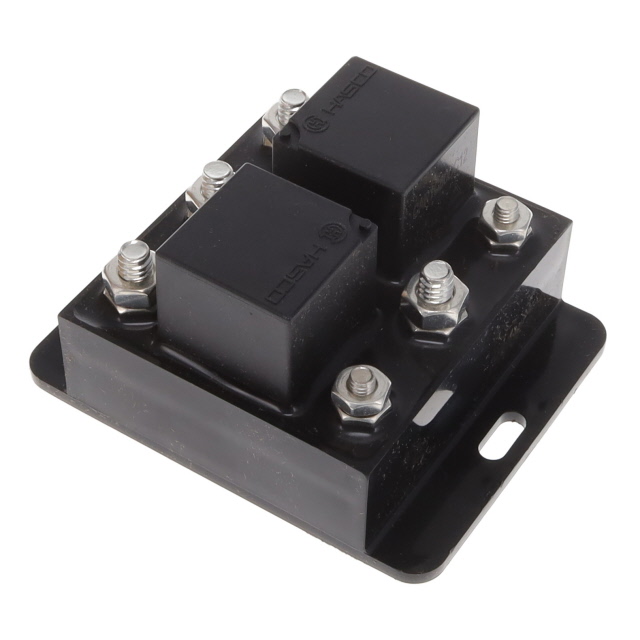

    前向和反向继电器模块技术手册

    产品简介


    前向和反向继电器模块是专为高功率电机反转设计的电子元件。它主要用于卡车、农业机械及其他重型设备的翻盖和卷帘控制、升降机、舱口盖、绞盘、雪铲、进气/排气风扇、车辆伸出机构以及其他需要反转操作的应用场景。此继电器模块通过控制系统中的脉冲信号自动切换电机的运行方向。当开关断开时,动态制动机制能够迅速停止电机的运转。此低轮廓设计可以节省空间,并且采用锚固于环氧树脂内的金属螺柱以增加稳固性。

    技术参数


    - 额定电流:间歇性操作下70A,连续操作下50A(均为12V DC)。
    - 电机启动峰值电流:150A。
    - 吸引电压:最大7.8V。
    - 线圈电阻:82Ω±10%。
    - 振动抵抗:10-55Hz频率范围内,双振幅1.5mm。
    - 工作温度范围:-40°C至85°C。
    - 绝缘强度:线圈和触点之间500V RMS。
    - 尺寸:73.9mm x 91.7mm x 47.2mm。

    产品特点和优势


    该继电器模块具备多项显著优势:
    - 动态制动:确保电机在关闭时平稳停止。
    - 承载重负载电流的能力:无论是间歇性还是连续操作都游刃有余。
    - 高性能银氧化锡合金触点:提供长久使用寿命。
    - 全密封结构:达到IP67防护等级,可防潮耐极端恶劣环境。
    - 适配火花抑制要求:提升安全性。
    - 锡镀黄铜螺柱及硬件:增强抗腐蚀性能。

    应用案例和使用建议


    此模块适用于各种重型设备如卡车上的翻盖系统、吊车、船闸、风扇控制等。建议在间歇性操作时采用“瞬时通-断-瞬时通”的模式;而在持续性操作时则应采用“常通-断-常通”。这种灵活的切换模式有助于延长继电器的使用寿命并提高效率。

    兼容性和支持


    本模块支持多种不同的控制器配置,例如SPDT单刀双掷、DPDT双极双掷及旋转式换向开关。制造商还提供了相应的配件保护罩来进一步保障设备安全。如有任何疑问或需要技术支持,请访问官网以获取最新信息。

    常见问题与解决方案


    - 问题:装置无法正常工作。
    解决方案:检查接线是否正确连接;确认电源电压是否符合要求。
    - 问题:电机频繁出现过热现象。
    解决方案:确保装置未长时间处于满载状态;适当降低负载以减少发热。


    总结和推荐


    综上所述,这款Littelfuse的前向和反向继电器模块凭借其出色的电气特性和坚固耐用的设计,在众多重工业应用场景中表现出色。尤其适用于那些对电机运行方向控制有着严格需求的场合。对于那些寻找高效可靠的电机控制解决方案的企业来说,这是一款值得推荐的产品。

24452参数

参数
额定电流 -
功率 -
电压 - 负载 12V
工艺 -
电机类型 - AC,DC -
最小工作供电电压 12VDC
功能 -
电机类型 有刷直流电机
最大工作供电电压 12VDC
接口类型 -
拓扑 -
安装方式 底座安装
零件状态 在售
包装方式 散装

24452厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

24452数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电机驱动器 LITTELFUSE 24452 24452数据手册
