TLP7820(TP4,E

产品分类: 其他放大器
厂牌: TOSHIBA
产品描述: 12mA 5.5V Isolation SOIC-8 贴片安装
供应商型号: 757-TLP7820TP4E
供应商: Mouser
标准整包数: 1

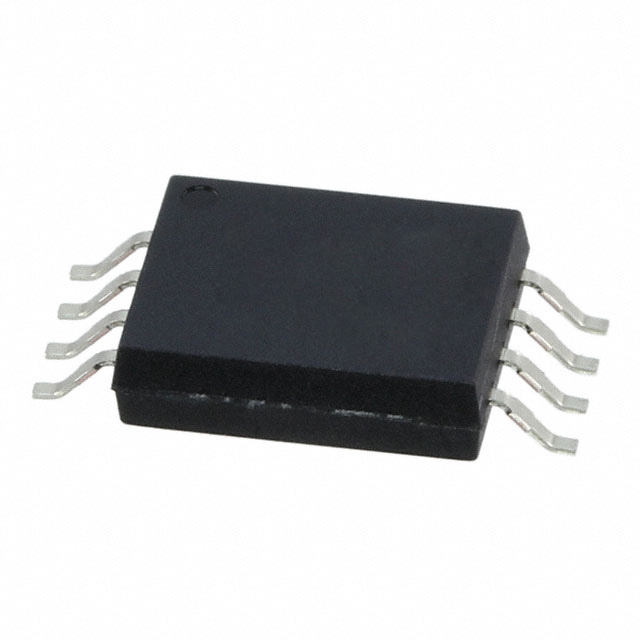

TOSHIBA 其他放大器 TLP7820(TP4,E

TLP7820(TP4,E概述

    TLP7820 光結合型アイソレーションアンプ:技術仕様、特長、用途

    1. 产品简介


    TLP7820 是一款由东芝电子设备与存储公司生产的光耦合隔离放大器。它特别设计用于电机电流检测以及逆变器中的电流或电压检测。该产品采用了输入侧高精度 ΔΣ 型 ADC 和输出侧高精度 DAC 的 IC 设计,确保了高效且精确的数据传输。

    2. 技术参数


    TLP7820 的关键技术和性能参数如下表所示:
    | 参数 | 规格 | 单位 |
    |
    | 电源电压(输入/输出) | 4.5~5.5 | V |
    | 输入电压范围 | -200~200 | mV |
    | 工作温度范围 | -40~105 | °C |
    | 输出带宽(-3 dB) | 230 | kHz |
    | 非线性度 | 0.02 | % |
    | 输出高电平电压 | 8.2 | V |
    | 输出低电平电压 | 0.015 | V |
    | 传道延迟时间(10%-90%) | 1.9 | μs |

    3. 产品特点和优势


    TLP7820的主要特点是其高精度的输入输出电路,具体表现为:
    - 增益精度: ±0.5%(B级增益)。
    - 共模瞬态抗扰度: 15 kV/μs。
    - 工作温度范围: -40°C 至 105°C,适应各种恶劣环境。
    - 安全认证: 获得了多项国际标准的安全认证,如 UL1577, CSA Component Acceptance Service No.5A, VDE 认证等。
    这些特性使得 TLP7820 在电机控制和电力转换系统中表现出色,特别是在需要高精度和可靠性的应用场景中。

    4. 应用案例和使用建议


    TLP7820广泛应用于电机电流检测及逆变器中的电流或电压检测。例如,在工业自动化系统中,它可以用于监测电机的运行状态,确保系统的稳定性和安全性。
    使用建议:
    - 由于输入电压范围较宽(-200mV到200mV),因此在接收到超出此范围的电压时,可能需要添加额外的保护电路。
    - 在极端环境下使用时,应注意保持工作温度在规定范围内,避免热效应影响精度。

    5. 兼容性和支持


    TLP7820可以与多种电源和传感器相兼容,且具备良好的电气隔离能力。对于技术支持和服务,东芝电子设备与存储公司提供了详尽的产品文档、测试报告等资料,并保证及时响应客户的咨询和支持需求。

    6. 常见问题与解决方案


    - Q: 如何正确焊接?
    - A: 确保焊接温度在260°C以下且不超过10秒。采用铅自由焊料时,需遵循特定的温度曲线。

    - Q: 如何储存该产品?
    - A: 存储时应避免湿气、直射阳光以及腐蚀性气体。建议温度范围为5°C至35°C,湿度范围为45%至75%。

    7. 总结和推荐


    总体而言,TLP7820是一款高性能的光耦合隔离放大器,适用于需要高精度和强抗干扰能力的应用场合。其优越的技术指标、广泛的兼容性以及可靠的性能使其成为电机控制和逆变器应用的理想选择。强烈推荐使用这款产品以提升系统的整体性能和可靠性。

TLP7820(TP4,E参数

参数
放大器类型 Isolation
典型供电电流 12mA
最大工作供电电压 5.5V
最小工作供电电压 -
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TLP7820(TP4,E厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TLP7820(TP4,E数据手册

厂牌 PDF简要描述 下载
TOSHIBA 其他放大器 TOSHIBA TLP7820(TP4,E TLP7820(TP4,E数据手册

TLP7820(TP4,E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.279 ¥ 53.0576
10+ $ 4.488 ¥ 37.9236
25+ $ 4.3956 ¥ 37.1428
100+ $ 3.5964 ¥ 30.3896
250+ $ 3.5748 ¥ 30.2071
500+ $ 3.171 ¥ 26.795
1000+ $ 3.1605 ¥ 26.7062
1500+ $ 2.898 ¥ 24.4881
3000+ $ 2.793 ¥ 23.6009
库存: 2762
起订量: 1 增量: 1
