首页  >  产品百科  >  TB67S539FTG(O,EL)

TB67S539FTG(O,EL)

产品分类: 电机驱动器
厂牌: TOSHIBA
产品描述: 4.5V~34V NMOS 有刷直流 双极电机 6V PWM Control and Power Stage,Driver - Fully Integrated VQFN-32 贴片安装,黏合安装
供应商型号: TB67S539FTG(O,EL)
供应商: 国内现货
标准整包数: 4000
TOSHIBA 电机驱动器 TB67S539FTG(O,EL)

TB67S539FTG(O,EL)概述

    文章:TB67S539FTG——高性能两相步进电机驱动IC的技术解读

    一、产品简介


    TB67S539FTG是由东芝电子设备及存储公司研发的一款采用BiCD工艺制造的高性能两相步进电机驱动集成电路(IC)。作为一款PWM斩波控制的双极性步进电机驱动芯片,该产品能够为用户提供可靠且高效的电机驱动解决方案。适用于多种应用场景,如工业自动化、医疗设备、家用电器和办公设备等。

    二、技术参数


    以下是TB67S539FTG的主要技术规格:
    - 驱动类型:BiCD工艺,双极性PWM斩波驱动
    - 输出电压范围:40V
    - 最大电流:2.0A(绝对最大额定值)
    - 内置功能:过流保护(ISD)、过热关断(TSD)、欠压锁定(UVLO)
    - 电源输入:单路VM电源输入
    - 接口控制:时钟输入、方向控制(CW/CCW)、睡眠模式(SLEEPX)
    - 封装形式:QFN32(5mm×5mm)
    - 工作温度范围:根据具体应用而定
    三、产品特点与优势
    1. 高集成度:采用BiCD工艺,内部集成了电流检测系统(ACDS),无需外部电流检测电阻,大幅简化电路设计。
    2. 高效能:通过先进的动态混合衰减(ADMD)技术实现高效率PWM恒流控制,提升整体效率。
    3. 灵活控制:支持全步、半步、四分之一步、1/8、1/16、1/32步分辨率操作,满足多样化的应用场景需求。
    4. 高可靠性:内置多重保护机制,包括过流检测、过温关断和欠压锁定,确保系统运行安全。
    5. 低功耗设计:内部调节器有效降低功耗,提高能源利用效率。
    四、应用案例与使用建议
    1. 工业自动化设备:适用于各种需要高精度定位的机器人关节和自动化机械臂,推荐使用1/32分辨率以实现精准控制。
    2. 打印机与扫描仪:利用高分辨率步进控制实现高速且稳定的运动轨迹,可调整ADMD阈值以适应不同纸张厚度。
    3. 医疗器械:适合应用于超声设备或医用泵,建议配置散热片以保证电机稳定工作。
    使用建议:
    - 确保VM引脚和GND引脚布局合理,避免信号干扰。
    - 通过调节DECAY1和DECAY2引脚优化能量回收效率,减少热量累积。
    五、兼容性与支持
    该产品可与其他标准接口的步进电机轻松兼容,并提供完善的文档支持和技术咨询服务。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电流异常 | 检查VM供电电压是否正常;确认OUTA1、OUTA2与OUTB1、OUTB2连接无误。 |
    | 设备过热报警 | 安装散热片,检查散热通道设计是否符合要求。 |
    | 运行噪声大 | 调整PWM频率或切换到ADMD模式。 |
    七、总结与推荐
    TB67S539FTG凭借其高效能、高集成度以及强大的保护功能,成为一款极具竞争力的步进电机驱动芯片。无论是工业还是消费类应用,其卓越的性能都能满足客户多样化的需求。因此,强烈推荐此款产品用于需要高精度、稳定性的电机驱动场景。

    最终结论:TB67S539FTG是一款优秀的步进电机驱动IC,推荐使用!

TB67S539FTG(O,EL)参数

参数
最大工作供电电压 -
工艺 NMOS
电机类型 - AC,DC 有刷直流
电机类型 双极电机
电压 - 负载 4.5V~34V
接口类型 PWM
最小工作供电电压 6V
额定电流 -
功率 -
拓扑 -
功能 Control and Power Stage,Driver - Fully Integrated
通用封装 VQFN-32
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

TB67S539FTG(O,EL)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TB67S539FTG(O,EL)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 电机驱动器 TOSHIBA TB67S539FTG(O,EL) TB67S539FTG(O,EL)数据手册

TB67S539FTG(O,EL)封装设计

查看详情并下载
Symbol
Footprint

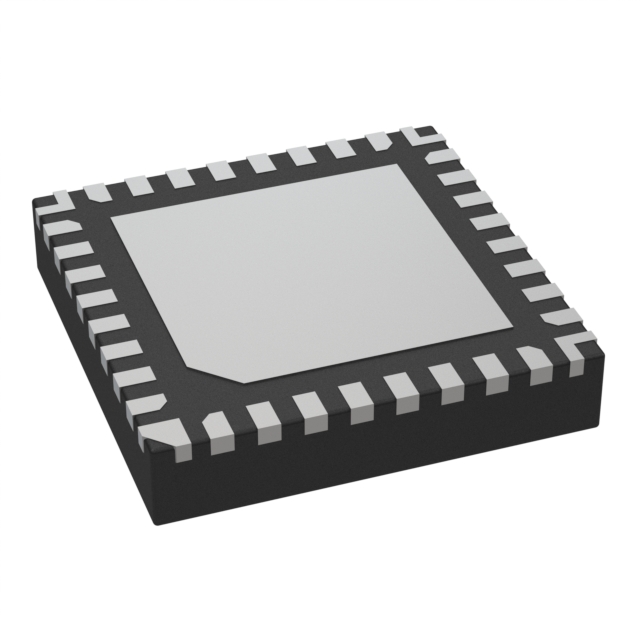

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 5.1528
8000+ ¥ 5.0669
16000+ ¥ 4.981
32000+ ¥ 4.8952
库存: 12000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 20611.2
