XCL220B113FR-G

产品分类: 其他稳压器
产品描述: Buck CL-2025-02 贴片安装,黏合安装
供应商型号: 3536012
供应商: element14
标准整包数: 1

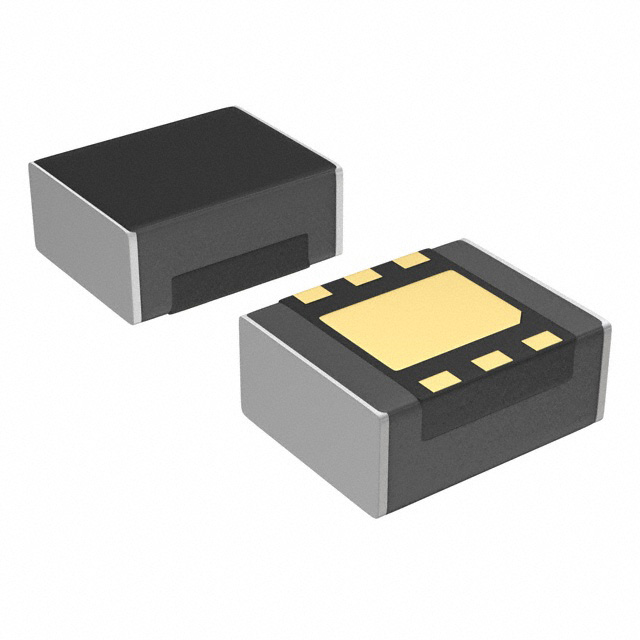

TOREX SEMICONDUCTOR 其他稳压器 XCL220B113FR-G

XCL220B113FR-G概述

    XCL219/XCL220 系列微DC/DC降压转换器

    产品简介


    XCL219/XCL220系列是东芝公司开发的一种高效同步降压型微DC/DC转换器,集成了电感器和控制IC于一个紧凑的小封装(尺寸为2.0mm×2.5mm,高1.0mm)。这类器件旨在简化电路设计并减少噪声和其他操作故障,特别适合应用于笔记本电脑、平板电脑、固态硬盘、手机、数码相机、便携式游戏机等众多领域。

    技术参数


    - 输入电压范围:2.5V至5.5V
    - 输出电压范围:0.8V至3.6V(精度±2.0%)
    - 振荡频率:3.0MHz
    - 最大输出电流:1.0A
    - 效率:最高可达93%(输入电压5.0V,输出电压3.3V/300mA)
    - 控制方式:HiSAT-COT、PWM、HiSAT-COT+PWM/PFM自动切换
    - 保护功能:热关断、电流限制、短路保护
    - 其他特性:软启动、内置UVLO(欠压锁定)、输出电容放电
    - 工作温度范围:-40℃~+105℃
    - 封装形式:CL-2025-02
    - 环保标准:符合欧盟RoHS标准,无铅

    产品特点和优势


    - 集成电感和控制IC于一芯片,极大简化了电路设计。
    - 高速瞬态响应技术HiSAT-COT确保高精度和高稳定性电源供应。
    - 支持自动PWM/PFM切换模式,确保轻载时低功耗。
    - 宽电压输入范围和高效率特性使其广泛适用于多种消费电子设备。
    - 超小封装,有助于提高产品集成度,降低制造成本。

    应用案例和使用建议


    XCL219/XCL220系列被广泛用于各类移动设备中,例如笔记本电脑和平板电脑。在实际使用中,为了获得最佳效果,应注意以下几个方面:
    - 在输入输出电压差较小的情况下,选择100%占空比模式以保持高输出电压稳定性和高速响应。
    - 使用低ESR陶瓷电容器作为输出电容,可以实现快速瞬态响应。
    - 当输出电压未达到设定值时,可以利用电流限制功能避免输入电流过载。

    兼容性和支持


    该系列产品与市面上常见的陶瓷电容器高度兼容,能够轻松集成到现有设计中。此外,东芝公司还提供了详尽的技术支持文档和客户服务中心,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题: 输出电压不稳定。
    - 解决方法: 确保外部元件选型正确,尤其是陶瓷电容器。如需要,可调整内部R1和R2电阻值来校准输出电压。

    2. 问题: 转换器在轻负载下效率下降。
    - 解决方法: 使用HiSAT-COT+PWM/PFM自动切换模式,这有助于在轻载条件下提高效率。

    总结和推荐


    总体而言,XCL219/XCL220系列凭借其高效能、紧凑设计及出色的可靠性,成为当前市场上极具竞争力的产品之一。特别是其高度集成化的特点和优良的性能表现,非常适合对体积和功耗有严格要求的应用场景。因此,对于寻求高性能、高可靠性的DC/DC转换解决方案的用户来说,XCL219/XCL220系列无疑是理想的选择。

XCL220B113FR-G参数

参数
拓扑 Buck
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

XCL220B113FR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL220B113FR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 其他稳压器 TOREX SEMICONDUCTOR XCL220B113FR-G XCL220B113FR-G数据手册

XCL220B113FR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.9422
10+ ¥ 14.22
100+ ¥ 11.55
500+ ¥ 9.94
1000+ ¥ 9.7
3000+ ¥ 8.22
库存: 3748
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.94
