XCL219B113FR-G

产品分类: 其他稳压器
产品描述: Buck CL-2025-02 贴片安装,黏合安装
供应商型号: 3536000RL
供应商: element14
标准整包数: 1

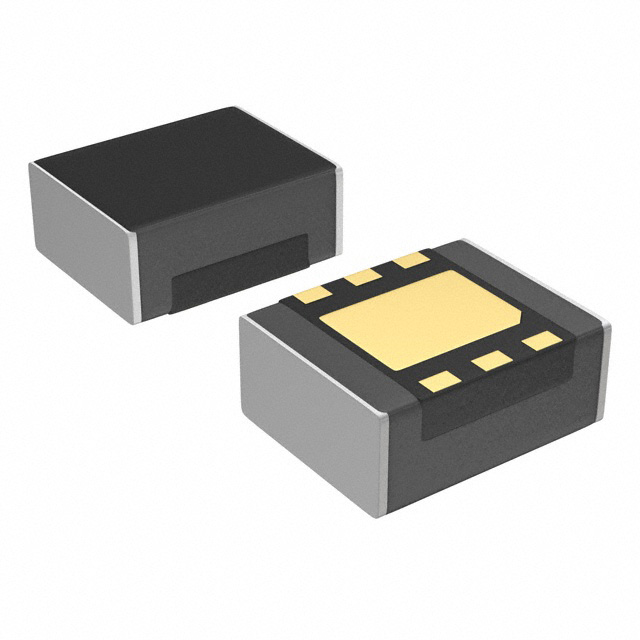

TOREX SEMICONDUCTOR 其他稳压器 XCL219B113FR-G

XCL219B113FR-G概述

    XCL219/XCL220系列微DC/DC转换器技术手册

    1. 产品简介


    XCL219/XCL220系列是东芝(Torex)公司推出的一款集成式同步降压型微DC/DC转换器。该系列在极小的封装尺寸(2.0mm×2.5mm, 高度为1.0mm)内集成了电感和控制IC。这款微DC/DC转换器适用于各种需要内部固定输出电压的应用,其输入电压范围为2.5V至5.5V,支持0.8V至3.6V的输出电压。特别值得一提的是,它采用了专利的高速瞬态响应技术HiSAT-COT,提供快速启动时间和优良的电源电压稳定性。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2.5V ~ 5.5V |
    | 输出电压范围 | 0.8V ~ 3.6V(精度±2.0%) |
    | 振荡频率 | 3.0MHz |
    | 最大输出电流 | 1.0A |
    | 效率 | 93%(VIN=5.0V, VOUT=3.3V/300mA) |
    | 控制方式 | HiSAT-COT + PWM(XCL219),HiSAT-COT + PWM/PFM自动切换(XCL220) |
    | 热关断 | 支持 |
    | 过流保护 | 支持 |
    | 短路保护 | 支持 |
    | 软启动电路 | 内置 |
    | 输出电容 | 低ESR陶瓷电容 |
    | 工作环境温度 | -40℃ ~ +105℃ |
    | 封装形式 | CL-2025-02 |

    3. 产品特点和优势


    XCL219/XCL220系列具备多种独特功能和优势:
    - HiSAT-COT技术:采用高速瞬态响应技术,实现快速的输出电压稳定性和低输出电压纹波。
    - 高效率:最高可达93%,确保在不同负载条件下的高效能表现。
    - 内置保护机制:包括热关断、过流保护和短路保护,确保长时间安全运行。
    - 紧凑设计:集成电感和控制IC,实现高度集成和小型化设计。
    - 广泛的适用范围:适用于笔记本电脑、平板电脑、固态硬盘、手机、数码相机等多种电子设备。

    4. 应用案例和使用建议


    该系列微DC/DC转换器适用于多种便携式电子产品,例如笔记本电脑、平板电脑、固态硬盘、手机、数码相机和便携游戏机。实际应用中,推荐使用低ESR陶瓷电容作为输出电容,以提高瞬态响应性能。在输入电压与输出电压差值较小的情况下,建议使用大于20μF的电容值,以避免瞬态响应问题。

    5. 兼容性和支持


    XCL219/XCL220系列具有良好的兼容性,可以与各种符合标准的外部组件配合使用。东芝提供了详尽的技术支持文档,包括封装信息和典型电路图,帮助用户更好地进行设计和调试。

    6. 常见问题与解决方案


    - 问:如何处理输入电压接近最小输入电压的情况?
    - 答: 在这种情况下,可能会影响电流限制电路的正常工作。建议采取措施增加输入电压或减少负载。
    - 问:如何应对输入电压与输出电压差值较低的情况?
    - 答: 可能会导致负载稳定性下降。建议增加电容值或调整负载以改善稳定性。
    - 问:如何避免软启动期间输出电压低于短路保护阈值?
    - 答: 确保在软启动过程中输出电压能够迅速上升到设定值,可适当调整软启动时间或外部电容值。

    7. 总结和推荐


    综上所述,XCL219/XCL220系列微DC/DC转换器以其卓越的性能、紧凑的设计和丰富的保护机制,在多种应用中表现出色。特别是针对便携式电子设备,它提供了高效率、高可靠性以及易用性。因此,强烈推荐用于需要高性能、紧凑设计和广泛温度范围的应用场合。

XCL219B113FR-G参数

参数
拓扑 Buck
通用封装 CL-2025-02
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XCL219B113FR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XCL219B113FR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 其他稳压器 TOREX SEMICONDUCTOR XCL219B113FR-G XCL219B113FR-G数据手册

XCL219B113FR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.3294
10+ ¥ 15.5856
50+ ¥ 13.29
100+ ¥ 11.67
250+ ¥ 10.38
500+ ¥ 9.54
库存: 2982
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.32
直接购买
加入购物车
