APAEA1575R0940K14-T

产品分类: 天线
厂牌: ABRACON
产品描述: 1.5 50Ω 1.575GHz 5MHz 黏合安装 9mm*9mm*4mm
供应商型号: 815-A1575R0940K14-T
供应商: Mouser
标准整包数: 1
ABRACON 天线 APAEA1575R0940K14-T

APAEA1575R0940K14-T概述

    电子元器件技术手册:APAEA1575R0940K14-T GPS/WLAN Patch Antenna

    产品简介

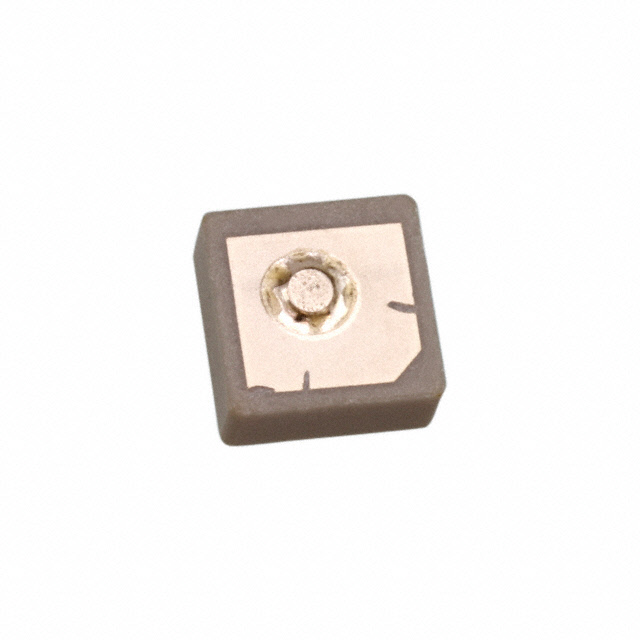

    APAEA1575R0940K14-T 是一款紧凑型 GPS 和 WLAN 天线模块,专为高精度定位和无线通信设计。作为一款针脚式天线,它具备多种定制选项,且符合 RoHS 规范,非常适合各种工业及消费类应用。其主要功能包括支持 GPS 和 WLAN 频段的接收,并以右旋圆极化(RHCP)模式工作。广泛应用于汽车导航、海洋浮标、测量设备、智能手机、笔记本电脑、便携导航设备(PND)、个人数字助理(PDA)以及医疗监测装置等领域。

    技术参数


    以下是 APAEA1575R0940K14-T 的关键技术规格:
    - 尺寸: 9.0 × 9.0 × 4.0 mm
    - 工作频率范围: 1575 MHz
    - 中心频率: 1606 MHz(与 JL03V2.0 接地平面配合使用时)
    - 带宽: 5 MHz(回波损耗 ≤ -10 dB)
    - 增益: -1.0 dBic(标准化接地平面上的最大峰值增益)
    - 轴比: 5 dB
    - 驻波比 (VSWR): 中心频率时 ≤ 1.5
    - 阻抗: 50 Ω
    - 温度系数: -10 至 +10 ppm/°C
    此外,该天线结构采用陶瓷基板和银电镀工艺,具有良好的机械稳定性和电气性能。

    产品特点和优势


    1. 紧凑型设计:仅 9.0 × 9.0 × 4.0 mm 的小尺寸使其易于集成到各种设备中。
    2. 可定制化:提供灵活的设计选项,满足不同客户的需求。
    3. 高可靠性:RoHS 合规保证了环保标准,且支持 ISO9001:2008 认证。
    4. 多用途性:支持 GPS 和 WLAN 双频段,适合广泛的物联网和移动应用。
    5. 高性能:在高精度定位和数据传输方面表现优异。
    这些特性使得 APAEA1575R0940K14-T 在市场竞争中具备显著优势。

    应用案例和使用建议


    APAEA1575R0940K14-T 的典型应用场景包括:
    - 汽车导航系统中的定位天线模块;
    - 海洋浮标或其他水上设备中的远程监控;
    - 手机和笔记本电脑中的 WLAN 信号增强。
    为了优化性能,在安装过程中需要注意以下几点:
    1. 确保接地平面的大小和形状符合要求,否则可能需要微调。
    2. 避免天线靠近金属物体或高干扰源,以免影响信号质量。
    3. 使用 Abracon 提供的优化服务,进一步提升天线效率。

    兼容性和支持


    APAEA1575R0940K14-T 支持 SMA 接口适配器,并与标准 PCB 设计兼容。Abracon 提供全面的技术支持,包括天线优化服务和售后维护。

    常见问题与解决方案


    以下是用户常见的问题及其解决方案:
    1. 问题: 天线无法正常接收信号
    解决方案: 检查接地平面的尺寸和位置是否正确,必要时联系 Abracon 进行调整。
    2. 问题: 天线信号强度不足
    解决方案: 确认周围没有金属遮挡物,并调整安装角度。
    3. 问题: 天线损坏
    解决方案: 遵循说明书避免物理损伤,如弯曲或高温暴露。

    总结和推荐


    总体而言,APAEA1575R0940K14-T 是一款高性能、高可靠性的 GPS/WLAN 天线模块,适用于多种复杂应用场景。其小巧的外形、强大的功能和良好的性价比使其在市场上具有较强的竞争力。如果您需要一款既经济又高效的天线解决方案,这款产品值得推荐。
    推荐指数: ★★★★☆(4/5)
    尽管如此,由于该产品并非专门针对高可靠性或极端环境设计,因此对于军用、航空或生命支持类应用,建议选择更高标准的产品。

APAEA1575R0940K14-T参数

参数
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.5
带宽 5MHz
阻抗 50Ω
长*宽*高 9mm*9mm*4mm
安装方式 黏合安装
零件状态 在售
包装方式 托盘

APAEA1575R0940K14-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAEA1575R0940K14-T数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAEA1575R0940K14-T APAEA1575R0940K14-T数据手册

APAEA1575R0940K14-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8415 ¥ 40.9107
10+ $ 2.805 ¥ 23.7023
90+ $ 2.0628 ¥ 17.4307
540+ $ 1.782 ¥ 15.0579
1080+ $ 1.68 ¥ 14.196
库存: 114
起订量: 1 增量: 1
