首页  >  产品百科  >  AK2DCF1-156.2500

AK2DCF1-156.2500

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: 535-AK2DCF1-156.2500-ND
供应商: Digi-Key
标准整包数: 1

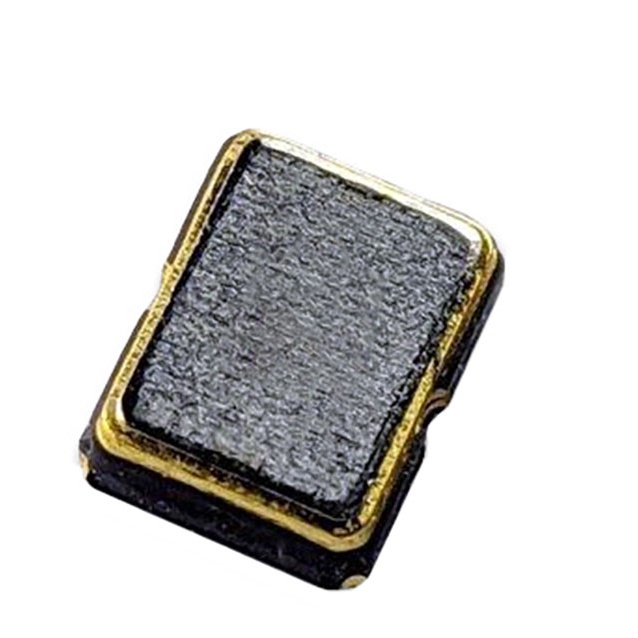

ABRACON  AK2DCF1-156.2500

AK2DCF1-156.2500概述

    ClearClock™ | Ultra-Low Jitter, Fixed-Frequency Miniature Clock Oscillator

    产品简介


    ClearClock™ 是一款由 Abracon 设计生产的超低抖动固定频率微型时钟振荡器。其核心优势在于极低的 RMS 相位抖动(<120 fs 典型值)和出色的电源效率。该系列产品广泛应用于光学收发器、网络和通信系统、数据中心、RF 系统基站、光纤通道、SONET/SDH、Gigabit 以太网等众多领域。产品尺寸小巧(2.5 x 2.0 x 1.0 mm),符合 RoHS 和 RoHS II 规范,提供多种输出电压和接口选项。

    技术参数


    - 封装尺寸: 2.5 x 2.0 x 1.0 mm
    - 频率范围: 100 MHz 至 200 MHz
    - 供应电压: 1.8 V, 2.5 V, 3.3 V
    - 标准频率: 100 MHz, 125 MHz, 148.5 MHz, 156.25 MHz, 200 MHz
    - 最大抖动: <120 fs 典型值 @ 156.25 MHz
    - 最大温度稳定性: ±25 ppm 过 -20°C 至 +70°C,±30 ppm 过 -40°C 至 +85°C
    - 电气特性:
    - 输出电流:
    - LVPECL: 30 mA 至 50 mA
    - LVDS: 10 mA 至 15 mA
    - HCSL: 22 mA 至 30 mA
    - 上升/下降时间:
    - LVPECL: 0.3 ns 至 0.6 ns
    - LVDS: 0.3 ns 至 0.5 ns
    - HCSL: 0.3 ns 至 0.6 ns
    - 启动时间: <2 ms

    产品特点和优势


    - 低抖动特性: 最大 RMS 抖动为 <120 fs(典型值),保证高精度信号传输。
    - 电源效率: 极低功耗,尤其是在 LVDS 输出模式下。
    - 温度稳定性: 在广泛的温度范围内保持卓越的稳定性。
    - 多电压选择: 支持 1.8 V、2.5 V 和 3.3 V 的供电电压,满足不同应用场景的需求。
    - 多输出格式: 可选 LVPECL、LVDS 和 HCSL 差分输出格式,灵活适配各种接口要求。

    应用案例和使用建议


    - 光学模块: 清晰稳定的时钟信号是确保数据传输质量的关键,ClearClock 可用于光模块的精确时钟同步。
    - 网络和通信系统: 在高速网络和通信系统中,低抖动和高稳定性是必须的。例如,在数据中心中,ClearClock 可确保各个子系统的时钟同步,提高整体系统的可靠性和性能。
    - 光纤通道和 SONET/SDH: 高速数据传输需要极低的抖动和高度稳定的时钟源,ClearClock 完美契合这些需求。

    兼容性和支持


    - 兼容性: ClearClock 支持多种输出接口,如 LVPECL、LVDS 和 HCSL,适用于不同的应用场景和系统设计。
    - 技术支持: Abracon 提供详尽的技术文档和专业的客户服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 电源电压不匹配怎么办?
    - 解决方案: 请确认您所需的电压等级,ClearClock 支持 1.8 V、2.5 V 和 3.3 V 三种电压选项。若需要非标配置,可联系 Abracon 获取支持。

    - 问题: 如何实现最佳的时钟同步?
    - 解决方案: 推荐使用 ClearClock 的参考测试电路,并遵循推荐的回流焊工艺参数进行焊接,以获得最佳的同步效果。

    总结和推荐


    总体来看,ClearClock 是一款卓越的高性能时钟振荡器,具备低抖动、高稳定性和灵活的电压支持,适用于广泛的高端应用。其出众的性能和丰富的功能使其成为市场上同类产品中的佼佼者。我们强烈推荐这一产品给寻求高性能时钟解决方案的设计工程师们。

AK2DCF1-156.2500参数

参数
长*宽*高 2.5mm*2mm*1.1mm
安装方式 贴片安装
应用等级 工业级
包装方式 散装

AK2DCF1-156.2500厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AK2DCF1-156.2500数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AK2DCF1-156.2500 AK2DCF1-156.2500数据手册

AK2DCF1-156.2500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6528 ¥ 56.2162
10+ $ 5.5682 ¥ 46.5985
50+ $ 5.0477 ¥ 42.2433
100+ $ 4.8392 ¥ 40.4983
500+ $ 4.3884 ¥ 36.7255
1000+ $ 4.2077 ¥ 35.2132
2500+ $ 4.0183 ¥ 33.6282
库存: 125
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.21
