首页  >  产品百科  >  ASD-3.6864MHZ-LC-T

ASD-3.6864MHZ-LC-T

产品分类:
厂牌: ABRACON
产品描述: Oscillator XO 3.6864MHz ±50ppm 15pF HCMOS 60% 3.3V 4-Pin SMD T/R
供应商型号: Q-ASD-3.6864MHZ-LC-T
供应商: 期货订购
标准整包数: 10

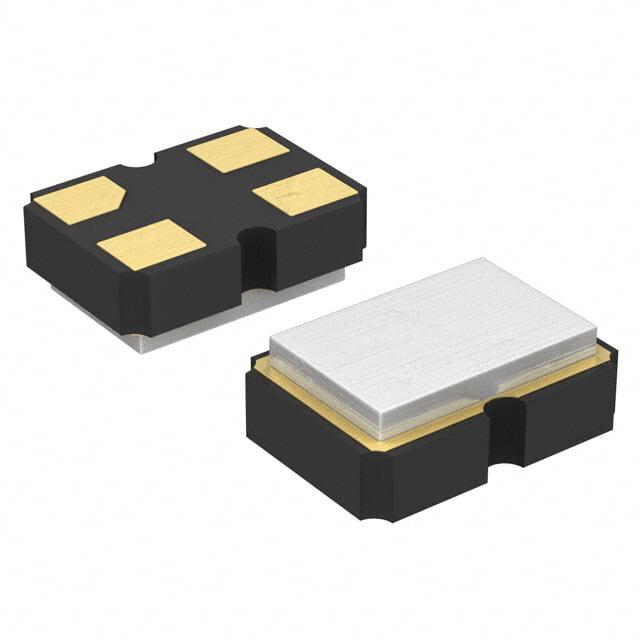

ABRACON  ASD-3.6864MHZ-LC-T

ASD-3.6864MHZ-LC-T概述

    # Abracon ABRASD 系列 HCMOS SMD 晶体振荡器

    产品简介


    Abracon ABRASD 系列 HCMOS SMD 晶体振荡器是一款高品质、紧凑型的晶体振荡器,广泛应用于多种电子设备中。此系列产品适用于 CCD 摄像头时钟、连接到 PC 或 PC 卡的设备、轻薄设备等多种场合。ABRASD 系列拥有超低的高度(最大 1.0mm),低电流消耗和三态功能,使其成为各种应用的理想选择。此外,它还符合 RoHS 标准,并且通过紧固稳定性选项提供高可靠性。

    技术参数


    基本规格
    - 尺寸:2.5 mm x 2.0 mm x 1.0 mm
    - 频率范围:0.750 MHz 到 60 MHz
    - 封装选项:裸装,单卷装(1000个/卷),小卷装(250个/卷),大卷装(3000个/卷)
    电气特性
    - 供电电压(Vdd):
    - ASD (3.3V):3.135V 至 3.465V
    - ASD1 (3.0V):2.85V 至 3.15V
    - ASD2 (2.5V):2.375V 至 2.625V
    - ASD3 (1.8V):1.71V 至 1.89V
    - ASD6 (1.0V):0.95V 至 1.05V
    - 输入电流(Idd):
    - ASD (3.3V):2.5mA 至 5mA
    - ASD1 (3.0V):2.5mA 至 4mA
    - ASD2 (2.5V):2.0mA 至 3.5mA
    - ASD3 (1.8V):1.0mA 至 2.5mA
    - ASD6 (1.0V):1.0mA 至 2.5mA
    - 输出负载:15pF CMOS
    - 启动时间:
    - ASD (3.3V):6ms 至 10ms
    - ASD1 (3.0V):6ms 至 10ms
    - ASD2 (2.5V):6ms 至 10ms
    - ASD3 (1.8V):6ms 至 10ms
    - ASD6 (1.0V):2ms 至 10ms
    - 上升/下降时间(Tr/Tf):
    - ASD (3.3V):3ns 至 7ns
    - ASD1 (3.0V):3ns 至 7ns
    - ASD2 (2.5V):4ns 至 8ns
    - ASD3 (1.8V):5ns 至 10ns
    - ASD6 (1.0V):1.9ns 至 6.0ns
    工作环境
    - 工作温度:-20°C 至 +70°C(标准)
    - 存储温度:-55°C 至 +100°C

    产品特点和优势


    ABRASD 系列晶体振荡器具有以下显著特点和优势:
    - 低功耗:低电流消耗设计使得设备能够在低功耗环境下正常工作。
    - 紧凑设计:最小化的尺寸使其特别适合于需要高度紧凑的设备,如摄像机和便携式设备。
    - 三态功能:支持三态控制,允许设备在不工作的状态下保持高阻态。
    - 稳定性:提供紧固稳定性选项,确保高可靠性。
    - RoHS 合规:完全符合 RoHS 标准,满足环保要求。

    应用案例和使用建议


    应用案例
    - CCD 摄像头时钟:在摄像机系统中作为时钟源,确保稳定的时序信号。
    - 便携式设备:由于体积小和低功耗特性,适合于便携式医疗设备、便携式娱乐设备等。
    - PC 设备:用于 PC 及相关卡类设备,提供精确的时间参考。
    使用建议
    - 电路设计注意事项:在第 2 和第 4 引脚之间添加一个约 0.01μF 的旁路电容,以提高电路稳定性。
    - 工作温度范围:在工业和商业应用中,通常建议在 -20°C 至 +70°C 范围内使用,对于极端条件的应用,请咨询制造商。

    兼容性和支持


    - 兼容性:ABRASD 系列与大多数电子设备兼容,可以方便地集成到现有设计中。
    - 支持:Abracon 提供全面的技术支持和客户服务,包括定制频率和特殊工作环境下的支持。如有需要,还可以获得专业的测试和烧录夹具。

    常见问题与解决方案


    常见问题及解决方案
    1. 无法正常启动
    - 解决方案:检查供电电压是否符合要求;确认电路设计是否正确。
    2. 启动时间过长
    - 解决方案:检查电源质量及外部干扰;考虑重新设计电路布局。
    3. 输出信号不稳定
    - 解决方案:检查旁路电容的安装位置;重新调整旁路电容值。

    总结和推荐


    总体而言,Abracon ABRASD 系列 HCMOS SMD 晶体振荡器凭借其紧凑的设计、低功耗和高可靠性,在众多应用场合中表现出色。其广泛的频率范围和多样的供电电压选项,使得该系列振荡器能够适应多种不同的应用场景。我们强烈推荐使用这款产品,尤其是在需要紧凑设计和低功耗的设备中。
    如果您有任何进一步的问题或需求,请联系 Abracon Corporation 获取技术支持。

ASD-3.6864MHZ-LC-T参数

参数
长*宽*高 2.5mm*2mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASD-3.6864MHZ-LC-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASD-3.6864MHZ-LC-T数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON ASD-3.6864MHZ-LC-T ASD-3.6864MHZ-LC-T数据手册

ASD-3.6864MHZ-LC-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.0669
库存: 10000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 5066.9
