AST3TQ-T-26.000MHZ-50-C

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: SYE-AST3TQ-T-26.000MHZ-50-C
供应商: 海外现货
标准整包数: 1

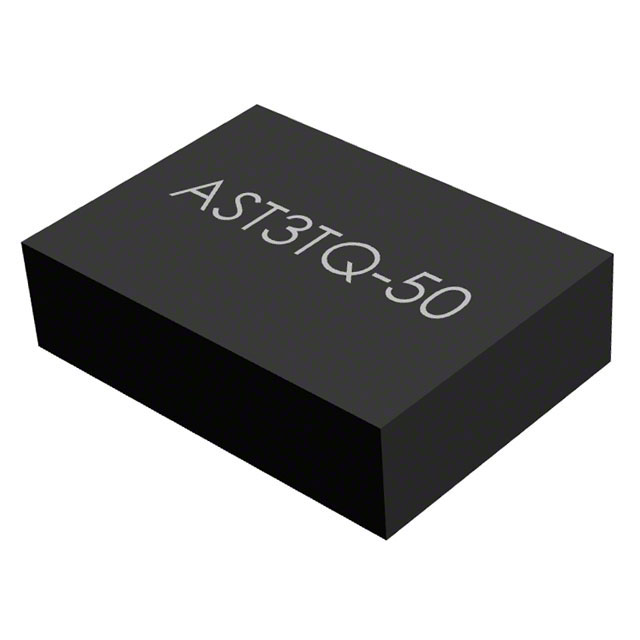

ABRACON  AST3TQ-T-26.000MHZ-50-C

AST3TQ-T-26.000MHZ-50-C概述

    AST3TQ-50 精密表面贴装温控晶体振荡器/可变温控晶体振荡器

    1. 产品简介


    AST3TQ-50是一款精密的表面贴装温控晶体振荡器(TCXO)/可变温控晶体振荡器(VCTCXO),具有体积小、精度高和可靠性强的特点。它主要适用于军事电台、通信硬件、WiMax、LTE基站、电缆电视、局域网、无线局域多点分配系统(LMDS)、GPS跟踪设备以及其他测试测量设备。AST3TQ-50的工作尺寸为7.0 x 5.0 x 1.9毫米,满足RoHS和RoHS II标准,且通过ISO9001:2008认证。

    2. 技术参数


    - 频率范围:10.00 MHz至40.00 MHz
    - 输出类型:LVCMOS 或 Clipped Sine Wave
    - 初始频率容差(@+25°C):±500 ppb
    - 频率稳定性(-40°C至+85°C):±50 ppb
    - 供应电压:-0.5 V 至 6 V
    - 控制电压:0 V 至 3 V
    - 最大额定值:存储温度范围 -55°C 至 +125°C
    - 典型频率稳定性(@+25°C):±1.0 ppm(第一年),±3.0 ppm 至 ±4.6 ppm(20年)
    - 供电电流(@10MHz载波):3.0 mA 至 4.0 mA
    - 供电电流(@40MHz载波):5.5 mA 至 7.0 mA
    - 噪声:在10 MHz载波频率下,-95 dBc/Hz @ 10 Hz偏移
    - 抖动:典型均方根抖动为400 fs(@ 40 MHz载波),1.0 ps(@ 10 MHz载波)

    3. 产品特点和优势


    AST3TQ-50的优势在于其高精度和稳定性,这使其成为需要高稳定性的通信系统的理想选择。其独特的功能包括:
    - 高频稳定性:在-40°C至+85°C的温度范围内保持±50 ppb的频率稳定性。
    - 出色的相位噪声、谐波和杂散信号特性。
    - 支持多种标准频率,如10.00 MHz、12.80 MHz、16.384 MHz等。
    - 高精度输出:适用于军事电台、通信硬件、WiMax和LTE基站等多种应用场景。

    4. 应用案例和使用建议


    AST3TQ-50广泛应用于各类通信系统中,如军事电台、WiMax和LTE基站等。具体应用包括:
    - COTS Military Radios:这些系统需要高可靠性和稳定性,AST3TQ-50能提供出色的频率稳定性。
    - WiMax 和 LTE BTS:在这些系统中,高精度的时钟对于确保信号质量和传输速率至关重要。
    使用建议:
    - 在部署前进行充分的温度稳定性测试,确保设备能在极端环境下正常工作。
    - 确保正确的控制电压设置,以实现最佳的频率调谐范围。
    - 遵循推荐的焊锡曲线,以确保焊接质量。

    5. 兼容性和支持


    AST3TQ-50具备良好的兼容性,可以与其他符合标准的电子元件和设备无缝对接。制造商提供了详尽的技术文档和支持服务,包括ISO9001:2008认证,以确保产品质量和服务水平。

    6. 常见问题与解决方案


    - 问题一:在高温环境下频率稳定性下降。
    - 解决方案:检查是否已正确设置控制电压,并确认温度传感器是否正常工作。
    - 问题二:输出信号不稳定。
    - 解决方案:确保电源电压稳定,必要时添加稳压器。
    - 问题三:设备无法正常启动。
    - 解决方案:检查连接线和接地是否良好,确认输入电压是否符合要求。

    7. 总结和推荐


    AST3TQ-50是一款高性能的精密温控晶体振荡器/可变温控晶体振荡器,具有高精度、高稳定性、出色的相位噪声和低抖动特性。它广泛适用于军事电台、通信硬件、WiMax、LTE基站等应用领域。尽管它适合商业和工业应用,但在军事和航空航天等领域使用时需要特别注意。总的来说,AST3TQ-50是一个值得推荐的高质量产品。

AST3TQ-T-26.000MHZ-50-C参数

参数
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
零件状态 在售

AST3TQ-T-26.000MHZ-50-C厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ-T-26.000MHZ-50-C数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AST3TQ-T-26.000MHZ-50-C AST3TQ-T-26.000MHZ-50-C数据手册

AST3TQ-T-26.000MHZ-50-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
