AST3TQ53-T-20.000MHZ-1-C-T5

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: SYE-AST3TQ53-T-20.000MHZ-1-C-T5
供应商: 海外现货
标准整包数: 1

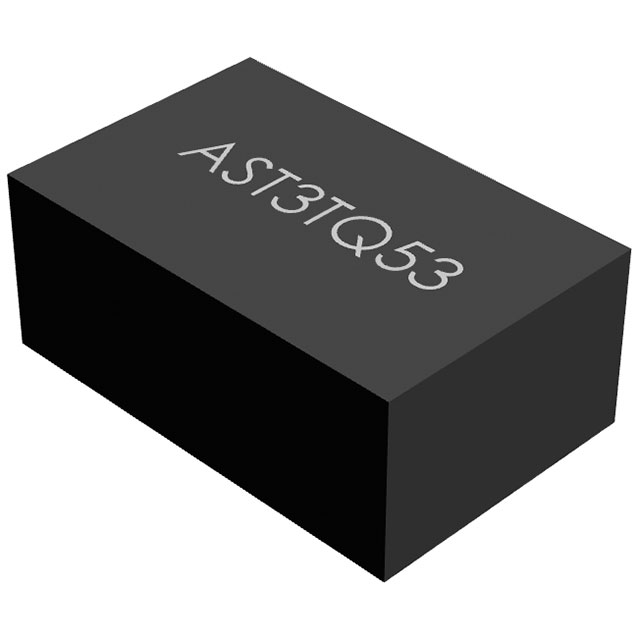

ABRACON  AST3TQ53-T-20.000MHZ-1-C-T5

AST3TQ53-T-20.000MHZ-1-C-T5概述

    AST3TQ53 Precision SMD TCXO/VCTCXO 技术手册解读



    1. 产品简介




    AST3TQ53 是一款精密表面贴装温补晶体振荡器(TCXO)和压控温补晶体振荡器(VCTCXO)。这款组件以其微小的体积(5.0 x 3.2 x 2.0mm)、广泛的适用温度范围(-55至+125°C)和卓越的频率稳定性而著称。AST3TQ53 广泛应用于军事无线电、通信硬件、WiMax、LTE基站、CATV网络、LAN系统、LMDS、GPS跟踪设备、测试测量设备以及点对点通信网络中。


    2. 技术参数




    最大额定值

    - 存储温度范围:-55至+125°C
    - 供电电压:-0.5至6V
    - 控制电压:0至3V
    - ESD敏感度:HBM/CDM/MM分别为4kV/2kV/200V

    标准规格

    - 频率范围:10到40 MHz
    - 标准频率选项:10.00, 12.80, 16.384, 19.20, 19.44, 20.00, 24.576, 25.00, 26.00, 30.72, 40.00 MHz
    - 频率初始公差:±0.5 ppm
    - 频率稳定性选项:±50 ppb, ±100 ppb, ±280 ppb(参考温度为25°C)


    3. 产品特点和优势




    AST3TQ53 的独特功能和优势:

    - 高精度和可靠性,适用于严苛的环境和高要求的应用
    - 广泛的温度适应性,确保在极端温度条件下稳定运行
    - 低相位噪声和低抖动,适合需要高信号纯度的应用
    - 低功耗设计,延长电池寿命
    - 可选择的频率稳定性(±50 ppb、±100 ppb、±280 ppb),满足不同应用场景的需求


    4. 应用案例和使用建议




    应用场景:

    - 军事无线电:确保信号在复杂环境下仍能保持高度可靠
    - 无线网络基础设施:如WiMax和LTE基站,确保网络连接的稳定性和可靠性
    - GPS跟踪设备:具备Hold-Over准确性,确保位置数据的连续性和准确性
    - 测试测量设备:高精度的时钟源保证测试结果的准确性和重复性

    使用建议:

    - 在使用过程中注意供电电压和控制电压的限制,以防止过压损坏
    - 保持适当的温度环境,以维持频率稳定性和降低漂移风险
    - 定期进行老化测试,以确保长期使用的稳定性


    5. 兼容性和支持




    兼容性:

    - AST3TQ53 适用于多种类型的电路板和通信系统,支持多种频率标准
    - 与LVCMOS和Clipped Sine Wave输出接口兼容

    支持:

    - Abracon公司提供详尽的技术支持和售后服务,包括产品认证和质量保证


    6. 常见问题与解决方案




    常见问题与解决方案:

    - 问题:产品出现不稳定现象
    - 解决方案:检查供电电压是否在规定范围内;确认负载变化是否在允许范围内;确保温度范围符合产品规格
    - 问题:频率漂移过大
    - 解决方案:进行频率稳定性测试;根据实际应用场景选择合适的频率稳定性选项
    - 问题:输出信号质量问题
    - 解决方案:检查接线是否正确;确保负载阻抗符合规范;如有必要,使用滤波器来改善信号质量


    7. 总结和推荐




    综合评估:

    - AST3TQ53 精密SMD TCXO/VCTCXO是一款高性能、高可靠性的电子元器件,适用于各种通信和测量应用
    - 其独特的温度稳定性和低相位噪声特性使其成为通信设备和导航系统中不可或缺的组成部分
    - 推荐在需要高精度和稳定性的应用场景中使用

    通过以上分析,AST3TQ53 不仅具备卓越的性能和广泛的应用范围,而且能够满足现代通信和测量设备对精确时钟信号的要求。因此,强烈推荐在相关领域使用该产品。

AST3TQ53-T-20.000MHZ-1-C-T5参数

参数
长*宽*高 5.2mm*3.4mm*1.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AST3TQ53-T-20.000MHZ-1-C-T5厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ53-T-20.000MHZ-1-C-T5数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AST3TQ53-T-20.000MHZ-1-C-T5 AST3TQ53-T-20.000MHZ-1-C-T5数据手册

AST3TQ53-T-20.000MHZ-1-C-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
