AST3TQ-20.000MHZ-2

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: SYE-AST3TQ-20.000MHZ-2
供应商: 海外现货
标准整包数: 1

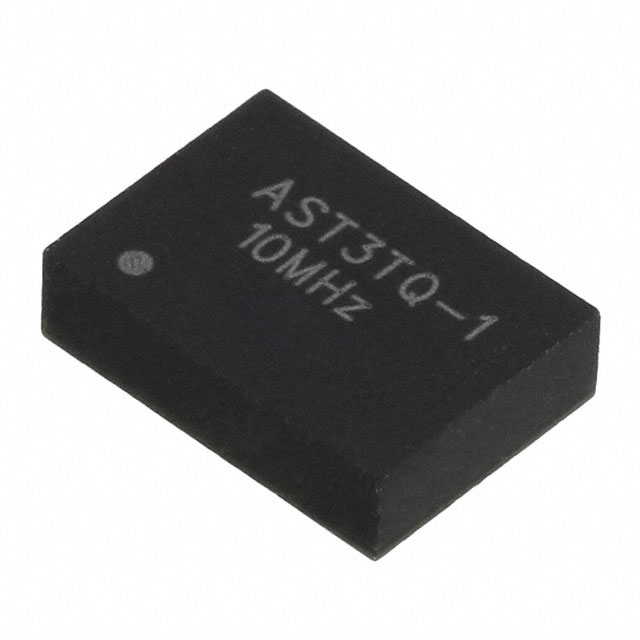

ABRACON  AST3TQ-20.000MHZ-2

AST3TQ-20.000MHZ-2概述

    AST3TQ Precision SMD TCXO 技术手册解析

    产品简介


    AST3TQ是一款表面贴装温度补偿晶体振荡器(TCXO),专为高精度频率控制应用设计。其主要功能是提供稳定的频率输出,适用于通信硬件、WiMax、LTE基站、CATV、局域网、毫米波数据链、GPS跟踪以及其他测试测量设备等领域。此产品的封装尺寸为7.0x5.0x1.9mm,适用于点对点通信网络等场景。

    技术参数


    - 频率范围:10.00MHz至51.2MHz(标准频率为10.00、12.80、19.20、20.00、25.00、26.00、30.72、40.00和50.00MHz)
    - 初始频率容差(@+25°C):±0.3 ppm
    - 频率稳定性:
    - -40°C到+85°C:±100 ppb
    - -50°C到+90°C:±280 ppb
    - -55°C到+95°C:±500 ppb
    - 频率稳定性与供电电压变化(Vdd±5%):±100 ppb
    - 频率稳定性与负载变化(Load±5%):±200 ppb
    - 供电电压:+3.135V 至 +3.465V
    - 老化率(第一年@+25°C):±1.0 ppm
    - 老化率(二十年@+25°C):±3.0至±4.6 ppm
    - 电源电流(Icc):
    - 10MHz载波时:7.8mA至8.5mA
    - 16.384MHz载波时:8.7mA至9.5mA
    - 51.2MHz载波时:13.7mA至14.5mA
    - 相位噪声(10MHz载波频率@25°C):-95 dBc/Hz(@10Hz偏移)

    产品特点和优势


    AST3TQ具有出色的频率稳定性和低相位噪声,能够在极端温度范围内提供±500 ppb的频率稳定性。此外,其紧凑的7.0x5.0x1.9mm封装使其非常适合空间受限的应用场景。其优良的相位噪声性能和超低的时钟抖动(典型值为400 fs @ 40MHz载波,1.0 ps @ 10MHz载波)使其成为通信设备、测试测量仪器等领域的理想选择。

    应用案例和使用建议


    AST3TQ TCXO广泛应用于无线通信系统(如WiMax和LTE基站)、CATV网络、局域网(LAN)及全球定位系统(GPS)等。例如,在无线基站中,它可以确保基站间的频率同步,从而提高网络的整体性能和稳定性。
    在使用AST3TQ时,需要注意以下几点:
    - 确保供电电压在+3.135V到+3.465V之间,以避免电源不稳定导致的频率漂移。
    - 在高频应用中,注意选择合适的负载电容,以保证频率稳定性和降低相位噪声。

    兼容性和支持


    AST3TQ是符合RoHS和RoHS II标准的无铅产品,具有良好的环保性能。此外,该产品通过ISO9001-2015认证,产品质量可靠。AST3TQ可以与其他商用电子产品兼容,但不推荐用于需要极高可靠性的军事、航空或医疗设备中。如需了解更多信息,可联系Abracon LLC获取详细支持和服务。

    常见问题与解决方案


    1. 问题:频率不稳定
    - 解决方案:检查供电电压是否稳定,确保在+3.135V至+3.465V范围内,并确认负载电容的选择是否合适。
    2. 问题:相位噪声过高
    - 解决方案:更换更高质量的电源和滤波器,以减少电源噪声对相位噪声的影响。
    3. 问题:老化率过高
    - 解决方案:定期校准频率,并考虑使用老化率较低的振荡器替代品。

    总结和推荐


    总体而言,AST3TQ是一款性能优异的精密表面贴装TCXO,具有出色的频率稳定性、低相位噪声和可靠性,适用于多种高精度频率控制应用。考虑到其良好的兼容性和支持服务,强烈推荐在通信设备、测试测量仪器等领域采用这款产品。

AST3TQ-20.000MHZ-2参数

参数
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
零件状态 在售

AST3TQ-20.000MHZ-2厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ-20.000MHZ-2数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AST3TQ-20.000MHZ-2 AST3TQ-20.000MHZ-2数据手册

AST3TQ-20.000MHZ-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
