AST3TQ-T-12.800MHZ-50-SW

产品分类:
厂牌: ABRACON
产品描述: Precision SMD TCXO Vctcxo
供应商型号: SYE-AST3TQ-T-12.800MHZ-50-SW
供应商: 海外现货
标准整包数: 1

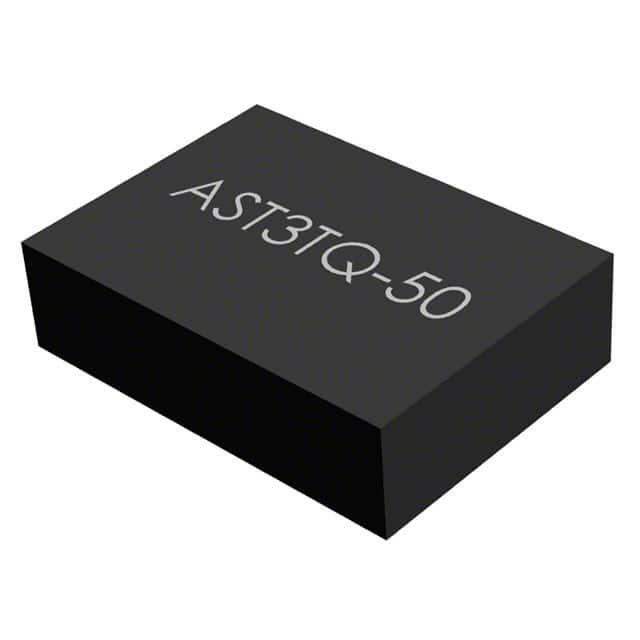

ABRACON  AST3TQ-T-12.800MHZ-50-SW

AST3TQ-T-12.800MHZ-50-SW概述

    AST3TQ-50 精密表面贴装温控晶振(TCXO)/变温控晶振(VCTCXO)技术手册

    1. 产品简介


    AST3TQ-50 是一款精密表面贴装温控晶振(TCXO)/变温控晶振(VCTCXO)。这款产品体积小巧(7.0 x 5.0 x 1.9mm),适用于多种高频通信和测量设备。AST3TQ-50 支持多种频率标准,可提供稳定的频率输出,适用于军用无线电台、WiMax、LTE基站、CATV网络等多种应用场景。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 10 | - | 40 | MHz
    | 存储温度范围 | -55 | - | 125 | °C
    | 供电电压 | -0.5 | - | 6 | V
    | 控制电压 | 0 | - | 3 | V
    | ESD保护等级 | - | 4000 | - | V | HBM/CDM/MM |
    | 初始频率容差 | - | ±500 | - | ppb
    | 频率稳定性(-40°C至+85°C) | - | ±50 | - | ppb
    | 频率稳定性(供电电压变化) | - | ±100 | - | ppb
    | 频率稳定性(负载变化) | - | ±200 | - | ppb
    | 老化率(第一年) | - | ±1.0 | - | ppm
    | 老化率(20年) | - | ±3.0至±4.6 | - | ppm

    3. 产品特点和优势


    - 高精度频率输出:AST3TQ-50 在-40°C至+85°C的工作温度范围内,频率稳定性达到±50ppb。
    - 低相位噪声和抖动:典型相位噪声为-150 dBc/Hz(@100kHz偏移),典型rms抖动为400fs(@40MHz载波)。
    - 灵活的控制电压范围:控制电压范围为0.5V至2.5V,可根据需要进行调谐。
    - 高可靠性:符合RoHS标准,具备防静电保护功能,存储温度范围宽泛。

    4. 应用案例和使用建议


    - 军用无线电台:确保在严苛环境下也能稳定运行。
    - 通信基站:为LTE、WiMax等通信系统提供可靠的时钟信号。
    - 测试与测量设备:适用于各种高精度测试仪器,确保信号质量。
    使用建议:
    - 在使用前请确保电路板设计符合AST3TQ-50的电气特性要求,避免供电电压波动对性能造成影响。
    - 定期检查和校准设备以保持频率稳定。

    5. 兼容性和支持


    AST3TQ-50 适用于各种工业和商业应用,但不推荐用于军事或航空用途。厂商提供技术支持,并且产品通过ISO9001认证。

    6. 常见问题与解决方案


    - 问题1:如何确定AST3TQ-50的频率?
    - 解答:根据型号命名规则,例如AST3TQ-50-19.200MHz,其中19.200表示19.200MHz。

    - 问题2:供电电压不稳会导致什么问题?
    - 解答:建议使用稳压电源,并在电源输入端加入滤波电容以减少电压波动的影响。若供电电压超出允许范围(-0.5V至6V),可能导致频率稳定性降低或设备损坏。

    7. 总结和推荐


    AST3TQ-50是一款高度集成、性能优异的表面贴装温控晶振,适用于多种高精度应用。其高频率稳定性、低相位噪声和良好的可靠性使其成为通信和测量设备的理想选择。尽管不推荐用于军事和航空应用,但在一般工业环境中表现出色。我们强烈推荐此产品给需要高精度时钟信号的应用。

AST3TQ-T-12.800MHZ-50-SW参数

参数
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
零件状态 在售

AST3TQ-T-12.800MHZ-50-SW厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ-T-12.800MHZ-50-SW数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AST3TQ-T-12.800MHZ-50-SW AST3TQ-T-12.800MHZ-50-SW数据手册

AST3TQ-T-12.800MHZ-50-SW封装设计

查看详情并下载
Symbol
Footprint
3D Model
