AST3TQ53-T-19.440MHZ-1-C

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: SYE-AST3TQ53-T-19.440MHZ-1-C
供应商: 海外现货
标准整包数: 1

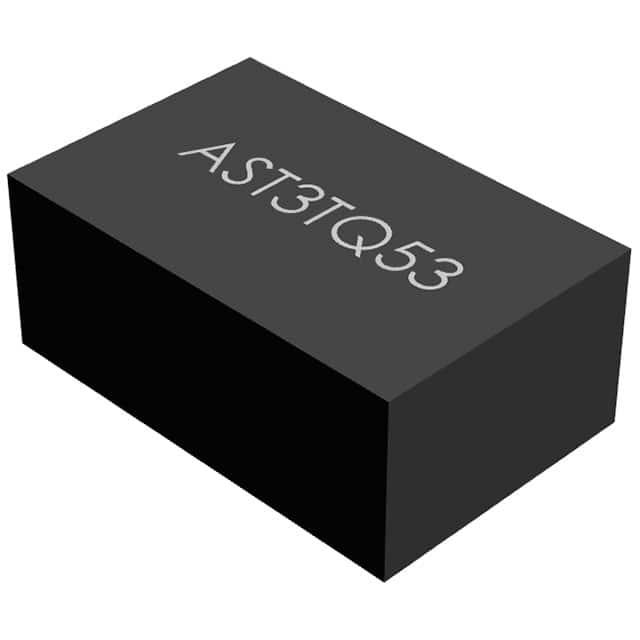

ABRACON  AST3TQ53-T-19.440MHZ-1-C

AST3TQ53-T-19.440MHZ-1-C概述

    AST3TQ53 Precision SMD TCXO/VCTCXO 技术手册解析



    1. 产品简介




    产品类型:AST3TQ53 是一款高精度的表面贴装晶体振荡器(TCXO)/可变晶体振荡器(VCTCXO),尺寸为5.0 x 3.2 x 2.0mm。该产品通过了RoHS认证,符合军事标准,适用于各类通信硬件。

    主要功能:
    - 频率范围:10.00 MHz 至 40.00 MHz。
    - 控制电压:0 至 3V。
    - 工作温度范围:-55°C 到 +125°C。

    应用领域:
    - 军用无线电及其他通信设备。
    - WiMax,LTE基站,CATV网络,局域网等。
    - GPS跟踪系统。
    - 测试和测量设备。
    - 点对点通信网络。


    2. 技术参数




    存储温度范围:-55°C 至 +125°C。

    最大额定值:
    - 存储温度范围:-55°C 至 +125°C。
    - 供电电压:-0.5V 至 6V。
    - 控制电压:0V 至 3V。
    - 静电放电(ESD)等级:4kV/2kV/200V(HBM/CDM/MM)。

    标准频率:10.00, 12.80, 16.384, 19.20, 19.44, 20.00, 24.576, 25.00, 26.00, 30.72, 40.00 MHz。

    初始频率公差:±0.5 ppm。

    频率稳定性:
    - ±50 ppb(选项“5”)
    - ±100 ppb(选项“1”)
    - ±280 ppb(选项“2”)

    电源电流:6.0 mA(无负载)。

    输出类型:
    - LVCMOS 输出(方波)
    - 剪切正弦波输出(Clipped Sine Wave)

    典型输出性能:
    - 频率偏移:±50 ppb 至 ±280 ppb
    - 相位噪声:-95 dBc/Hz(10MHz 载波)
    - 最小输出电平:0.8 Vp-p


    3. 产品特点和优势




    产品特点:
    - 高精度频率范围,初始频率公差为±0.5 ppm。
    - 优异的相位噪声性能。
    - 宽工作温度范围:-55°C 至 +125°C。
    - 支持多种标准频率。

    优势:
    - 广泛应用于军用及商用通信系统,特别是在需要高稳定性和宽温域的应用中表现出色。
    - 优异的相位噪声和低频漂移使其成为高性能通信设备的理想选择。


    4. 应用案例和使用建议




    应用案例:
    - 军用无线电及其他通信设备,确保在极端环境下仍能保持精确的时间基准。
    - 高性能测试和测量设备,用于精密仪器校准。

    使用建议:
    - 在设计过程中,考虑到宽温范围内的性能稳定性,应特别注意电源和控制电压的稳定供应。
    - 使用时,建议配合适当的滤波和稳压电路以确保最佳性能。


    5. 兼容性和支持




    兼容性:
    - 可与不同类型的通信硬件和设备兼容,但需根据具体应用需求进行详细评估。

    支持:
    - ABRACON 提供全面的技术支持和维护服务。如有任何疑问或技术支持需求,请联系ABRACON官方。


    6. 常见问题与解决方案




    常见问题:
    - 问:AST3TQ53 是否可以通过RoHS认证?
    - 解答:是的,AST3TQ53 符合RoHS标准,适合商用和工业应用。

    其他问题:
    - 问:如何处理静电敏感问题?
    - 解答:操作时务必采取防静电措施,如佩戴防静电手环,并在指定的防静电环境中操作。


    7. 总结和推荐




    总结:
    AST3TQ53 是一款专为高性能通信系统设计的高精度TCXO/VCTCXO。其高精度、宽温域稳定性和优异的相位噪声性能使其成为各种严苛环境下的理想选择。

    推荐:
    鉴于其卓越的性能和广泛的适用性,AST3TQ53 在通信和测量领域的许多关键应用中都非常值得推荐。如果您正在寻找一个稳定可靠且具有高精度的振荡器,AST3TQ53 绝对是一个不错的选择。

AST3TQ53-T-19.440MHZ-1-C参数

参数
长*宽*高 5.2mm*3.4mm*1.6mm
安装方式 贴片安装
零件状态 在售

AST3TQ53-T-19.440MHZ-1-C厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ53-T-19.440MHZ-1-C数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AST3TQ53-T-19.440MHZ-1-C AST3TQ53-T-19.440MHZ-1-C数据手册

AST3TQ53-T-19.440MHZ-1-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
