AK2DAF1-200.0000

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: 535-AK2DAF1-200.0000-ND
供应商: Digi-Key
标准整包数: 1

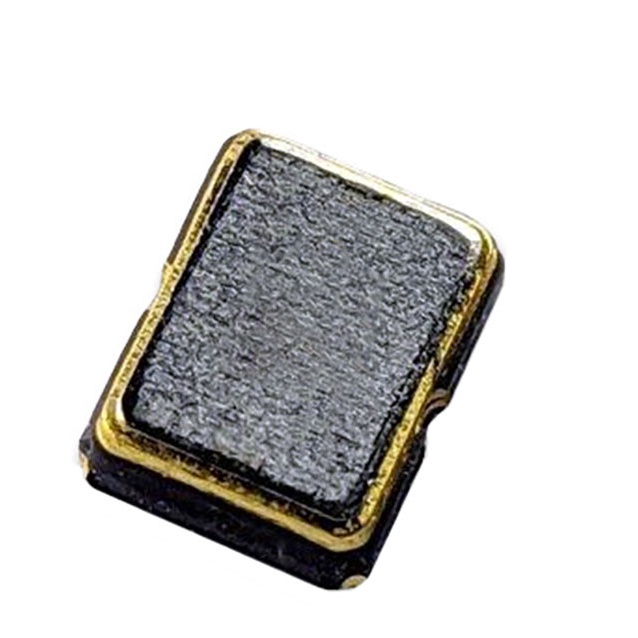

ABRACON  AK2DAF1-200.0000

AK2DAF1-200.0000概述

    ClearClock™ | Ultra-Low Jitter, Fixed-Frequency Miniature Clock Oscillator

    产品简介


    ClearClock™ 系列是Abracon公司推出的一款超低抖动固定频率迷你时钟振荡器。它采用了第三代泛音石英晶体技术,主要功能包括产生高精度、低抖动的时钟信号。ClearClock™ 被广泛应用于各种高速通信和网络设备中,如光收发器、光学模块、以太网、光纤通道、SONET/SDH系统、RF系统基站以及数据中心等领域。

    技术参数


    - 尺寸: 2.5 x 2.0 x 1.0 mm
    - 封装: RoHS/RoHS II 合规,MSL等级为1
    - 电源电压选项: 3.3V, 2.5V, 和 1.8V
    - 输出格式: LVPECL, LVDS, 和 HCSL 差分输出
    - 频率范围: 100 MHz 至 200 MHz(标准可用频率包括100 MHz, 125 MHz, 148.5 MHz, 156.25 MHz 和 200 MHz)
    - 工作温度范围: -20°C 至 +70°C(±25 ppm)和 -40°C 至 +85°C(±30 ppm)

    产品特点和优势


    - 低抖动: 典型情况下,156.25 MHz 频率下的rms抖动小于120 fs。
    - 低功耗: 在LVDS配置下,最大电流消耗为15 mA(在2.5 V电压下)。
    - 温度稳定性: 低至±25 ppm 或 ±30 ppm 的频率稳定性(根据不同的工作温度范围)。
    - 多种电压选项: 支持3.3V, 2.5V 和 1.8V 供电电压,具有广泛的适用性。
    - 差分输出选项: 提供LVPECL, LVDS 和 HCSL 差分输出,适用于不同应用场景。

    应用案例和使用建议


    - 光收发器: ClearClock™ 可用于光收发器中,提供稳定的时钟信号。
    - 以太网和通信: 在Gigabit Ethernet、Fibre Channel和SONET/SDH系统中,ClearClock™ 有助于实现更高的传输速度和更低的误码率。
    - RF系统: 在基站(BTS)等RF系统中,ClearClock™ 提供高稳定性的时钟信号,增强系统的整体性能。

    使用建议:
    - 测试电路: 建议参考手册中的推荐测试电路,确保正确配置输出和输入电路。
    - 环境条件: 在极端温度环境下使用时,需要特别注意温度对频率稳定性的影响。

    兼容性和支持


    - 兼容性: ClearClock™ 与大多数现代通信设备和系统兼容,适用于多种差分输出格式。
    - 技术支持: Abracon公司提供全面的技术支持,包括详细的安装指南、常见问题解答和客户支持服务。

    常见问题与解决方案


    - 问题: 输出抖动较大。
    - 解决方案: 检查电路设计,确保电源电压稳定且符合要求;同时确认差分输出配置正确。
    - 问题: 无法启动。
    - 解决方案: 检查是否有正确的供电电压,并确认输出使能(OE)引脚设置正确。
    - 问题: 频率不准确。
    - 解决方案: 检查输入电源是否稳定,重新检查频率配置并确保焊接工艺正确。

    总结和推荐


    总体而言,ClearClock™ 是一款高性能的迷你时钟振荡器,适用于各种高速通信和网络应用。它具备出色的低抖动性能、广泛的工作电压选择以及良好的温度稳定性。如果你需要一个可靠的时钟源来提高通信系统的性能,那么ClearClock™ 将是一个理想的选择。强烈推荐这款产品给那些需要在严苛环境中保持高性能的应用场景。

AK2DAF1-200.0000参数

参数
长*宽*高 2.5mm*2mm*1.1mm
安装方式 贴片安装
包装方式 散装

AK2DAF1-200.0000厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AK2DAF1-200.0000数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AK2DAF1-200.0000 AK2DAF1-200.0000数据手册

AK2DAF1-200.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.5276 ¥ 63.6082
10+ $ 6.2962 ¥ 52.691
50+ $ 5.7086 ¥ 47.7735
100+ $ 5.4729 ¥ 45.8013
500+ $ 4.9632 ¥ 41.5357
1000+ $ 4.7589 ¥ 39.8264
库存: 155
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.6
