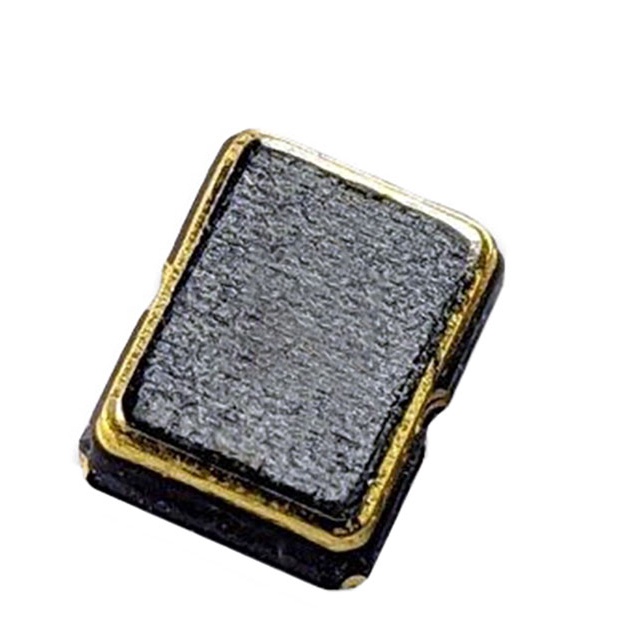

AK2DAF1-148.5000

产品分类:
厂牌: ABRACON
产品描述:
供应商型号: 535-AK2DAF1-148.5000-ND
供应商: Digi-Key
标准整包数: 1
ABRACON  AK2DAF1-148.5000

AK2DAF1-148.5000概述

    清晰时钟™ | 超低抖动固定频率微型时钟振荡器

    产品简介


    ClearClock™ 是 ABRACON 公司推出的一款超低抖动、固定频率的微型时钟振荡器,采用先进的 3 次泛音石英晶体技术设计。这款振荡器体积小巧(2.5 x 2.0 x 1.0 mm),能够满足光学收发器、网络通信系统及服务器系统的高精度时序需求。产品提供多种电压选项和输出配置,广泛应用于光纤通信、以太网、存储网络等领域。

    技术参数


    - 封装尺寸:2.5 x 2.0 x 1.0 mm
    - 重量等级:MSL = 1
    - 认证标准:RoHS/RoHS II 合规,ISO9001-2015 认证
    - 工作温度范围:
    - Option D:-20°C 至 +70°C
    - Option F:-40°C 至 +85°C
    - 供电电压:1.8V、2.5V、3.3V
    - 频率范围:100 MHz 至 200 MHz
    - 典型工作电流:
    - LVPECL 输出:10 mA 至 50 mA
    - LVDS 输出:10 mA 至 15 mA
    - HCSL 输出:22 mA 至 30 mA

    产品特点和优势


    1. 卓越的时钟质量:
    - 典型 RMS 相位抖动 <120 fs @ 156.25 MHz
    - 最大输出频率稳定性 ±25 ppm 至 ±30 ppm
    2. 灵活性和可定制性:
    - 提供多种电压选择和接口配置(LVPECL、LVDS 和 HCSL)
    - 高度可定制化,可通过非标定制实现更精确的频率要求
    3. 最佳性价比:
    - 低功耗设计确保长寿命运行
    - 宽工作温度范围适应苛刻环境

    应用案例和使用建议


    ClearClock™ 被广泛应用于以下场景:
    1. 光通信领域:
    - 适用于高速光纤收发器模块,提升信号完整性并减少误码率。
    - 建议:在设计时需注意 PCB 上的接地层设计,以优化高频信号传输性能。
    2. 数据中心和网络设备:
    - 支持高密度互联和高性能数据传输。
    - 建议:合理分配电源电压以维持较低的电流消耗,并保证良好的散热设计。
    3. 工业和嵌入式系统:
    - 满足恶劣环境下对稳定性的要求。
    - 建议:在极端温度条件下运行时,优先选择 Option F(-40°C 至 +85°C)版本。

    兼容性和支持


    - 兼容性:ClearClock™ 与主流 PCB 工艺和焊接技术兼容,可轻松集成到现有系统中。
    - 技术支持:ABRACON 提供详尽的产品文档和技术支持服务,包括推荐测试电路和参考设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品启用后未正常输出信号 | 确认 OE 引脚连接正确,电压是否符合要求;检查回流焊接曲线是否符合推荐值。 |
    | RMS 抖动超标 | 调整电源电压或更换更适合的应用温度范围选项。 |
    | 焊接后无法检测到信号 | 检查回流焊接曲线是否严格按照推荐步骤执行,必要时联系 ABRACON 技术支持。 |

    总结和推荐


    ClearClock™ 系列振荡器凭借其超低抖动特性、丰富的频率选择及高可靠性,成为光学通信、数据通信及嵌入式系统领域的理想选择。其优异的性能、灵活的配置和完善的售后服务使其在市场上具备极强的竞争力。对于需要高精度时钟源的应用场景,我们强烈推荐 ClearClock™ 系列振荡器。
    如需进一步了解产品详情或定制服务,请访问 ABRACON 官网或直接联系技术支持团队。
    联系方式:
    电话:+1-512-371-6159
    官网:[www.abracon.com](http://www.abracon.com)

AK2DAF1-148.5000参数

参数
长*宽*高 2.5mm*2mm*1.1mm
安装方式 贴片安装
应用等级 工业级
包装方式 散装

AK2DAF1-148.5000厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AK2DAF1-148.5000数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AK2DAF1-148.5000 AK2DAF1-148.5000数据手册

AK2DAF1-148.5000封装设计

查看详情并下载
Symbol
Footprint
3D Model
