AX3HCF3-114.2850T

产品分类:
厂牌: ABRACON
产品描述: Oscillator XO 114.285MHz ±50ppm HCSL 55% 1.8V 6-Pin SMD T/R
供应商型号: SYE-AX3HCF3-114.2850T
供应商: 海外现货
标准整包数: 1

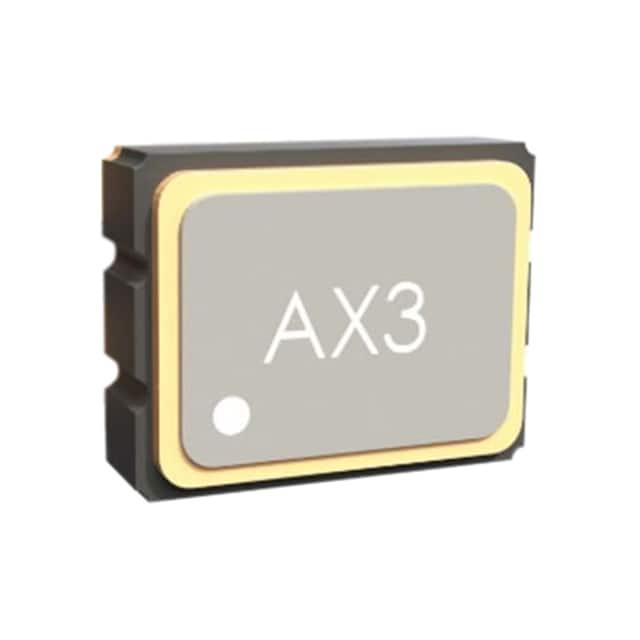

ABRACON  AX3HCF3-114.2850T

AX3HCF3-114.2850T概述

    ClearClock™ | Ultra-Low Jitter & Power Optimized 3.2 x 2.5 mm XO

    产品简介


    ClearClock™ 是一款由Abracon制造的晶体振荡器(XO),适用于需要高精度时钟信号的应用场景。这款产品具有体积小巧(3.2 x 2.5 x 1.0 mm)、超低抖动(< 80 fs Typ)及极低功耗的特点。它可用于PCI Express、10G/40G/100G光以太网、网络通信、RF系统、基站和数据中心等多种工业应用中。

    技术参数


    - 封装尺寸: 3.2 x 2.5 x 1.0 mm
    - 频率范围: 100 MHz至200 MHz
    - 支持电压: 1.8V、2.5V、3.3V
    - 输出格式: LVPECL、LVDS、HCSL差分输出
    - 温度稳定性:
    - 25°C时:±5 ppm
    - 工作温度范围内(-40°C到+85°C):±25 ppm
    - 供电电流:
    - LVPECL: 16 mA至50 mA
    - LVDS: 16 mA至27 mA
    - HCSL: 17 mA至30 mA
    - 温度范围: -40°C至+85°C
    - 存储温度: -55°C至+150°C
    - 初始频率准确性: ±5 ppm
    - 相对温度稳定性:
    - -40°C到+85°C: ±25 ppm

    产品特点和优势


    - 极低的RMS抖动: 最小典型值为< 80 fs,最大值为150 fs @ 156.25 MHz。
    - 低功耗: 16 mA (LVDS) 在156.25 MHz下典型值。
    - 宽频率范围: 可用频率在100 MHz到200 MHz之间。
    - 多种电源电压选项: 支持1.8V、2.5V、3.3V三种不同的电压选择。
    - 行业标准封装: 3.2 x 2.5 x 1.0 mm的小巧尺寸。

    应用案例和使用建议


    ClearClock™ 广泛应用于高速通信系统、数据中心以及各种工业设备中。根据提供的应用场景,以下是一些建议:
    - PCI Express: 在这类应用中,选择合适的电源电压(如3.3V)以确保最佳性能。
    - 数据中心: 使用时需注意散热管理,避免过热影响性能。
    - RF系统: 在这些环境中,应特别关注温度稳定性的参数,确保频率准确性和可靠性。

    兼容性和支持


    - 兼容性: ClearClock™ 支持LVPECL、LVDS和HCSL差分输出,可与其他电子设备无缝集成。
    - 支持: Abracon提供全面的技术支持和售后服务,客户可通过访问官网获取更多信息。

    常见问题与解决方案


    - 问题: 设备开机后,信号质量不稳定。
    - 解决方案: 检查电源电压是否符合要求,确认焊接连接良好。
    - 问题: 温度变化时,信号强度衰减。
    - 解决方案: 确保产品在规定的温度范围内运行,使用适当的散热措施。

    总结和推荐


    ClearClock™凭借其卓越的低抖动特性、低功耗和广泛的适用频率范围,在工业通信和数据中心等领域具有显著的优势。总体来看,这款产品非常值得推荐用于对时钟信号质量要求高的应用场景。通过其优秀的性能和广泛的兼容性,能够满足各种严苛的工作环境需求。

AX3HCF3-114.2850T参数

参数
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AX3HCF3-114.2850T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AX3HCF3-114.2850T数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AX3HCF3-114.2850T AX3HCF3-114.2850T数据手册

AX3HCF3-114.2850T封装设计

查看详情并下载
Symbol
Footprint
3D Model
