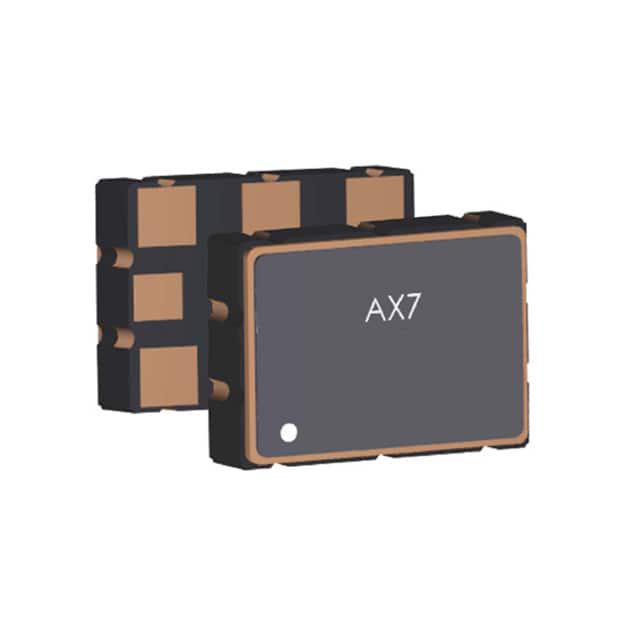

AX7MAF1-768.0000T

产品分类:
厂牌: ABRACON
产品描述: Oscillator XO 768MHz ±50ppm CML 55% 3.3V 8-Pin SMD T/R
供应商型号: SYE-AX7MAF1-768.0000T
供应商: 海外现货
标准整包数: 1
ABRACON  AX7MAF1-768.0000T

AX7MAF1-768.0000T概述


    产品简介


    ClearClock™ | Power Optimized 0.12ps 5x7mm XO AX7 是一款高精度、低功耗的石英振荡器(XO),广泛应用于多种领域,包括网络通信、无线射频系统、测试测量设备、服务器存储及云计算解决方案等。它提供了从50MHz到2100MHz的频率范围选择,是目前同类产品中性能优越且灵活多样的时钟信号源。此系列产品支持多种输出类型,如LVPECL、LVDS、HCSL和CML,以适应不同的应用需求。

    技术参数


    以下是AX7的主要技术规格:
    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 备注 |
    |
    | 频率范围 | 50 | 2100 | - | MHz
    | 电源电压(VDD) | 2.97 | 3.3 | 3.63 | V
    | 电流消耗(IDD) | 63 | 94 | - | mA
    | RMS相位抖动(12kHz-20MHz)| 114 | 150 | - | fs
    | 输出使能时间 | - | 2.5 | - | ms
    | 工作温度范围 | -40 | 85 | - | °C
    其他重要特性包括优异的杂散抑制能力、±25ppm至±50ppm的频率稳定性、工业标准5×7mm封装尺寸以及出色的ESD防护设计。

    产品特点和优势


    1. 高频率范围覆盖:AX7系列支持50MHz至2100MHz的宽频率范围,满足复杂应用场景的需求。
    2. 低功耗表现:相比同类产品,其最大电流消耗仅为70mA(LVDS模式),有效延长电池寿命并降低整体能耗。
    3. 卓越的相位噪声性能:在不同频率点上表现出色的相位噪声曲线,尤其适合高频数字信号处理。
    4. 灵活性强:提供多样化的输出类型(LVPECL、LVDS、HCSL、CML)及稳定选项,便于客户定制化选择。
    5. 严格的质量控制:通过ISO9001认证,并符合RoHS标准,确保产品质量可靠。

    应用案例和使用建议


    应用案例
    - 云数据中心:作为高速以太网交换机的核心时钟参考,支持高达100Gb/s的数据传输速率。
    - 蜂窝基站:在LTE/5G基础设施中,用于同步基带处理单元与射频前端模块。
    - 存储设备:为NVMe固态硬盘提供稳定的时钟信号,提升数据读写效率。
    使用建议
    - 在高湿环境下使用时,需注意PCB设计中增加防潮涂层,避免湿气侵入。
    - 当需要更高的稳定性时,建议选择±25ppm型号,并结合外部温控装置改善温度漂移。
    - 对于超低功耗需求的应用场景,推荐采用1.8V供电版本(选项“C”)。

    兼容性和支持


    AX7系列兼容行业标准5×7mm封装,可直接替换现有设计方案中的同类产品。此外,Abraccon公司提供全面的技术支持服务,包括样品申请、设计指导及售后维护等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 确保电路连接正确,检查负载电容是否匹配规范值。|
    | 输出信号质量差 | 检查电源纹波,优化滤波电路设计。 |
    | 温度范围内频率偏差较大 | 推荐选择更高精度等级的产品(如±25ppm)。 |

    总结和推荐


    总体而言,AX7系列凭借其广泛的频率范围、优异的性能指标及高度的灵活性,在高端通信、服务器及工业自动化等领域展现出强大的竞争力。特别适用于对功耗敏感或空间有限的设计项目。因此,我们强烈推荐这款产品给寻求高性能时钟信号源的专业工程师和技术团队。如果您需要进一步的信息或技术支持,请访问官网www.abracon.com获取更多帮助。

AX7MAF1-768.0000T参数

参数
长*宽*高 7mm*5mm*1.9mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AX7MAF1-768.0000T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AX7MAF1-768.0000T数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AX7MAF1-768.0000T AX7MAF1-768.0000T数据手册

AX7MAF1-768.0000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
