ARRTN5-915.000MHZ

产品分类: 天线
厂牌: ABRACON
产品描述: 1.5 12MHz 65mm*65mm*9.2mm
供应商型号: 535-12940-ND
供应商: Digi-Key
标准整包数: 1

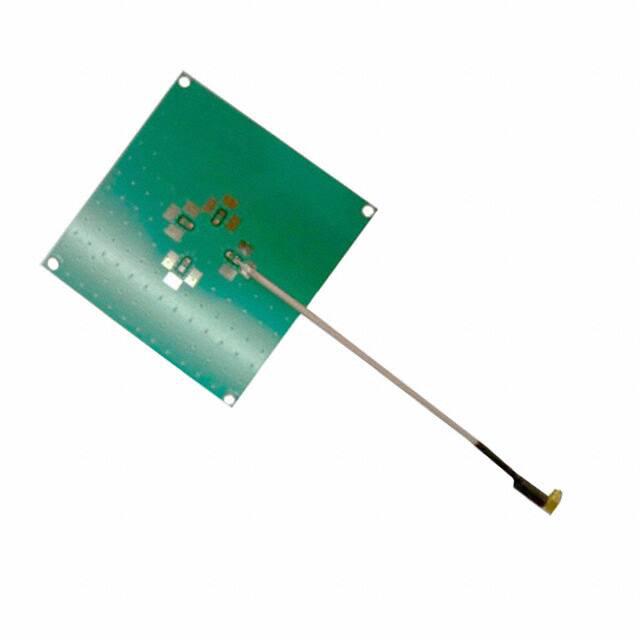

ABRACON 天线 ARRTN5-915.000MHZ

ARRTN5-915.000MHZ概述

    高性能陶瓷天线 ARRTN5-915.000MHz 技术手册

    1. 产品简介


    ARRTN5-915.000MHz 是一款专为高频 RFID 系统设计的高性能陶瓷天线,具有高增益、易于安装的特点,广泛应用于零售、制药、汽车等行业以及工业自动化领域。此外,它还适用于接触式智能卡的无线通信。凭借其出色的射频性能,这款天线能够显著提升 RFID 系统的工作效率,同时满足 RoHS 和 RoHS II 环境保护要求。

    2. 技术参数


    以下是该天线的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 915±3 MHz
    | 驻波比(VSWR) | 1.5
    | 带宽 | 12.0 MHz | VSWR < 1.5 |
    | 输入阻抗 | 50 Ω
    | 增益 | 3.5 dBi | 基于 120×120mm 地面平面 |
    | 极化方式 | 右旋圆极化 (RHCP)
    | 工作温度范围 | -40 +80 | °C
    | 存储温度范围 | -45 +85 | °C
    产品外形尺寸:65.0 × 65.0 × 9.2mm,重量轻便且安装便捷。

    3. 产品特点和优势


    - 高增益性能:提供 3.5dBi 的典型增益,确保远距离信号传输;
    - 简单安装:紧凑的设计和可靠的连接组件,使得安装过程高效且省时;
    - 环境适应性强:能够在极端环境下保持稳定运行,工作温度范围宽(-40°C 至 +80°C);
    - 兼容性好:支持标准接口如 MMCX-JW3,便于集成到现有系统中;
    - 环保合规:符合 RoHS 和 RoHS II 规范,适合绿色应用。

    4. 应用案例和使用建议


    该天线非常适合用于物流库存管理、零售商店、制药厂、汽车行业等领域中的 RFID 应用场景。例如,在仓储管理中,通过部署多台带有 ARR-TN5-915.000MHz 的 RFID 读写器,可以实现对大批量货物的实时追踪与监控。为了最大化其性能,建议将天线尽可能靠近目标物体并避免金属遮挡物以减少信号衰减。同时,在强电磁干扰环境中,可以通过接地和屏蔽措施来进一步提高信号质量。

    5. 兼容性和支持


    ARRTN5-915.000MHz 与市面上大多数主流 RFID 设备高度兼容,其采用的标准 MMCX-JW3 接头可轻松连接至各种型号的读写器模块。制造商提供了详尽的技术文档和支持服务,包括样品申请、定制开发和技术咨询等服务。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方法:
    - 问题一:信号强度不足
    解决方案:检查天线安装位置是否有金属障碍物阻挡,并确保正确接地。
    - 问题二:连接不稳定
    解决方案:确认电缆长度合适,并重新紧固接头连接处。
    - 问题三:无法正常启动
    解决方案:核实供电电压是否符合要求,并重启设备。

    7. 总结和推荐


    总体而言,ARRTN5-915.000MHz 是一款性能卓越、性价比高的 RFID 天线解决方案。它不仅具备出色的射频特性和广泛的适用范围,而且设计精良、易于维护,是构建现代物联网基础设施的理想选择。因此,强烈推荐给需要高性能 RFID 系统的企业用户。

ARRTN5-915.000MHZ参数

参数
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 1.5
带宽 12MHz
阻抗 -
额定功率 -
长*宽*高 65mm*65mm*9.2mm
零件状态 在售
包装方式 散装

ARRTN5-915.000MHZ厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ARRTN5-915.000MHZ数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON ARRTN5-915.000MHZ ARRTN5-915.000MHZ数据手册

ARRTN5-915.000MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.2096 ¥ 319.7666
16+ $ 26.8268 ¥ 224.5068
32+ $ 26 ¥ 217.5875
库存: 468
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 319.76
