ALAN-505-T

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述: 1CT:1CT LAN 10/100 Base-T 350μH 贴片安装 12.7mm*8.8mm*5.95mm
供应商型号: SYE-ALAN-505-T
供应商: 海外现货
标准整包数: 1

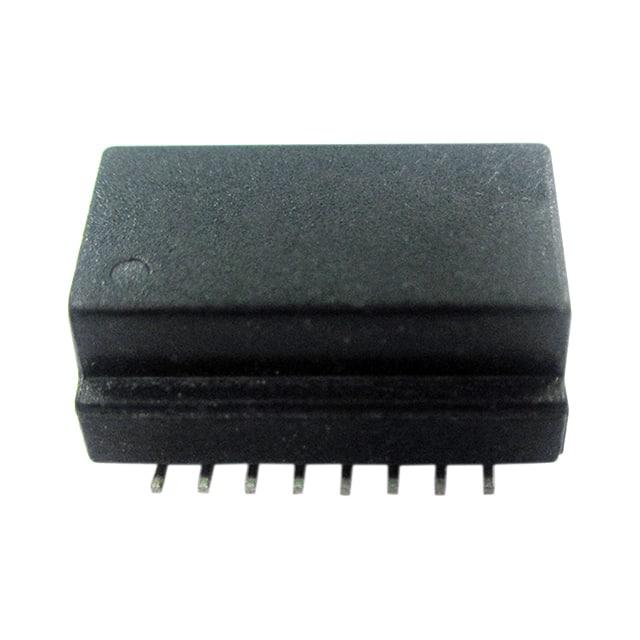

ABRACON 脉冲变压器 ALAN-505-T

ALAN-505-T概述

    ALAN-505:10/100Base-T单端口以太网变压器技术手册解析

    产品简介


    ALAN-505是一款专为以太网供电(Power over Ethernet, PoE)设计的单端口LAN变压器。它适用于各种高性能网络设备,如交换机、路由器、服务器和网络接口卡(NIC),并符合IEEE802.3标准。此产品以其卓越的信号隔离、EMI抑制和信号调理功能著称,是构建稳定可靠网络连接的理想选择。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作温度范围 | 0 | 70 °C
    | 存储温度范围 | -40 85 | °C
    | 变压比 | ±2% | 1:1 |
    | 线圈电感(OCL) | 350 µH | 100KHz/0.1V@8mA |
    | 漏感 | 0.5 µH | 100KHz/0.1V |
    | 电容(Cw/w) | 30 pF | 100KHz/0.1V |
    | 直流电阻 | 1.2 Ω
    | 插入损耗 | -1.0 dB | 0.1-100MHz |
    | 回波损耗 | -16 -11 | dB | 30-150MHz |
    | 串扰 | -50 -20 | dB | 30-150MHz |
    | 差模到共模抑制比 | -30 -20 | dB | 1-150MHz |
    | 共模抑制比 | -35 -20 | dB | 30-150MHz |
    | PoE电流容量 | 350 mA
    | 高压绝缘测试(Hi-Pot) | 1500 Vrms | 0.5mA/60Sec 或 1650Vrms |

    产品特点和优势


    1. 兼容性强:设计适用于Broadcom、Marvell、Micrel和Microsemi等主流PHY IC制造商。
    2. 多功能性:支持10/100Base-T以太网及VoIP/PoE功能。
    3. 高性能隔离:具备对称的发送和接收通道,实现自动MDI/MDIX功能,同时提供优异的信号隔离效果。
    4. 鲁棒设计:符合RoHS标准,峰值回流温度高达245°C,并通过1500Vrms的高压绝缘测试。

    应用案例和使用建议


    ALAN-505广泛应用于企业级网络设备,例如路由器、交换机和服务器。在实际部署中,建议采取适当的接地措施以减少电磁干扰,并确保正确的焊盘布局以增强机械稳定性。

    兼容性和支持


    ALAN-505完全兼容IEEE802.3at PoE标准,确保其在不同网络架构下的无缝集成。Abracon公司提供全面的技术支持和服务保障,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题一:如何提高插入损耗?
    - 解答:优化PCB布局,减少寄生电容的影响。

    - 问题二:如何改善回波损耗?
    - 解答:调整匹配网络设置,确保阻抗匹配。

    总结和推荐


    ALAN-505凭借其强大的性能和技术优势,在网络通信领域展现了显著的竞争优势。对于需要高性能信号处理和可靠性的应用场合,这款产品无疑是理想的选择。强烈推荐给寻求高品质网络解决方案的专业人士。

ALAN-505-T参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100 Base-T
长*宽*高 12.7mm*8.8mm*5.95mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ALAN-505-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ALAN-505-T数据手册

厂牌 PDF简要描述 下载
ABRACON 脉冲变压器 ABRACON ALAN-505-T ALAN-505-T数据手册

ALAN-505-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
