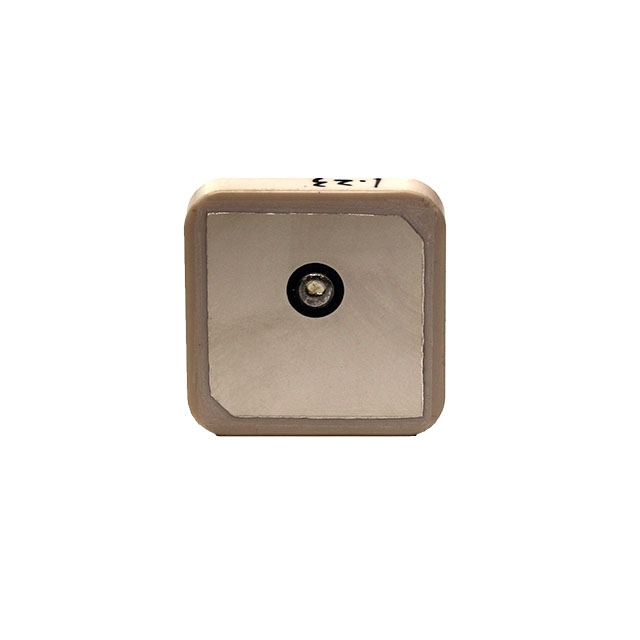

APARM2504-SG3

产品分类: 天线
厂牌: ABRACON
产品描述: 2.5dB,1.5dB,3.5dB 1.8 50Ω 1.561GHz,1.575GHz,1.602GHz 28MHz 焊接安装,通孔安装 25.1mm*25.1mm*4mm
供应商型号: N-APARM2504-SG3
供应商: 云汉优选
标准整包数: 1
ABRACON 天线 APARM2504-SG3

APARM2504-SG3概述

    # 多频段GNSS介质贴片天线(APARM2504-SG3)技术手册

    产品简介


    基本介绍
    APARM2504-SG3 是一款多频段GNSS介质贴片天线,由Abracon公司生产。这款天线集成了多种GNSS系统的频率覆盖能力,能够在多个卫星系统间切换,提供高精度的位置信息。该产品的主要用途包括物联网(IoT)、机器对机器通信(M2M)、远程技术监控、地理围栏、导航、测量和绘图系统以及物流和汽车领域。
    主要功能
    - 多频段覆盖:支持GPS/GLONASS/北斗/Galileo卫星系统的频率覆盖。
    - 低电压驻波比(VSWR):仅为1.8。
    - 右旋圆极化(RHCP):提升信号接收稳定性。
    - 高增益:分别在GPS、GLONASS和北斗上具有1.5dBi、3.5dBi和2.5dBi的增益。

    技术参数


    电气参数
    - 频率范围
    - GPS: 1575.42 ± 1.023 MHz
    - GLONASS: 1602 ± 5 MHz
    - 北斗: 1561.098 ± 2.046 MHz
    - Galileo: 1575.42 ± 1.023 MHz
    - 中心频率:1573 ± 3 MHz
    - 电压驻波比(VSWR):1.8 @ 中心频率
    - 极化方式:右旋圆极化(RHCP)
    - 阻抗:50Ω
    - 带宽:28 MHz (回波损耗 > -10 dB)
    环境特性
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-40°C 至 +105°C
    - 频率温度系数(Tf):-40°C 至 +105°C (0 ± 20 ppm/°C)
    - 相对湿度:0% 至 95%
    尺寸与布局
    - 产品尺寸:25.1 x 25.1 x 4.0 mm
    - 天线安装尺寸:64.40 x 49.55 mm
    - 地面平面尺寸:70 x 70 mm

    产品特点和优势


    APARM2504-SG3 具有多项显著特点,使其在市场上具备较强的竞争力:
    - 多频段覆盖:能够支持多种GNSS系统,提高了位置定位的精确度和可靠性。
    - 低VSWR:1.8 的低VSWR保证了天线的良好匹配性能,增强了信号传输的稳定性和效率。
    - 高增益:在不同频段上的增益表现优异,确保了更远距离的信号接收能力。
    - 耐温性与耐湿性:可以在极端环境下正常工作,适用于各种严苛的应用场合。

    应用案例和使用建议


    应用案例
    - 导航系统:在车辆导航系统中用于提高定位精度。
    - 远程监控系统:在农业机械远程监控中提供可靠的位置信息。
    - 测绘系统:在测绘系统中提供高精度的位置坐标。
    使用建议
    - 天线安装:确保地面平面大小至少为64.40 x 49.55 mm,以获得最佳性能。
    - 环境适应性:在极端环境下使用时,注意环境条件对天线性能的影响,必要时可增加防护措施。

    兼容性和支持


    APARM2504-SG3 适用于多种GNSS系统,因此可以广泛应用于各类设备。制造商Abracon提供了详细的测试报告和技术支持,以帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    问题1:如何选择合适的地面平面尺寸?
    - 解决方案:建议使用最小尺寸为64.40 x 49.55 mm的地面平面,以确保最佳性能。
    问题2:天线在高温环境中工作不稳定怎么办?
    - 解决方案:确保工作温度不超过制造商规定的范围(-40°C至+105°C),并在需要时采取散热措施。

    总结和推荐


    综上所述,APARM2504-SG3 在性能、兼容性和适用性方面表现出色,适合在多个领域广泛应用。由于其出色的多频段覆盖能力和良好的环境适应性,推荐在需要高精度定位的系统中使用此天线。然而,对于军事、航空和医疗等对可靠性要求极高的领域,使用前请咨询制造商获取进一步的授权和支持。

    以上内容基于Abracon公司提供的技术手册编写,详细介绍了多频段GNSS介质贴片天线APARM2504-SG3的各项性能和应用情况,希望对您的采购决策有所帮助。

APARM2504-SG3参数

参数
额定功率 -
天线类型 -
中心频率 1.561GHz,1.575GHz,1.602GHz
支持协议 -
典型天线增益 2.5dB,1.5dB,3.5dB
最大电压驻波比 1.8
带宽 28MHz
阻抗 50Ω
长*宽*高 25.1mm*25.1mm*4mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

APARM2504-SG3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APARM2504-SG3数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APARM2504-SG3 APARM2504-SG3数据手册

APARM2504-SG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
