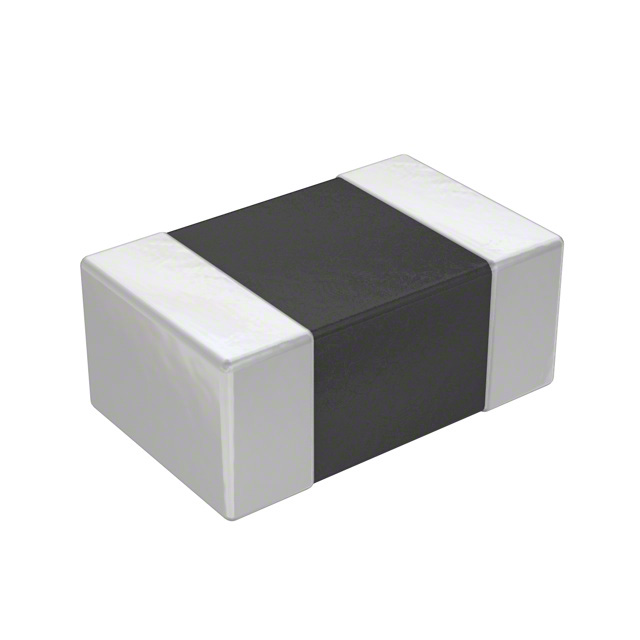

ACML-0805-500-T

产品分类: 磁珠
厂牌: ABRACON
产品描述: 1A 50Ω@100MHz 50mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: ET-4142795
供应商: 海外现货
标准整包数: 10
ABRACON 磁珠 ACML-0805-500-T

ACML-0805-500-T概述

    0805 Multilayer Ferrite Chip Bead 技术手册

    1. 产品简介


    0805 Multilayer Ferrite Chip Bead(以下简称“芯片扼流圈”)是一种多层陶瓷基底低轮廓线绕式电感器,适用于多种电子设备。其具有高可靠性、优良的焊接耐热性和适应流焊及RoHS回流焊接的能力。该产品主要用于视频设备、音频设备、汽车电气设备、通信设备以及办公自动化设备等领域。

    2. 技术参数


    - 尺寸:2.00 x 1.25 x 0.85mm
    - 额定电流:取决于阻抗值,范围从200mA到1500mA不等
    - 阻抗频率:100MHz
    - 直流电阻:范围从0.05Ω到0.80Ω不等
    - 工作温度:-55°C 至 +125°C
    - 存储温度:-55°C 至 +125°C
    表格展示了不同阻抗值下的具体参数:
    | 阻抗 (Ω) | 频率 (MHz) | 直流电阻 (Ω) | 额定电流 (mA) |
    ||
    | 7 | 100 | 0.05 | 2200 |
    | 11 | 100 | 0.05 | 2000 |
    | 17 | 100 | 0.05 | 2000 |
    | 19 | 100 | 0.05 | 2000 |
    | ... | ... | ... | ... |

    3. 产品特点和优势


    - 多层单片结构:高可靠性设计
    - 镍栅栏端子:提供优异的焊接耐热性
    - 适合流焊及RoHS回流焊接:可广泛应用于各种制造工艺

    4. 应用案例和使用建议


    应用案例:
    - 视频设备
    - 汽车电气设备
    - 通信设备
    - 办公自动化设备
    使用建议:
    1. 在高频环境下选择合适的阻抗值以确保最佳滤波效果。
    2. 考虑工作温度范围,确保设备在极端环境下的稳定运行。
    3. 使用时注意散热管理,避免因过热导致的损坏。

    5. 兼容性和支持


    - 兼容性:适用于商业、工业及指定汽车应用,非专为军事、航空、医疗等领域设计。
    - 支持:产品通过ISO 9001/QS 9000认证,供应商提供详细的技术支持文档和售后服务。

    6. 常见问题与解决方案


    1. 问题:芯片表面温度升高异常
    解决方法:检查焊接过程,确保焊接参数符合要求;考虑增加散热措施。

    2. 问题:直流电阻过高
    解决方法:确认装配过程中是否存在不良连接或焊接缺陷;重新检测并校准焊接工艺。

    7. 总结和推荐


    总结:0805 Multilayer Ferrite Chip Bead 提供了高可靠性的解决方案,适用于广泛的电子产品。其独特的多层单片结构和良好的焊接耐热性使其在市场上具备较强的竞争力。
    推荐:鉴于其出色的性能和广泛应用前景,我们强烈推荐此产品用于需要高可靠性和优良滤波效果的应用场合。

ACML-0805-500-T参数

参数
直流电阻(DCR) 50mΩ
额定电流 1A
阻抗@频率 50Ω@100MHz
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
