首页  >  产品百科  >  ACML-0603-601-T

ACML-0603-601-T

产品分类: 磁珠
厂牌: ABRACON
产品描述: 200mA 600Ω@100MHz 450mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 815-ACML-0603-601T
供应商: Mouser
标准整包数: 1

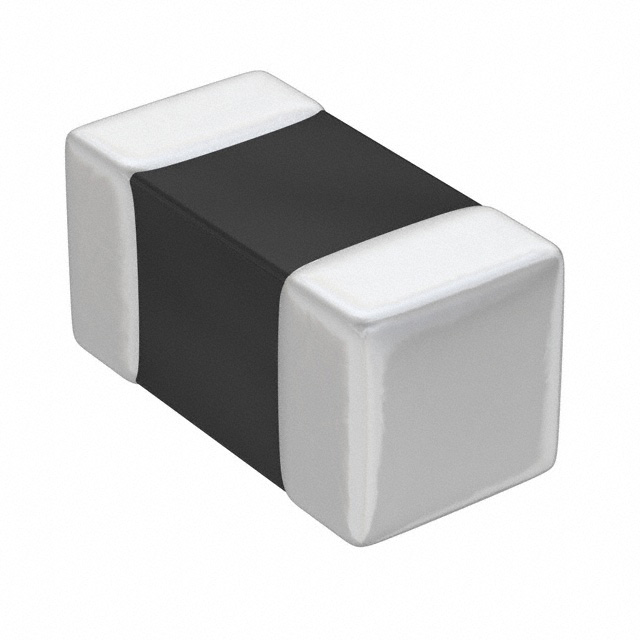

ABRACON 磁珠 ACML-0603-601-T

ACML-0603-601-T概述

    多层铁氧体芯片电感(ACML-0603)技术手册

    产品简介


    多层铁氧体芯片电感(Multilayer Ferrite Chip Bead)是一种专为抑制电磁干扰(EMI)而设计的被动电子元件。ACML-0603 是这一系列中的一个型号,其外形尺寸为1.60 x 0.80 x 0.80毫米。这款电感器采用了多层单片结构,提供高可靠性并能有效减少电磁干扰,广泛应用于计算机及其外围设备、DVD播放器、数字相机、电视及通信设备等领域。

    技术参数


    | 参数 | 型号 | 单位 |
    |
    | 阻抗代码 | ACML-0603-XXX
    | 额定阻抗值 | 6, 11, 19... | Ω ± 25% |
    | 测试频率 | 100 | MHz |
    | 直流电阻 | 0.05, 0.08... | Ω max |
    | 额定电流 | 1000, 800... | mA max |
    | 工作温度范围 | -55°C ~ +125°C
    | 存储温度范围 | -55°C ~ +125°C

    产品特点和优势


    1. 磁屏蔽结构:设计用于最小化串扰,确保在多组件环境中保持良好的信号完整性。
    2. 多层单片结构:提供高可靠性,防止器件损坏。
    3. EMI抑制:从数十MHz到数百MHz都有显著的抑制效果。
    4. 广泛的阻抗值:提供多种阻抗值,适用于不同应用场景。

    应用案例和使用建议


    ACML-0603 在数字设备中的噪声抑制方面表现出色,例如计算机及其外围设备、DVD播放器、数字相机、电视及通信设备。对于这些应用,建议使用时需考虑以下几点:
    - 确保设备运行环境温度不超过-55°C到+125°C之间。
    - 在电路布局时应注意避免高频信号干扰,可以将电感器靠近噪声源以获得最佳效果。

    兼容性和支持


    ACML-0603 与大多数标准的PCB制造工艺兼容,可用于标准的回流焊接工艺。制造商提供了详细的技术文档和客户支持服务,帮助用户更好地理解和应用此产品。

    常见问题与解决方案


    1. 问题:如何确定正确的额定电流?
    - 解决方法:参考产品手册中的图表和测试条件来选择合适的型号。例如,ACML-0603-220 的额定电流为1000mA。
    2. 问题:如何安装以达到最佳性能?
    - 解决方法:建议遵循制造商提供的安装指南,正确放置电感器的位置,以确保电磁干扰的有效抑制。

    总结和推荐


    总体来看,ACML-0603 多层铁氧体芯片电感凭借其出色的EMI抑制能力和广泛的适用范围,在市场上具有很强的竞争力。它特别适合应用于需要高度可靠性的电子设备中,能够有效地提升系统的整体性能。因此,强烈推荐给需要EMI抑制解决方案的应用开发者和技术采购者。

ACML-0603-601-T参数

参数
直流电阻(DCR) 450mΩ
额定电流 200mA
阻抗@频率 600Ω@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ACML-0603-601-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ACML-0603-601-T数据手册

厂牌 PDF简要描述 下载
ABRACON 磁珠 ABRACON ACML-0603-601-T ACML-0603-601-T数据手册

ACML-0603-601-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9815
10+ $ 0.0345 ¥ 0.2944
100+ $ 0.0265 ¥ 0.2257
500+ $ 0.0242 ¥ 0.2061
1000+ $ 0.0219 ¥ 0.1864
4000+ $ 0.0187 ¥ 0.1596
8000+ $ 0.0151 ¥ 0.1291
48000+ $ 0.014 ¥ 0.1198
库存: 12080
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.98
