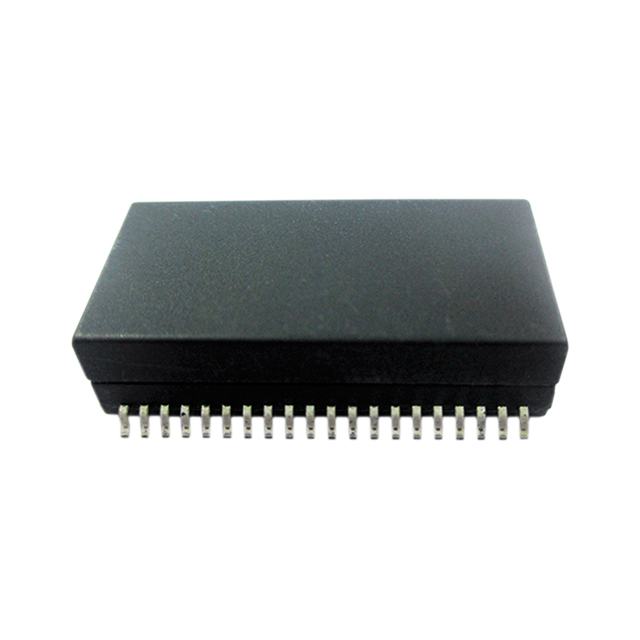

ALAN-409-T

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述: 1CT:1CT LAN 10/100 Base-T 350μH 贴片安装 27.55mm*13.34mm*7.73mm
供应商型号: SYE-ALAN-409-T
供应商: 海外现货
标准整包数: 1
ABRACON 脉冲变压器 ALAN-409-T

ALAN-409-T概述

    Quad Port 10/100BASE-T LAN Transformer 技术手册解析

    产品简介


    ALAN-409 是一款由 ABRACON 生产的四端口 10/100BASE-T 局域网变压器,专为自动介质相关接口(Auto MDI/MDIX)设计,适用于广泛的工业和汽车级应用。它能够为各种网络设备提供信号调节、电磁干扰(EMI)抑制和信号隔离功能。这种器件支持主流物理层集成电路(PHY IC)制造商的产品,如 Broadcom、Marvell、Micrel 和 Microsemi,确保其兼容性与可靠性。
    主要应用领域包括:
    - 局域网交换机
    - 路由器
    - 网络服务器
    - 集线器和适配卡
    - VoIP 设备
    该产品符合 IEEE 802.3 规范,同时通过了 RoHS 认证,是一款环保且高性能的选择。

    技术参数


    以下是 ALAN-409 的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -40 +85 | °C |
    | 存储温度范围 | -40 +85 | °C |
    | 转换比 | 1:1 | ±2%
    | 直流电阻 1.2 Ω |
    | 插入损耗 -1.0 dB |
    | 回波损耗 -18 dB |
    | 串扰抑制 -55 dB |
    | 差模到共模抑制 -30 dB |
    | 共模抑制 -35 dB |
    | 绝缘耐压 1500 Vrms |
    外形尺寸:27.55 × 16.20 × 7.35 mm

    产品特点和优势


    ALAN-409 的主要特点和优势如下:
    1. 多协议支持:与多个主流 PHY IC 厂商的产品兼容,便于集成到各类网络设备中。
    2. 高可靠性:符合 RoHS 和 ISO9001:2008 标准,适用于商业和工业环境。
    3. 宽温范围:工作温度范围为 -40°C 至 +85°C,满足极端气候条件下的需求。
    4. 信号质量保证:卓越的回波损耗和插入损耗指标,确保信号完整性。
    5. 自动化兼容性:支持自动 MDI/MDIX 功能,无需额外硬件支持即可实现网线直连。

    应用案例和使用建议


    ALAN-409 在多种网络环境中得到了广泛应用,例如:
    - 家庭宽带路由器:提升数据传输稳定性和速度。
    - 工业以太网交换机:适用于工厂自动化设备的信号传输。
    - 智能家居网关:提供可靠的数据连接和保护。
    使用建议:
    - 在高温环境下使用时,需确保散热良好。
    - 连接时遵循标准工艺,避免焊接温度过高对元件造成损害。
    - 结合网络设备的实际负载需求,选择合适型号进行测试和优化。

    兼容性和支持


    ALAN-409 可与主流网络芯片无缝集成,广泛适用于交换机、路由器等网络设备。Abrascon 提供全面的技术支持和优质的客户服务,用户可通过官网获得详细资料和售后服务。

    常见问题与解决方案


    1. 问题:插入损耗异常
    - 原因:焊接不当或接头接触不良。
    - 解决方案:检查焊接质量和接头连接情况,重新焊接。

    2. 问题:信号失真严重
    - 原因:回波损耗超标。
    - 解决方案:确保使用合适的 PCB 设计和布线方式。
    3. 问题:产品损坏
    - 原因:焊接温度超过 240°C。
    - 解决方案:严格按照回流焊曲线进行操作。

    总结和推荐


    综上所述,ALAN-409 是一款高性能、高兼容性的局域网变压器,适合在各种复杂环境下运行。其卓越的信号调节能力、广泛的温度适应性和严格的 RoHS 标准使其在市场上具有显著的竞争优势。对于需要高品质网络解决方案的企业和个人用户,我们强烈推荐 ALAN-409。
    通过 ABRACON 提供的专业支持和技术文档,用户可以轻松部署和调试该产品,确保其在实际应用中的最佳表现。

ALAN-409-T参数

参数
变压器类型 LAN 10/100 Base-T
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
长*宽*高 27.55mm*13.34mm*7.73mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
