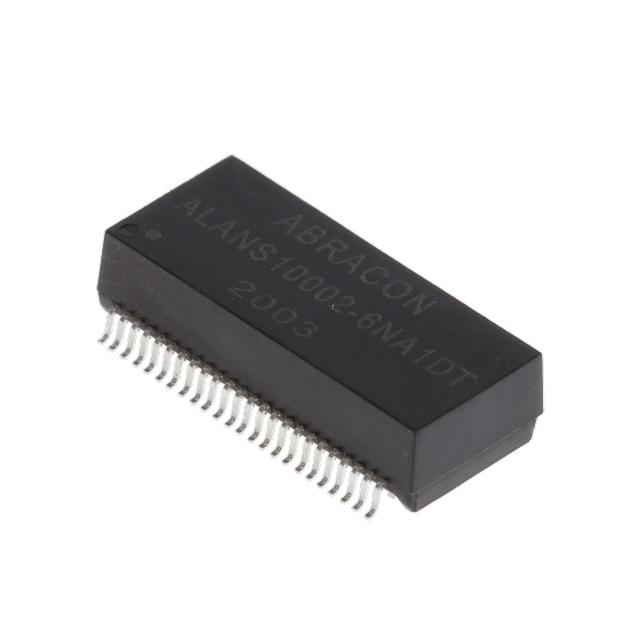

ALANS10002-6NA1DT

产品分类: 脉冲变压器
厂牌: ABRACON
产品描述: 1CT:1CTT(发射器),1CT:1CT(接收器) LAN 10/100/1000 Base-T 350μH SMD 贴片安装 27.81mm*12.19mm*7.24mm
供应商型号: SYE-ALANS10002-6NA1DT
供应商: 海外现货
标准整包数: 1
ABRACON 脉冲变压器 ALANS10002-6NA1DT

ALANS10002-6NA1DT概述


    产品简介


    产品名称:10/100/1000 BASE-T 双端口表面贴装LAN变压器模块
    型号:ALANS10002
    基本介绍:
    ALANS10002 是一款专为高速以太网设计的双端口表面贴装式变压器模块,符合 IEEE 802.3ab 标准,支持 10 BASE-T、100 BASE-TX 和 1000 BASE-T 应用。产品具有高可靠性、高性能和广泛的温度适应性,适用于服务器、路由器、工业电脑及通信等领域。该模块具备强大的抗电磁干扰(EMI)能力和共模噪声抑制能力,是现代网络设备的理想选择。

    技术参数


    尺寸与包装:
    - 封装尺寸:
    - 6: 48-pin(27.8 x 12.2 x 7.2 mm)
    - 7: 50-pin(27.9 x 7.5 x 8.6 mm)
    - 重量:
    - 48-pin 版本:3.2 g/个
    - 50-pin 版本:2.2 g/个
    - 包装方式:
    - Tape & Reel:300 pcs/卷(48-pin),400 pcs/卷(50-pin)
    温度范围:
    - 商用级:E: 0°C 至 +70°C
    - 工业级:D: -40°C 至 +85°C
    - 扩展级:J: -40°C 至 +105°C
    - 极限级:K: -40°C 至 +125°C
    电气规格(25°C 下典型值):
    | 参数 | 10 MHz | 30 MHz | 60 MHz | 80 MHz | 100 MHz |
    |
    | 插入损耗 (dB max) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
    | 回波损耗 (dB min) | 18 | 18 | 18 | 18 | 18 |
    | 串扰抑制 (dB min) | 15 | 15 | 15 | 15 | 15 |
    | 共模抑制比 (dB min) | 44 | 44 | 44 | 44 | 44 |
    | 差模抑制比 (dB min) | 38 | 38 | 38 | 38 | 38 |
    其他规格:
    - 电感:350 μH(最小值)
    - 泄漏电感:0.35 μH(最大值)
    - 绝缘耐压:2500 VDC
    - 阻抗匹配:1:1(TX 和 RX 端口)

    产品特点和优势


    1. 多功能支持:兼容 10 BASE-T、100 BASE-TX 和 1000 BASE-T 标准,满足多种网络速率需求。
    2. 卓越性能:具有优秀的插入损耗、回波损耗和串扰抑制性能,确保信号传输质量。
    3. 宽温适应性:可在 -40°C 至 +125°C 的极端环境下正常工作,适合工业和户外应用。
    4. 环保合规:符合 RoHS 和 RoHS II 规范,无铅化设计。
    5. 灵活封装:提供两种针脚配置(48-pin 和 50-pin),满足不同板载空间需求。

    应用案例和使用建议


    应用场景:
    - 服务器与数据中心:用于高速网络连接,提升数据吞吐量。
    - 监控系统:支持 IP 摄像头和视频流处理设备。
    - 通信设备:适配网络交换机和路由器。
    - 机器人与工业控制:满足工业级稳定性需求。
    使用建议:
    - 热管理:由于工作频率较高,建议在设计时充分考虑散热措施,避免高温影响性能。
    - 测试验证:对于极限环境应用,需进行高低温循环测试,确保长期稳定运行。
    - 信号完整性:建议配合优质 PCB 材料,优化信号传输路径。

    兼容性和支持


    - 兼容性:支持主流网络控制器芯片和平台,如 Marvell、Broadcom 和 Realtek 等。
    - 支持服务:Abracon 提供全面的技术支持,涵盖产品选型、电路设计指导及售后保障。
    - 认证:通过 ISO9001-2015 质量管理体系认证,确保产品质量可靠。

    常见问题与解决方案


    1. 问:如何判断产品是否过热?
    - 解决方案:通过温度传感器监控模块表面温度,超过 85°C 时需采取散热措施。
    2. 问:如何提高信号传输距离?
    - 解决方案:选择低损耗电缆并优化 PCB 布线,减少高频衰减。
    3. 问:如何防止静电损坏?
    - 解决方案:在插拔接口处增加防静电保护电路。

    总结和推荐


    ALANS10002 是一款高性能、高可靠性的双端口表面贴装式 LAN 变压器模块,特别适合需要高速网络传输和恶劣环境下的应用场合。凭借其广泛的温度适应性、卓越的信号完整性以及良好的兼容性,该产品在市场上具备显著的竞争优势。因此,我们强烈推荐 ALANS10002 作为新一代网络设备的优选元器件。
    如有进一步咨询或技术支持需求,请联系 Abracon 官方渠道获取帮助。
