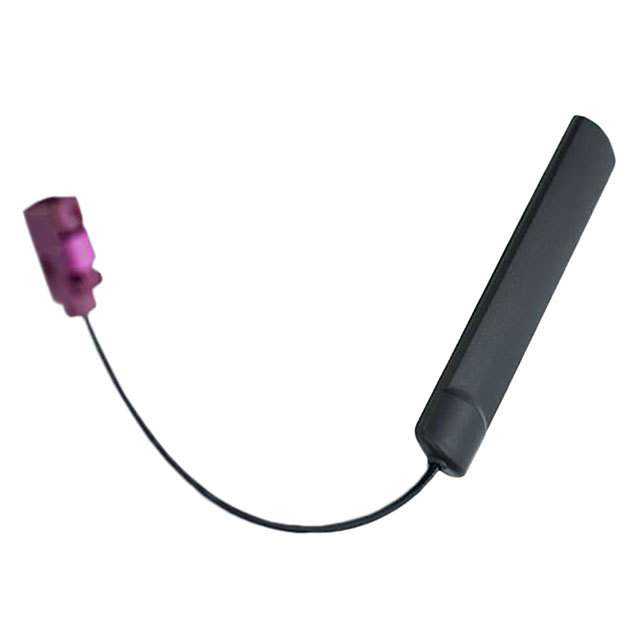

APAMSTJ-138

产品分类: 天线
厂牌: ABRACON
产品描述: 2.2dB 25W 3 50Ω 440MHz,850MHz,868MHz,900MHz,1.8GHz,1.9GHz,2.1GHz,2.4GHz 贴片安装,黏合安装 126.5mm*22mm*6.65mm
供应商型号: 535-13007-ND
供应商: Digi-Key
标准整包数: 1
ABRACON 天线 APAMSTJ-138

APAMSTJ-138概述

    # Multiband Antenna Module 技术手册解析

    1. 产品简介


    产品类型与主要功能
    Multiband Antenna Module(多频段天线模块)是一种被动式多频段天线,工作频率范围为380MHz至2400MHz,可覆盖多种通信协议和频段,包括TETRA、ISM、Quad Band Cellular、3G、WiFi等。这种天线特别适用于需要多频段通信需求的场合。
    应用领域
    该产品广泛应用于工业、商业及消费类电子产品,特别是公共安全通信、汽车导航、工业物联网(IIoT)、无线路由器等领域。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 接收频率 | 380 | 500 MHz | TETRA |
    824 | 894 MHz | AMPS |
    868 MHz | ISM |
    900 MHz | GSM |
    1800 MHz | DCS |
    1900 MHz | PCS |
    2100 MHz | 3G/UMTS |
    2400 MHz | WiFi/Bluetooth |
    | 回波损耗(VSWR) | 3:1 | 2:1 @TETRA
    3:1 | 2:1 @Cell
    | 增益 2.2 dBi
    | 阻抗 | 50 Ω
    | 工作温度范围 | -40 +85 | ℃
    | 诊断电阻 | 9.5 | 10 | 10.5 | kΩ
    其他特性
    - 尺寸:126.5 x 22.0 x 6.7mm
    - 连接器类型:SMA Male
    - 电缆类型:RG174 同轴电缆
    - 电缆长度:2.5米
    - 材质:ABS
    - 颜色:黑色
    - MSL等级:Not Applicable

    3. 产品特点和优势


    - 多频段覆盖:模块设计覆盖多个关键频段,适用于各种通信协议,具有高度通用性。
    - 安装便捷:采用玻璃粘贴设计和附带的粘胶底座,易于安装和固定。
    - 高可靠性:符合RoHS和RoHS II标准,铅含量合规,同时通过ISO9001:2008认证。
    - 高功率处理能力:最大支持25W功率输入,满足多数应用场景需求。
    - 诊断功能:集成10kΩ电阻,用于检查连接状态,便于故障排查。

    4. 应用案例和使用建议


    应用案例
    1. 公共安全通信:用于TETRA网络,提供可靠的语音和数据传输服务。
    2. 智能家居设备:支持WiFi/蓝牙模块,实现智能家居控制。
    3. 车载通信系统:结合3G/4G模块,保障车辆远程通信和导航功能。
    使用建议
    - 安装时确保天线表面清洁,避免污垢影响信号质量。
    - 在严寒或高温环境下使用时,需注意材料耐温特性。
    - 尽量减少天线周围的金属遮挡物,以提高信号接收效率。

    5. 兼容性和支持


    兼容性
    该模块可兼容主流通信协议设备,如TETRA基站、WiFi路由器和3G/4G调制解调器。建议在采购前确认设备接口和天线频段匹配。
    支持和服务
    Abracon Corporation提供完整的售后服务和技术支持,涵盖产品选型、安装指导和故障排除。如有特殊需求,可以联系官方获取定制化解决方案。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 天线信号强度弱 | 检查安装位置,远离金属遮挡物;调整方向。 |
    | 设备无法正常连接 | 确认电缆连接牢固;更换诊断电阻测试连接。 |
    | 接收灵敏度降低 | 清洁天线表面并重新安装。 |

    7. 总结和推荐


    综合评估
    Multiband Antenna Module 是一款性能卓越的多频段天线模块,具备广泛的应用范围和灵活的安装方式。其紧凑的设计、高增益和良好的兼容性使其成为众多通信设备的理想选择。此外,厂商提供的技术支持和服务进一步提升了产品的可靠性。
    推荐结论
    对于需要多频段通信、便捷安装且对价格敏感的用户,这款天线模块是一个极具性价比的选择。强烈推荐给从事公共安全、工业物联网、车载通信等领域的工程师和企业用户。

    如果您对本产品感兴趣或有其他疑问,请访问官网 www.abracon.com 或直接联系销售团队咨询更多详细信息。

APAMSTJ-138参数

参数
天线类型 -
中心频率 440MHz,850MHz,868MHz,900MHz,1.8GHz,1.9GHz,2.1GHz,2.4GHz
支持协议 -
典型天线增益 2.2dB
最大电压驻波比 3
带宽 -
阻抗 50Ω
额定功率 25W
长*宽*高 126.5mm*22mm*6.65mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装
