AST3TQ-30.720MHZ-1

产品分类:
厂牌: ABRACON
产品描述: Oscillator TCXO 30.72MHz ±0.3ppm (Tol) ±0.1ppm (Stability) 15pF LVCMOS Squarewave 55% 3.3V 4-Pin SMD T/R
供应商型号: SYE-AST3TQ-30.720MHZ-1
供应商: 海外现货
标准整包数: 1

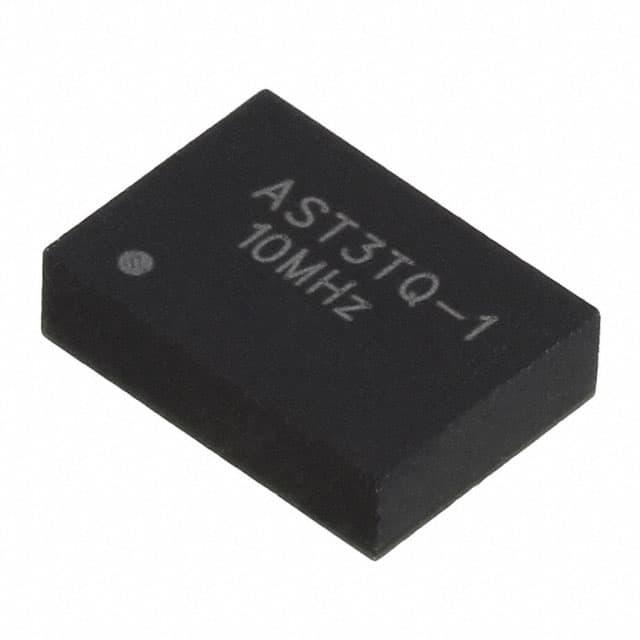

ABRACON  AST3TQ-30.720MHZ-1

AST3TQ-30.720MHZ-1概述

    AST3TQ 精密表面贴装温补晶体振荡器(TCXO)技术手册

    1. 产品简介


    AST3TQ 是一款精密表面贴装温补晶体振荡器(Temperature Compensated Crystal Oscillator,简称TCXO)。它提供多种标准频率选项,适用于各种高频通信设备及测试测量设备。这款产品广泛应用于无线通信系统、导航设备、局域网和宽带接入网络等领域。

    2. 技术参数


    - 频率范围: 10.00 MHz 至 51.2 MHz
    - 标准频率: 10.00 MHz, 12.80 MHz, 19.20 MHz, 20.00 MHz, 25.00 MHz, 26.00 MHz, 30.72 MHz, 40.00 MHz, 50.00 MHz
    - 初始频率容差: (+25°C) ±0.3 ppm
    - 频率稳定性:
    - -40°C至+85°C范围内为±100 ppb(Option “1”)
    - -50°C至+90°C范围内为±280 ppb(Option “2”)
    - -55°C至+95°C范围内为±500 ppb(Option “5”)
    - 频率稳定度 vs. 供电电压变化: ±100 ppb (Vdd±5%)
    - 频率稳定度 vs. 负载变化: ±200 ppb (Load±5%)
    - 供电电压: +3.135 V 至 +3.465 V
    - 老化率: 第一年±1.0 ppm,二十年±3.0至±4.6 ppm
    - 供电电流:
    - 10 MHz 载波时为7.8 mA 至 8.5 mA
    - 16.384 MHz 载波时为8.7 mA 至 9.5 mA
    - 51.2 MHz 载波时为13.7 mA 至 14.5 mA
    - CMOS 输出:
    - VOH: 2.4 V (负载 = 15 pF)
    - VOL: 0.4 V (负载 = 15 pF)
    - 负载: 15 pF
    - 占空比: 45% 至 55%
    - 上升/下降时间: 4 ns (负载 = 15 pF)
    - 波形: 方波
    - RMS 抖动 (12 kHz 至 20 MHz 带宽):
    - 10 MHz 载波时为0.4 ps
    - 20 MHz 载波时为1.3 ps

    3. 产品特点和优势


    - 高频率稳定性: 不同温度范围内的频率稳定度保证了在极端环境下的精确性。
    - 低相位噪声和抖动: 优秀的相位噪声和低抖动性能使得产品适合用于对信号质量要求高的应用。
    - 多种频率选项: 提供多样化的频率选择以满足不同应用需求。
    - 紧凑设计: 7.0 x 5.0 x 1.9 mm 的小尺寸使其易于集成到空间受限的应用环境中。

    4. 应用案例和使用建议


    - 通信硬件: 在商业和工业通信系统中广泛应用,如 WiMax 和 LTE 基站。
    - 导航设备: 在需要保持时间精度的 GPS 设备中作为关键组件。
    - 测试设备: 高精度频率源,在测试测量设备中不可或缺。
    使用建议:
    - 在设计时应考虑温度变化对频率的影响,特别是在严苛环境下。
    - 为避免供电电压波动影响频率稳定性,可以考虑加装稳压电路。

    5. 兼容性和支持


    AST3TQ 采用标准 SMD 封装,适用于商业级 PCB 装配。供应商提供 RoHS 和 RoHS II 合规性认证,并支持 ISO9001-2015 质量管理体系。如有特殊应用需求,可联系供应商获得进一步的支持和授权。

    6. 常见问题与解决方案


    - 问题: 温度变化引起频率偏差较大。
    - 解决方案: 确保使用符合要求的工作温度范围内的型号(如 -40°C 到 +85°C),并考虑使用额外的温度补偿电路。
    - 问题: 供电电压波动导致频率不稳定。
    - 解决方案: 使用稳压电源或滤波器,确保供电电压在 ±5% 的允许范围内。
    - 问题: 设备老化影响精度。
    - 解决方案: 定期校准设备,特别是在长时间使用后。

    7. 总结和推荐


    总体而言,AST3TQ 是一款高性能、高可靠性的精密表面贴装温补晶体振荡器。其优异的频率稳定性、低相位噪声和多样的频率选项使其在通信、导航和测试测量等多个领域中具有很强的应用价值。强烈推荐在需要高精度频率源的应用中使用此产品。

AST3TQ-30.720MHZ-1参数

参数
长*宽*高 7mm*5mm*2mm
安装方式 贴片安装
零件状态 在售

AST3TQ-30.720MHZ-1厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AST3TQ-30.720MHZ-1数据手册

厂牌 PDF简要描述 下载
ABRACON ABRACON AST3TQ-30.720MHZ-1 AST3TQ-30.720MHZ-1数据手册

AST3TQ-30.720MHZ-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
