AEACBA045015-S2332

产品分类: 天线
厂牌: ABRACON
产品描述: 1.5 50Ω 2.32GHz SMA(DO-214AC) 磁性安装,贴片安装 45.2mm*35.8mm*15.1mm
供应商型号: 3501673
供应商: 海外现货
标准整包数: 1

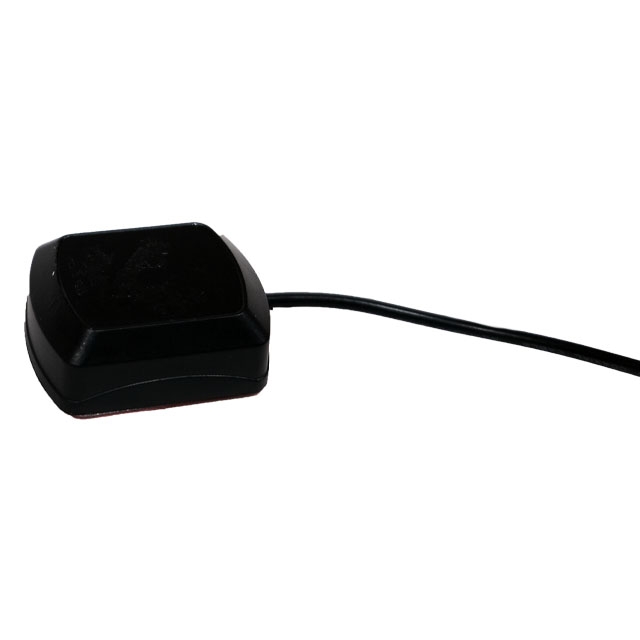

ABRACON 天线 AEACBA045015-S2332

AEACBA045015-S2332概述

    # SDARS 外部天线技术手册

    产品简介


    本技术手册提供了Abracon LLC生产的型号为AEACBA045015-S2332的SDARS外部天线的产品详细信息。该天线主要用于卫星数字音频广播服务(SDARS),也适用于卫星收音机和数字广播服务。它是一款集成了低噪声放大器(LNA)的主动式天线,具备出色的电气特性和机械特性,能够在多种恶劣环境中稳定运行。

    技术参数


    电气特性
    - 工作频率范围:2320 MHz ~ 2345 MHz
    - 带宽:25 MHz
    - 驻波比(VSWR):≤ 1.5
    - 增益:3 dBic
    - 轴向比:≤ 3 dB
    - 极化方式:左旋圆极化(LHCP)
    - 阻抗:50 Ω
    - 低噪声放大器(LNA)增益:34 ± 2 dB
    - 噪声系数:≤ 1 dB
    - LNA 驻波比:≤ 2
    - 供电电压:3 ~ 5 V DC
    - 电流消耗:40 mA
    环境特性
    - 工作温度范围:-40°C ~ +85°C
    - 相对湿度:高达95%
    - 防尘防水等级:IP67
    - 振动测试:10 ~ 55 Hz,幅度1.5 mm,持续2小时
    物理特性
    - 产品尺寸:45.2 x 35.8 x 15.1 mm
    - 电缆类型:RG-174
    - 电缆长度:3 m
    - 连接器类型:SMA
    - 罩壳材料:ABS
    - 安装方式:粘贴式

    产品特点和优势


    该天线具有以下独特的功能和优势:
    - 低驻波比(VSWR ≤ 1.5):确保信号传输效率高,减少信号损失。
    - 高增益(3 dBic):提升接收灵敏度,增强信号捕捉能力。
    - 左旋圆极化(LHCP):有效抑制多路径干扰,提高信号质量。
    - 集成LNA:内置低噪声放大器,增强弱信号的接收能力。
    - 高LNA增益(34 dB):显著改善信号质量。
    - 防护等级IP67:适应户外使用环境,防尘防水。
    - 粘贴式安装:安装便捷,稳固可靠。

    应用案例和使用建议


    应用案例
    该天线广泛应用于卫星数字音频广播服务(SDARS)、卫星收音机以及数字广播系统。在实际使用中,通常与接收设备配合使用,以增强信号接收效果。
    使用建议
    1. 安装位置选择:建议将天线安装在开阔地带,避免遮挡物,以便更好地接收卫星信号。
    2. 电缆连接注意事项:在连接电缆时,应确保连接牢固,避免信号传输过程中的损耗。
    3. 环境适应性:由于该天线具备IP67防护等级,适用于室外环境,但在极端气候条件下,仍需进行额外保护。

    兼容性和支持


    该天线适用于各种标准的SDARS系统和其他数字广播设备。制造商提供标准的技术支持和服务,用户可联系Abracon LLC获取进一步的帮助和咨询。此外,天线还通过了RoHS认证,符合环保要求。

    常见问题与解决方案


    常见问题及解决方案
    1. 信号不稳定
    - 解决方案:检查天线安装位置是否有遮挡物;确认连接器连接牢固。
    2. 电流消耗过高
    - 解决方案:检查供电电压是否在正常范围内(3 ~ 5 V DC);检查是否有短路现象。
    3. 无法开机
    - 解决方案:确认供电电压正确无误;检查连接器是否松动。

    总结和推荐


    综上所述,AEACBA045015-S2332天线凭借其优秀的电气特性、稳定的环境适应性和高度集成的设计,成为卫星数字音频广播服务的理想选择。其高增益和低噪声放大器不仅提升了信号接收的质量,还具备出色的环境适应性。对于需要高可靠性、稳定性和灵活性的应用场景,我们强烈推荐使用此款天线。

AEACBA045015-S2332参数

参数
中心频率 2.32GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.5
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
长*宽*高 45.2mm*35.8mm*15.1mm
通用封装 SMA(DO-214AC)
安装方式 磁性安装,贴片安装
零件状态 在售
包装方式 盒装

AEACBA045015-S2332厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AEACBA045015-S2332数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON AEACBA045015-S2332 AEACBA045015-S2332数据手册
