APAMPGJ-141

产品分类: 天线
厂牌: ABRACON
产品描述: 1.5 50Ω 1.575GHz,1.602GHz 10MHz,18MHz 贴片安装 25mm*25mm*25mm
供应商型号: APAMPGJ-141
供应商: Master
标准整包数: 1

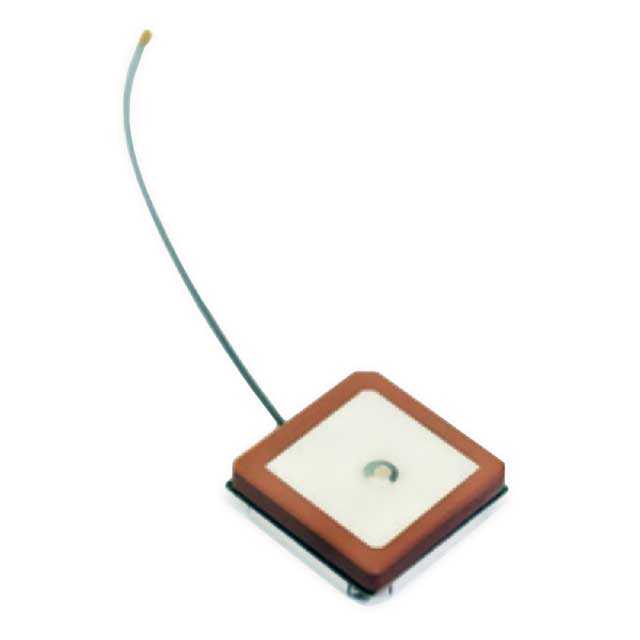

ABRACON 天线 APAMPGJ-141

APAMPGJ-141概述

    高质量文章:GPS/GLONASS Active Internal Patch 技术手册解析

    1. 产品简介


    GPS/GLONASS Active Internal Patch 是一款高性能的内部贴片天线模块,专为全球定位系统(GPS)和格洛纳斯卫星导航系统(GLONASS)设计。它集成了低噪声放大器(LNA),以提供更好的信号接收能力。这款产品的主要功能是接收和增强来自GPS和GLONASS卫星的信号,特别适用于汽车导航、跟踪系统和城市峡谷中的GPS导航应用。其紧凑的设计使其非常适合安装在空间受限的设备中。

    2. 技术参数


    以下是该产品的关键技术规格:
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 备注 |
    |
    | 中心频率 | 1575.42 | 1592 | 1610 | MHz | GPS和GLONASS分别对应频段 |
    | 带宽 | 10 | - | 18 | MHz | GPS和GLONASS带宽 |
    | 极化方式 | 右旋圆极化(RHCP) | - | - | -
    | 输入阻抗 | 50 | - | - | Ω
    | 赋能电压 | 2.7 | 3.0 | 5.5 | V
    | 放大增益(LNA) | 21 | 23 | 25 | dB | 在3.0V供电下 |
    | 输出电压驻波比(VSWR) | - | 1.5:1 | - | - | 在自由空间内 |
    | 噪声系数 | 2.5 | - | - | dB | 包含滤波器前的放大器 |
    | 直流电流 | 15 | 22 | 25 | mA | 在3.0V供电下 |
    | 功耗 | - | 138 | - | mW
    | 工作温度范围 | -40 | +85 | +85 | ℃

    3. 产品特点和优势


    - 高灵敏度:内置低噪声放大器(LNA),提升信号接收质量。
    - 双频支持:同时支持GPS和GLONASS频段,确保全球范围内的定位精度。
    - 紧凑设计:尺寸仅为25.0 × 25.0 × 8.6毫米,适合狭小空间安装。
    - 高可靠性:符合RoHS标准,无铅环保。
    - 广泛供电范围:可在2.7V至5.5V范围内工作,适应多种电源环境。

    4. 应用案例和使用建议


    此产品广泛应用于汽车导航系统、个人追踪装置以及需要在复杂环境下进行精准定位的场合。例如,在高楼林立的城市峡谷区域,传统的被动天线可能无法有效接收到足够的信号强度,而这款带有内置放大器的主动天线可以显著改善这一问题。使用时建议将天线放置在远离金属物体的位置,以减少干扰;同时确保电源供应稳定,避免因电压波动影响性能。

    5. 兼容性和支持


    该产品采用U.FL接口连接,并配备100mm长的微同轴电缆,便于与其他设备集成。制造商提供了全面的技术文档和支持服务,包括样品申请、定制开发和技术咨询等。

    6. 常见问题与解决方案


    - 问题一:为什么在低温环境中信号接收效果变差?
    解决方案:检查电源电压是否处于规定范围内,必要时调整电压以优化性能。
    - 问题二:如何判断天线是否正常工作?
    解决方案:通过测量天线输出信号强度来确认其工作状态,若信号强度低于预期,则需排查电路连接或更换天线。

    7. 总结和推荐


    综上所述,GPS/GLONASS Active Internal Patch 是一款集成了先进技术和可靠性的高效能天线模块。它凭借卓越的信号处理能力和灵活的应用适配性,在多个行业中展现出了强大的市场竞争力。对于需要高精度定位的应用场景,我们强烈推荐选用此款产品。此外,ABRA公司在质量控制和服务保障方面的努力也令人印象深刻,进一步增强了其产品的吸引力。因此,无论是针对商业还是工业用途,这都是一个值得信赖的选择。

APAMPGJ-141参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz,1.602GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.5
带宽 10MHz,18MHz
长*宽*高 25mm*25mm*25mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

APAMPGJ-141厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMPGJ-141数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAMPGJ-141 APAMPGJ-141数据手册

APAMPGJ-141封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.0015 ¥ 415.0427
5+ $ 45.7473 ¥ 380.3699
10+ $ 45.0606 ¥ 374.6603
25+ $ 26.9664 ¥ 224.0959
50+ $ 21.2477 ¥ 173.9975
75+ $ 20.8257 ¥ 170.5418
100+ $ 20.8257 ¥ 170.5418
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 415.04
