APAMS-120

产品分类: 天线
厂牌: ABRACON
产品描述: 2dB 2 50Ω 2.4GHz,5.8GHz 100MHz,200MHz 贴片安装 77mm(长度)*77mm(高度)
供应商型号: SYE-APAMS-120
供应商: 海外现货
标准整包数: 1

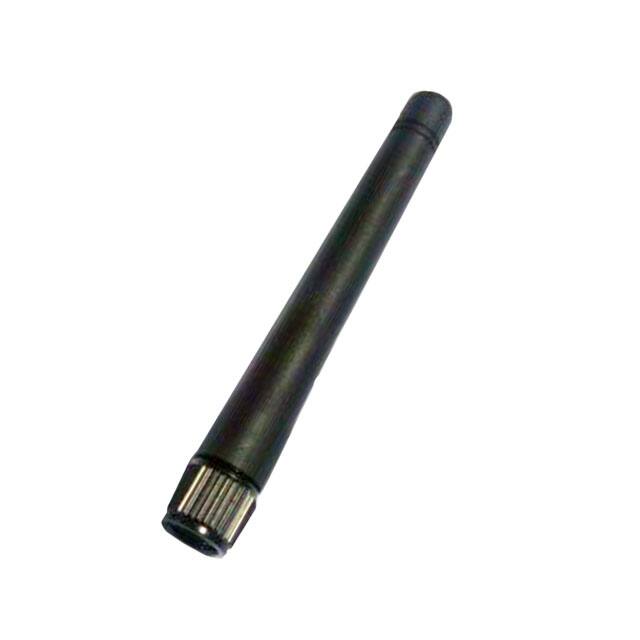

ABRACON 天线 APAMS-120

APAMS-120概述

    # Dual Band Wi-Fi/Bluetooth 天线 APAMS-120 技术手册

    产品简介


    APAMS-120 是一款双频 Wi-Fi 和蓝牙天线,适用于广泛的商业、工业以及特定汽车应用领域。该天线具备高可靠性、灵敏度高、结构紧凑且易于安装的特点,同时符合 RoHS 标准。APAMS-120 支持 Wi-Fi 的 2.4 GHz 和 5 GHz 频段,能够广泛应用于蓝牙设备、无线路由器和其他需要高效无线通信的场景。
    主要功能:
    - 高可靠性和高灵敏度设计。
    - 紧凑型尺寸(77.0 x Ø10.0 mm)。
    - 支持双频段:2.4 GHz 和 5 GHz。
    - 无铅环保材料(RoHS 合规)。
    应用领域:
    - 蓝牙设备。
    - Wi-Fi 路由器。
    - 无线网络设备。

    技术参数


    以下是 APAMS-120 的详细技术规格:
    | 参数名称 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 | 备注 |
    |
    | 频率范围 | 2350 | 2450 | 5700 | MHz | 2.4 GHz 和 5 GHz 频段 |
    | 带宽 | 100 200 | MHz | 分别对应 2400 MHz 和 5800 MHz |
    | 驻波比 (VSWR) 2:1
    | 极化方式 线性极化 |
    | 输入阻抗 50 Ω
    | 增益 | 2 2 | dBi | 2.4 GHz 和 5 GHz 频段 |
    | 方向性 全向性 |
    | 工作温度范围 | -45 +85 | ℃
    | 存储温度范围 | -45 +85 | ℃
    其他特性:
    - 射频接口:SMA 反极性连接器 (SMA-RP)。
    - 散热体:铜镀层。
    - 重量:10 g。
    - 外壳材质:塑料。
    - 颜色:黑色。

    产品特点和优势


    APAMS-120 的独特功能使其在市场上具有显著的竞争优势:
    - 高可靠性:专为高频应用设计,保证长期稳定运行。
    - 紧凑设计:尺寸仅为 77.0 x Ø10.0 mm,适合空间有限的应用场景。
    - 易安装性:采用标准化的 SMA-RP 接口,便于快速集成到各种设备中。
    - 环保合规:RoHS 认证确保产品无铅环保,满足现代绿色生产需求。

    应用案例和使用建议


    APAMS-120 广泛应用于以下场景:
    - Wi-Fi 路由器:作为无线路由器的主要天线组件,支持 2.4 GHz 和 5 GHz 双频段,提供更广泛的覆盖范围。
    - 智能家居设备:可连接智能音箱、摄像头等设备,实现高效无线通信。
    - 物联网终端:支持蓝牙设备的数据传输,确保设备间的无缝连接。
    使用建议:
    - 在安装过程中,避免对天线施加过大的机械应力,以防止损坏。
    - 确保天线周围没有金属障碍物,以最大化信号覆盖范围。
    - 在极端环境下使用时,需额外防护措施,如防尘罩或防水外壳。

    兼容性和支持


    - 兼容性:APAMS-120 的 SMA-RP 接口与市面上主流无线模块完全兼容。
    - 技术支持:Abracon 提供 ISO9001-2015 认证的质量管理体系,并提供详细的用户手册和技术支持。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    1. 问题:天线信号弱。
    - 解决方案:检查安装位置,确保天线周围无金属干扰。
    2. 问题:无法正常工作。
    - 解决方案:确认射频接口正确连接,必要时重新拔插测试。
    3. 问题:天线发热。
    - 解决方案:确保良好的散热条件,必要时添加外部散热装置。

    总结和推荐


    APAMS-120 是一款性能卓越、设计精良的双频 Wi-Fi 和蓝牙天线,其紧凑的设计、高可靠性及广泛的适用性使其成为市场上极具竞争力的产品。对于需要高性能无线通信的应用场景,我们强烈推荐使用这款天线。通过严格的质量控制和环保标准,APAMS-120 可确保长期稳定运行,是理想的选择。
    如有进一步疑问,请联系 Abracon 官方技术支持团队获取帮助。
    联系电话:949-546-8000
    官网地址:[www.abracon.com](http://www.abracon.com)
    版权所有 © Abracon LLC

APAMS-120参数

参数
带宽 100MHz,200MHz
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz,5.8GHz
支持协议 -
典型天线增益 2dB
最大电压驻波比 2
长*宽*高 77mm(长度)*77mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 袋装

APAMS-120厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMS-120数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAMS-120 APAMS-120数据手册

APAMS-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
