X1005243-LGA2SA10A1

产品分类: 天线
厂牌: AVX
产品描述: KYOCERA AVX 多频天线, SMA连接头, 橡皮盘天线
供应商型号: SYE-X1005243-LGA2SA10A1
供应商: 海外现货
标准整包数: 1

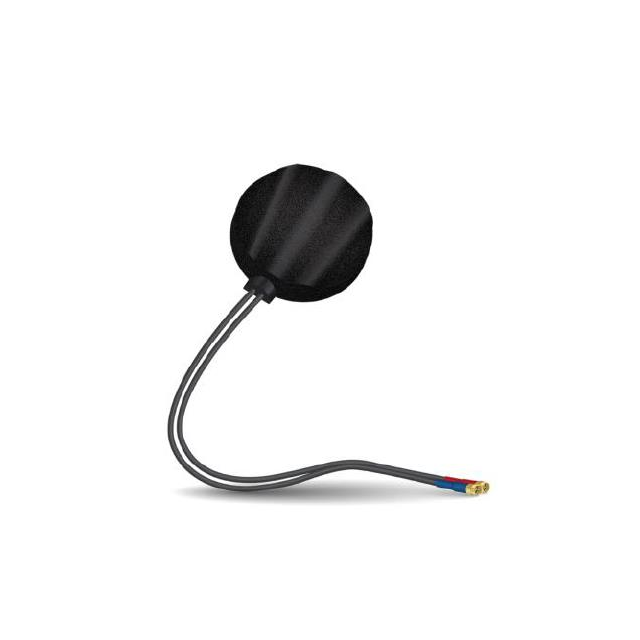

AVX 天线 X1005243-LGA2SA10A1

X1005243-LGA2SA10A1概述

    高性能GPS/GLONASS与LTE双模外部天线产品综述

    产品简介


    KYOCERA AVX推出的型号为X1005243-LGA2SA10A1的GPS/GLONASS(主动)与LTE双模外部天线,是一款集成式高性能天线解决方案。该产品兼具GPS/GLONASS与LTE的接收能力,专为需要高精度定位与可靠通信连接的应用场景设计。其典型应用包括远程监控、物联网设备、智能电网、物流追踪、农业自动化、健康医疗以及工业控制等领域。该天线不仅提高了系统整体性能,还显著降低了开发成本并缩短了上市时间。

    技术参数


    以下是该天线的关键技术参数:
    | 参数类别 | 具体值 |

    | 频率范围(GPS/GLONASS) | 1575 MHz、1602 MHz |
    | 增益 | 1.0 dBi(1575 MHz)、1.0 dBi(1602 MHz) |
    | 驻波比(VSWR) | ≤2.0:1 |
    | 输入阻抗 | 50 Ω |
    | 噪声系数 | 2.5 dB |
    | 电源输入电压 | 3~5 V |
    | 功耗(@3.3V) | 9 mA |
    | 峰值增益(LTE频段) | 698-960 MHz:2.7 dBi;1710-2170 MHz:1.2 dBi;2300-2690 MHz:2.1 dBi |
    | 平均效率 | 698-960 MHz:35%;1710-2170 MHz:29%;2300-2690 MHz:30% |
    | 驻波比(LTE频段) | ≤3.7:1 |
    | 尺寸 | 直径51.4 mm ± 0.3 mm,高度10.5 mm ± 1.0 mm |
    | 防水等级 | IPX5 |

    产品特点和优势


    1. 降低开发成本与加速上市
    作为一款标准天线产品,X1005243-LGA2SA10A1无需额外的设计费用及长时间定制开发周期,显著减少了研发时间和资源投入。
    2. 高可靠性与环保合规
    符合RoHS和REACH标准,确保产品的环保性与长期稳定性。
    3. 多频段覆盖与广泛适用性
    支持GPS/GLONASS和LTE双模频段,覆盖多个关键频段,能够满足复杂应用需求。
    4. 卓越性能与设计优化
    在小型化的同时实现了高效能,满足客户与监管机构的技术要求。
    应用案例与使用建议
    该天线可广泛应用于智能农业、汽车后装市场、智能电网、物流管理及医疗设备等领域。例如,在智能农业场景中,它可以帮助农民通过精准定位实现精准灌溉和施肥;在物流追踪场景下,它可以协助货物实时位置追踪,提升供应链效率。
    使用建议:
    - 确保安装环境无强电磁干扰,尽量保持天线周围无遮挡物。
    - 安装时采用泡沫粘合剂以固定天线,避免移动或松动影响信号传输效果。

    兼容性和支持


    X1005243-LGA2SA10A1天线具有标准化接口,支持与主流模块和设备兼容。KYOCERA AVX提供全面的技术支持服务,包括样品供应、设计指导和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收灵敏度不足 | 检查天线是否正确安装,清除周围障碍物。 |
    | 无法正常启动或供电异常 | 确认电源电压是否在规定范围内(3~5 V)。 |
    | 天线表面沾污或损坏 | 清洁天线表面,若损坏需更换新天线。 |
    总结与推荐
    总体而言,X1005243-LGA2SA10A1是一款高性价比、多功能且易于集成的天线产品。它在GPS/GLONASS和LTE频段上的出色表现,使其成为物联网、智能城市和移动通信领域不可或缺的硬件组件。无论是从成本控制还是性能优化的角度来看,该天线都值得推荐。对于追求高性能与低成本平衡的设备制造商而言,这无疑是一个明智的选择。

X1005243-LGA2SA10A1参数

参数
中心频率 829MHz,1.575GHz,1.602GHz,1.94GHz,2.495GHz
支持协议 -
典型天线增益 2.7dB
最大电压驻波比 2,3,3.7
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
长*宽*高 10.5mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 盒装

X1005243-LGA2SA10A1厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X1005243-LGA2SA10A1数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX X1005243-LGA2SA10A1 X1005243-LGA2SA10A1数据手册

X1005243-LGA2SA10A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 28.3092 ¥ 237.2311
20+ $ 26.0152 ¥ 218.0074
100+ $ 25.11 ¥ 210.4218
200+ $ 25.0976 ¥ 210.3179
500+ $ 24.49 ¥ 205.2262
库存: 196
起订量: 11 增量: 100
交货地:
最小起订量为:10
合计: ¥ 2372.31
