709296001114006

厂牌: AVX
产品描述:
供应商型号: 4228095
供应商: 海外现货
标准整包数: 1000

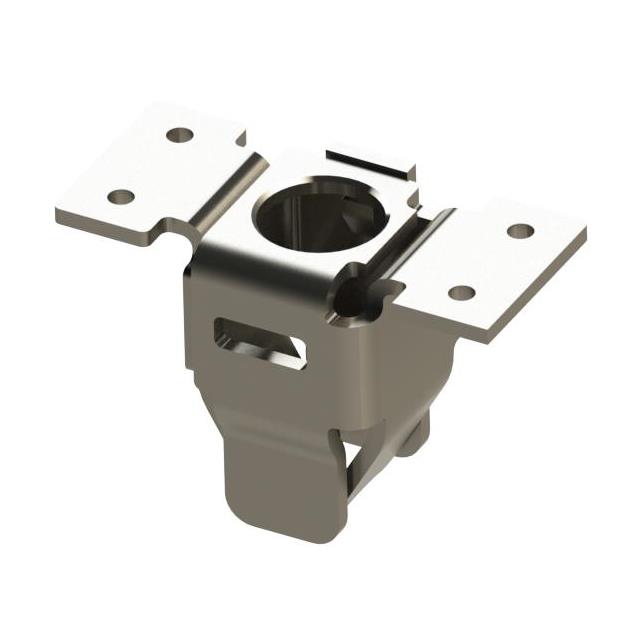

AVX 固态照明连接器 - 触头 709296001114006

709296001114006概述


    产品简介


    9296-11X系列垂直穿板式插接线连接器是一款由KYOCERA AVX开发的高性能电子元器件,主要用于电线与电路板之间的连接。该产品专为12至18 AWG(美国线规)的固态导线和绞合导线设计,可以广泛应用于机器控制、商业建筑控制系统、SSL/LED照明系统以及家用电器等领域。这些连接器具有高可靠性和长寿命,确保在各种复杂环境中都能提供稳定的电气连接。

    技术参数


    - 电流额定值:最大20安培
    - 电压额定值:300 VAC(均方根值)或DC等效
    - 工作温度范围:-40°C 至 +130°C
    - 存储温度范围:-40°C 至 +70°C
    - 接触材料:磷青铜
    - 镀层:纯锡镀层

    产品特点和优势


    9296-11X系列垂直穿板式插接线连接器具备以下独特功能和优势:
    1. 多功能性:接受12-18 AWG固态导线和绞合导线,适用于多种电线类型,且支持镀层和非镀层条件下的使用。
    2. 机械稳定性:盒式接触器配备侧壁,提供了卓越的机械稳定性和电线保持力。
    3. 自动化生产支持:采用带和卷装包装,适合自动表面贴装技术(SMT)放置,提高生产效率。
    4. 安全认证:UL批准,符合安全标准。

    应用案例和使用建议


    应用案例:
    - 工业领域:用于电机、驱动器、电磁阀、传感器、电池组、风扇和泵的控制。
    - 商业建筑:用于控制、安全、消防及传感器系统。
    - 照明领域:用于路灯、标志灯和LED灯具。
    - 家用电器:用于真空吸尘器、地板清洁工具、洗衣机和烘干机等。
    使用建议:
    - 在插入电线前,确保导线已正确剥皮并适当扭结或搪锡,以保证良好的电气接触。
    - 这些连接器不设计用于重复拔插,因此需谨慎操作。
    - 建议查阅技术规格书(参考号201-001-161)和应用笔记(参考号201-01-175)以获取更多详细信息。

    兼容性和支持


    兼容性:
    - 其他电子元器件:可与多种电路板和其他电子元器件兼容。
    - 设备兼容性:适用于各种机器控制、商业建筑系统和家用电器等设备。
    支持与维护:
    - KYOCERA AVX提供全面的技术支持和维护服务,包括详细的使用说明和技术文档,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何处理因多次插入而造成的接触不良?
    解决方案:请避免频繁拔插电线,如需更换导线,请选择新的连接器。

    2. 问题:如何确保导线在连接时的稳定性?
    解决方案:确保导线正确剥皮并适当扭结或搪锡,以便于更好地固定在连接器中。

    总结和推荐


    9296-11X系列垂直穿板式插接线连接器凭借其卓越的电气性能、机械稳定性和广泛的应用范围,成为众多领域的首选连接解决方案。其强大的电流承载能力、优良的环境适应性及安全认证使其在市场上具有极强的竞争力。综上所述,我们强烈推荐这款产品给需要高效、稳定电气连接的各种应用场合。

709296001114006参数

参数
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

709296001114006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

709296001114006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 - 触头 AVX 709296001114006 709296001114006数据手册

709296001114006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.5561
2000+ ¥ 2.5561
3000+ ¥ 2.5096
5000+ ¥ 2.5096
7000+ ¥ 2.5096
10000+ ¥ 2.5096
库存: 2760
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2556.1
